Типы УЗИП по назначению
УЗИП для электрических распределительных систем. Защищают силовые линии питания 220/380 В. Выпускаются по классам защиты: 1 класс (для установки на вводе, защита от прямых ударов молнии), 2 класс (защита распределительных щитов), 3 класс (локальная защита оборудования). Устанавливаются на DIN-рейку в электрических шкафах.
Телекоммуникационные УЗИП. Защищают линии передачи данных и слаботочные цепи. Применяются для интерфейсов RS-485, RS-232, Ethernet, телефонных линий, антенно-фидерных трактов. Выпускаются в корпусах на DIN-рейку или с фланцевым креплением.
УЗИП для защиты Ethernet и PoE. Специализированные устройства для защиты сетевого оборудования: коммутаторов, точек доступа, IP-камер. Поддерживают передачу данных до 1000 Мбит/с и питание PoE. Монтируются на DIN-рейку или в стойку 19".
Принцип работы
В основе УЗИП лежат нелинейные элементы: варисторы, газонаполненные разрядники, TVS-диоды. В нормальном режиме они имеют высокое сопротивление и не влияют на работу линии. При импульсном перенапряжении сопротивление резко падает, и ток разряда отводится в землю. После снятия импульса устройство возвращается в исходное состояние.

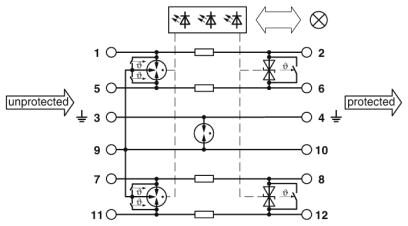

Современные УЗИП часто имеют двухступенчатую защиту. Первая ступень на газонаполненных разрядниках принимает основную энергию импульса. Вторая ступень на TVS-диодах обеспечивает точное ограничение напряжения и быстродействие.
Ключевые характеристики
- Класс испытаний по ГОСТ IEC 61643: 1, 2, 3
- Номинальное рабочее напряжение: 6, 12, 24, 48, 230, 320, 420 В
- Номинальный разрядный ток (8/20 мкс): 5–40 кА
- Импульсный ток (10/350 мкс): 1–30 кА
- Уровень напряжения защиты: от 43 В до 1,6 кВ
- Время срабатывания: до 25 нс
- Скорость передачи данных: до 1000 Мбит/с (для телеком-УЗИП)
- Монтаж: DIN-рейка 35 мм, фланцевый, стойка 19"
- Степень защиты: IP20 (внутренняя установка), IP55 (наружная)
Области применения
- Промышленная автоматизация и АСУ ТП
- Системы телекоммуникаций и передачи данных
- Системы видеонаблюдения и контроля доступа
- Объекты энергетики и распределительные подстанции
- Нефтегазовая и химическая промышленность
- Транспортная инфраструктура и связь
Критерии выбора
При подборе УЗИП учитывают несколько параметров. Тип защищаемой линии — силовая сеть, интерфейс передачи данных или антенный тракт. Рабочее напряжение — должно соответствовать номиналу защищаемой цепи. Класс защиты — для силовых сетей выбирают 1, 2 или 3 класс в зависимости от места установки. Разрядный ток — чем выше, тем большую энергию импульса может принять устройство. Скорость передачи данных — для телеком-УЗИП критична, чтобы не вносить искажения в сигнал.
Также обращают внимание на наличие индикатора исправности — он показывает, когда модуль защиты отработал и требует замены. Сменные модули позволяют заменить защитный элемент без отключения линии.

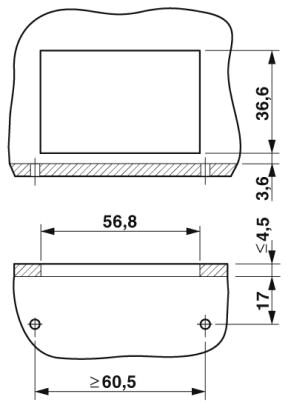

Монтаж и подключение
УЗИП устанавливают на DIN-рейку в электрическом шкафу или в точке входа кабеля в помещение. Подключение выполняют по схеме на корпусе. Для силовых УЗИП важно соблюдать последовательность: сначала устройство, затем защищаемое оборудование. Провод заземления должен быть как можно короче и иметь достаточное сечение.
Для телекоммуникационных УЗИП линия подключается последовательно: вход — со стороны линии, выход — к защищаемому оборудованию. Экран кабеля подключают к системе уравнивания потенциалов через шунтирующую ёмкость.
После монтажа проверяют работоспособность индикаторов. При срабатывании защиты индикатор меняет цвет — это сигнал к замене модуля.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Защита оборудования от грозовых импульсов | Требует правильного подбора по классу и току |
| Быстрое срабатывание (до 25 нс) | Одноразовые модули требуют замены после срабатывания |
| Монтаж на DIN-рейку | Стоимость выше простых разрядников |
| Сменные модули для быстрого обслуживания | Нужен качественный заземляющий контур |
| Широкий выбор для любых линий | Не защищает от длительных перенапряжений |
