Устройство и принцип работы
Антенна состоит из излучающего элемента, рефлектора (в направленных моделях) и фидерного кабеля с разъемом. Излучающий элемент преобразует электрический сигнал в радиоволны и наоборот. Рефлектор фокусирует энергию в нужном направлении. Кабель (обычно с разъемом SMA, N-Type или RP-SMA) подключает антенну к устройству.
Принцип работы прост: передающая антенна преобразует электрический сигнал в электромагнитные волны, которые распространяются в пространстве. Приемная антенна улавливает эти волны и преобразует обратно в электрический сигнал. Качество связи зависит от типа антенны, ее усиления, высоты установки и наличия препятствий.
Типы антенн

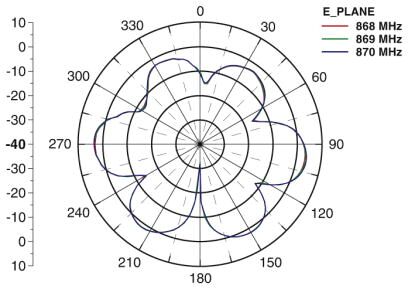

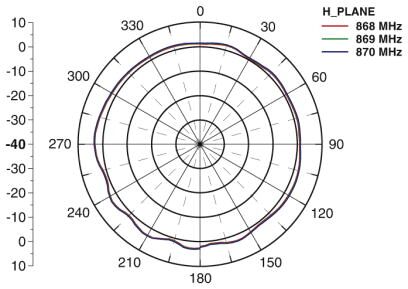

По диаграмме направленности
- Всенаправленные — излучают и принимают сигнал во всех направлениях (горизонтально 360°). Идеальны для создания зоны покрытия вокруг точки доступа. Подходят для квартир, офисов, кафе.
- Направленные — фокусируют энергию в узком секторе (от 5° до 120°). Обеспечивают большую дальность (до 10 км) и используются для соединения двух удаленных точек или усиления сигнала в одном направлении.
- Секторные — излучают в определенном секторе (обычно 60°–120°). Используются для покрытия больших открытых пространств.
По частотному диапазону
- 2.4 ГГц — для Wi-Fi, Bluetooth, Zigbee. Обеспечивает хорошую проникающую способность через стены.
- 5 ГГц — для высокоскоростных Wi-Fi-сетей. Меньше помех, выше скорость.
- 4G/LTE — для сотовых модемов и роутеров.
- 5G — для сетей нового поколения.
- Двухдиапазонные — работают одновременно в 2.4 и 5 ГГц.
По типу установки
- Наружные (Outdoor) — герметичные корпуса с защитой от осадков. Устанавливаются на крышах, столбах, стенах зданий.
- Внутренние (Indoor) — компактные модели для установки в помещениях.
- Магнитные (на магните) — удобны для временного крепления на металлических поверхностях (автомобили, шкафы).
- Настенные — с креплением на стену или кронштейн.
По коэффициенту усиления
- 2–5 dBi — стандартные антенны для помещений. Компактные и доступные.
- 5–8 dBi — для увеличения радиуса действия.
- 8–15 dBi — для дальних соединений.
- более 15 dBi — для профессиональных и магистральных линий.
Области применения
- Усиление сигнала модемов и роутеров в загородных домах
- Организация Wi-Fi-покрытия в офисах, складах, магазинах
- Соединение двух зданий через радиоканал
- Подключение к 4G/5G в местах с плохим приемом
- Организация радиоканалов для систем видеонаблюдения
Критерии выбора
При подборе антенны учитывают несколько ключевых параметров.
- Тип антенны — всенаправленная для покрытия вокруг, направленная для связи на расстоянии.
- Частота — 2.4 ГГц, 5 ГГц, 4G, 5G.
- Коэффициент усиления (dBi) — чем выше, тем больше дальность, но уже луч.
- Тип разъема — SMA, N-Type, RP-SMA, TS9. Должен совпадать с разъемом вашего устройства.
- Длина кабеля — если кабель слишком длинный, возможны потери сигнала.
- Способ установки — кронштейн, магнит, настенное крепление.
- Климатическое исполнение — для уличных антенн требуется герметичный корпус.
Монтаж и подключение
Установка антенны зависит от ее типа и места размещения.
Для наружных антенн:

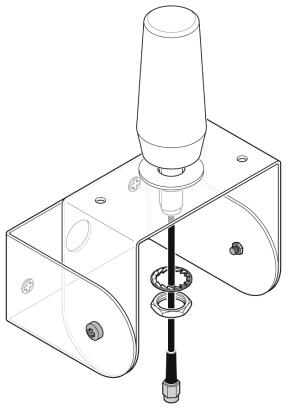

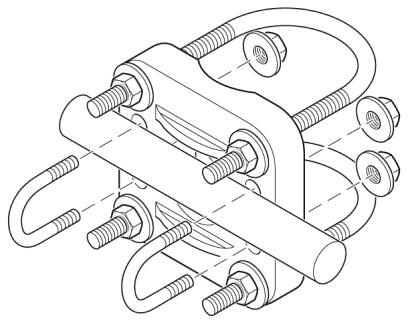

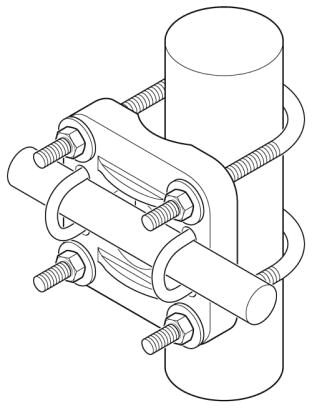

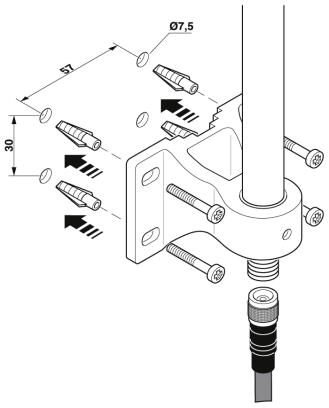

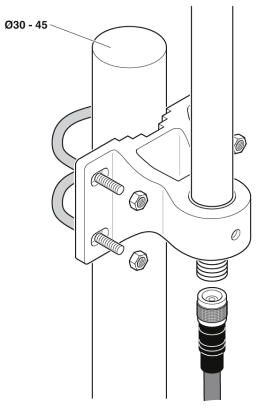

- Закрепите антенну на мачте, столбе или стене.
- Направьте антенну в сторону источника сигнала (для направленных моделей).
- Подключите кабель к модему или роутеру.
- Обеспечьте герметизацию соединений от влаги.
Для внутренних антенн:

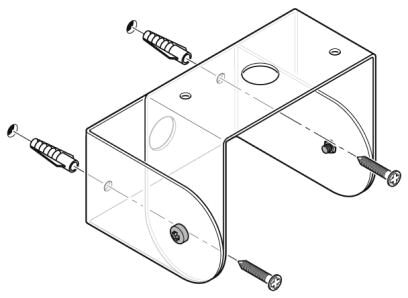

- Закрепите антенну на стене или потолке.
- Подключите кабель к устройству.
Для магнитных антенн:
- Установите антенну на металлическую поверхность.
- Подключите кабель.
После установки проверьте уровень сигнала на устройстве. Для направленных антенн корректируйте направление для достижения максимального уровня.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Увеличение дальности связи | Зависимость от препятствий и помех |
| Стабильное соединение в условиях плохого сигнала | Направленные модели требуют точной настройки |
| Гибкость в выборе | Потери сигнала в кабеле |
| Простая установка | Требуется совместимость по разъему |
| Широкий выбор моделей для разных задач | Стоимость профессиональных антенн выше бытовых |
