Что такое контакторная сборка и зачем она нужна
Собрать реверсивную схему из отдельных контакторов можно и вручную, но это требует времени, точности и опыта. Готовая контакторная сборка решает эти проблемы: производитель уже соединил контакторы шинами, установил механическую и электрическую блокировки, проверил работу. Монтажнику остается только подключить силовые и управляющие провода.
Применение готовых сборок дает несколько преимуществ:
- Минимальный объем в шкафу — не нужно тратить место на дополнительные аксессуары
- Минимум проводникового материала — соединения уже выполнены
- Быстрый монтаж — один артикул вместо нескольких позиций
- Высокая надежность — заводская сборка исключает ошибки
- Наличие механической и электрической блокировки — защита от одновременного включения контакторов
Виды контакторных сборок

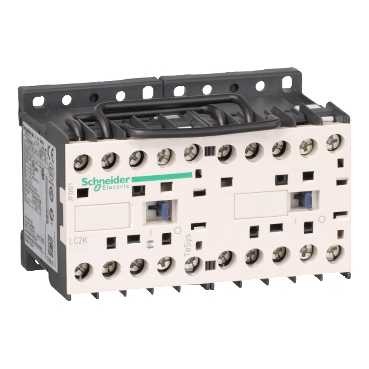

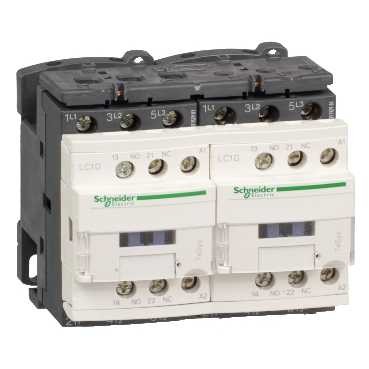

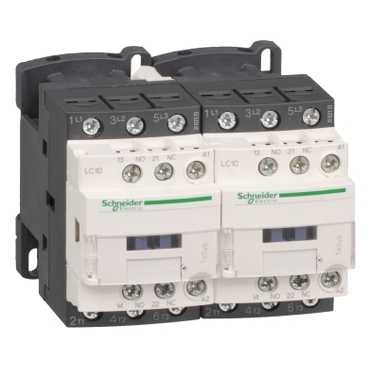

Реверсивные сборки
Предназначены для управления нагрузкой с изменением направления вращения. Состоят из двух контакторов, которые меняют порядок чередования фаз. Применяются в конвейерах, подъемниках, воротах, насосах и других механизмах, где требуется движение в обе стороны.
Реверсивные сборки выпускаются в двух вариантах:
- Полностью собранные и протестированные — с механической и электрической блокировкой
- Комплекты для самостоятельной сборки — поставляются как отдельные части
Сборки «звезда-треугольник»
Используются для плавного пуска мощных асинхронных двигателей. Сборка состоит из трех контакторов, которые переключают обмотки двигателя со схемы «звезда» на «треугольник» после разгона. Это снижает пусковой ток и нагрузку на сеть.
Комплекты для самостоятельной сборки
Для тех, кто предпочитает собирать сам, выпускаются специальные комплекты. Включают шины, механизм блокировки, направляющие и метизы.
Ключевые характеристики при выборе
При подборе контакторной сборки учитывают следующие параметры:
- Тип сборки — реверсивная или «звезда-треугольник».
- Типоразмер — определяет габариты и коммутационную способность.
- Номинальная мощность — в кВт при напряжении 400 В (категория AC-3).
- Номинальный ток — максимальный ток коммутации.
- Напряжение катушки управления — 24 В DC, 110 В AC, 230 В AC и другие.
- Количество полюсов — обычно 3 для трехфазных цепей.
- Наличие блок-контактов — для цепей управления, сигнализации и самоподхвата.
- Тип подключения — винтовые или пружинные зажимы.
Области применения
- Управление реверсивными приводами конвейеров
- Подъемные механизмы и краны
- Насосные станции и вентиляционные установки
- Станки и производственные линии
- Системы автоматизации зданий
