Устройство и принцип работы

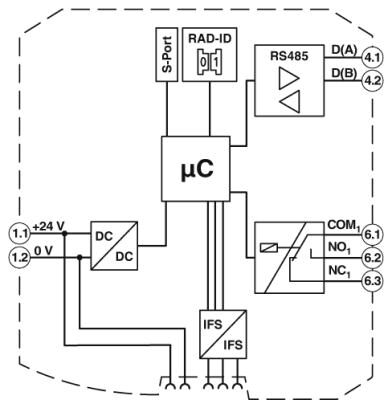

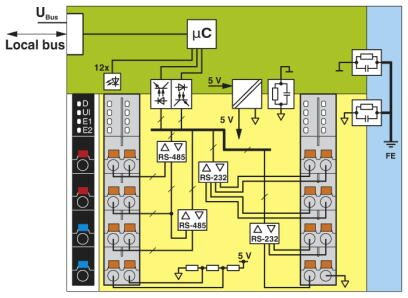

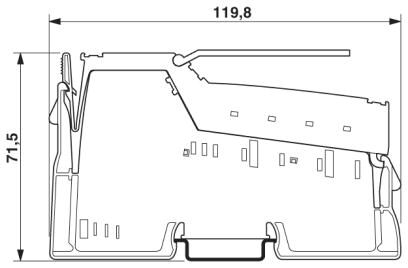

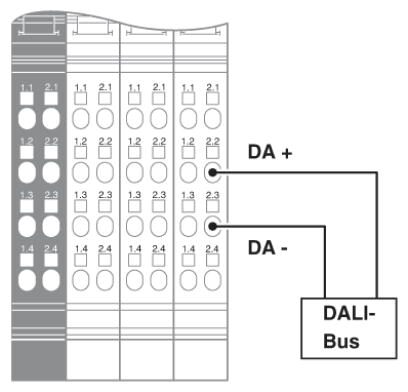

Конструктивно коммуникационный модуль состоит из процессорного блока, интерфейсных портов и гальванической развязки. Процессор обрабатывает протоколы обмена, буферизирует данные и управляет потоками. Порты обеспечивают подключение к контроллеру (внутренняя шина) и к внешней сети (RS-232, RS-485, Ethernet, 4G). Гальваническая развязка защищает оборудование от помех и разности потенциалов.
Принцип работы основан на приеме данных от контроллера по внутренней шине, их преобразовании в соответствии с выбранным протоколом и передаче в сеть. Модуль работает асинхронно: контроллер отправляет запросы через модуль, а модуль транслирует их в сеть и возвращает ответы. Некоторые модули поддерживают режим «прозрачного моста», когда данные проходят без изменений. Другие выполняют активное преобразование: Modbus RTU → Modbus TCP, Profibus → Profinet, CAN → Ethernet.
Типы коммуникационных модулей
По типу протокола
- Modbus RTU/ASCII — последовательные протоколы для RS-232/RS-485. Простые и надежные, используются для связи с датчиками, счетчиками, приводами.

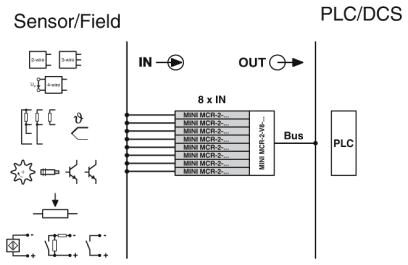

- Modbus TCP — протокол поверх Ethernet. Позволяет подключать контроллеры к IP-сетям и SCADA-системам.
- Profibus DP/PA — стандарт для систем Siemens и оборудования других производителей. Используется для автоматизации производственных линий.
- Profinet — промышленный Ethernet от Siemens. Обеспечивает высокую скорость и детерминированность в реальном времени.
- CANopen — протокол для мобильной техники, робототехники и автомобильной промышленности.
- Ethernet/IP — протокол для систем Rockwell Automation и Allen-Bradley.
- 4G/LTE — сотовый интерфейс для удаленного доступа и мониторинга.
По интерфейсу подключения к контроллеру
- Встраиваемые — устанавливаются в слот расширения контроллера.

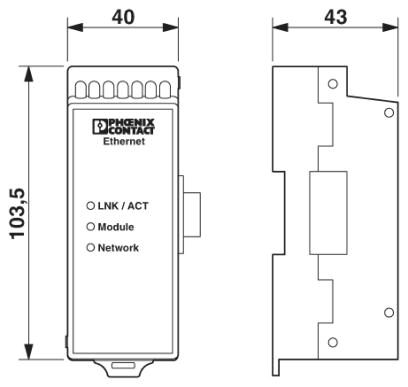

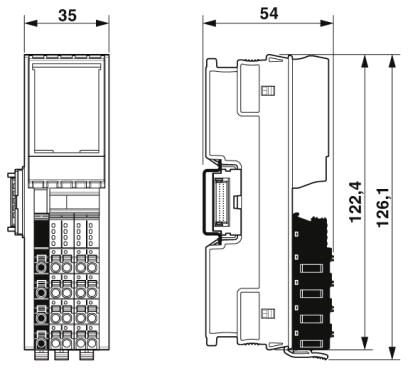

- Внешние (на DIN-рейку) — подключаются к контроллеру по шине (RS-485, Ethernet) или через выделенный порт.
- Для 19" стойки — модули в корпусе 1U для серверных и телеком-шкафов.
По интерфейсу связи с сетью

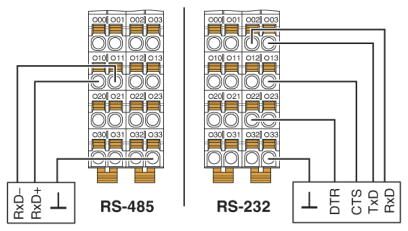

- RS-232 — для подключения к одному устройству на коротком расстоянии.

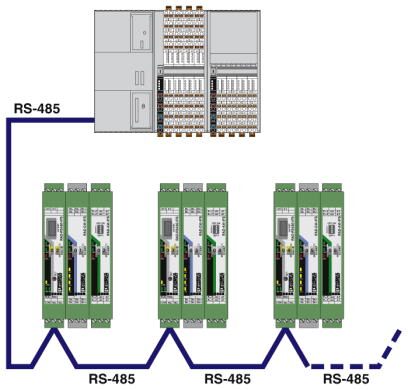

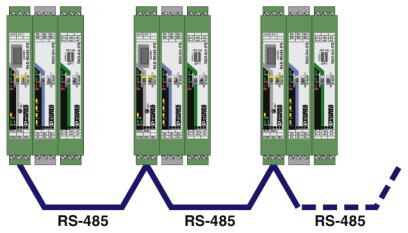

- RS-485 — для промышленных сетей с до 256 устройств.
- Ethernet — для подключения к локальной сети.
- 4G/LTE — для удаленного мониторинга без проводного интернета.
Области применения
- Подключение контроллеров к SCADA-системам

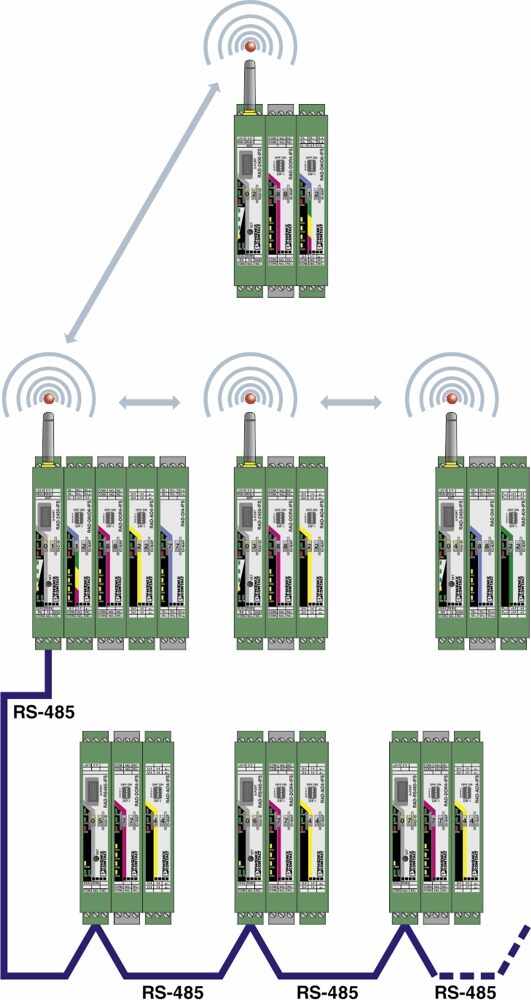

- Удаленный мониторинг оборудования через 4G
- Сбор данных с распределенных объектов
- Интеграция оборудования разных производителей
- Телемеханика и диспетчеризация
- Автоматизация зданий и сооружений
Критерии выбора
При подборе коммуникационного модуля учитывают несколько ключевых параметров.
- Совместимость с контроллером — проверьте, поддерживается ли модуль вашим контроллером (производитель, модель, версия ПО).
- Тип протокола — определите, какой протокол используется в вашей сети (Modbus, Profibus, CAN и т.д.).
- Интерфейс подключения — RS-232, RS-485, Ethernet, 4G — должен совпадать с интерфейсом подключаемого оборудования.
- Скорость передачи — должна соответствовать требованиям системы (115 200 бит/с для RS-485, 10/100 Мбит/с для Ethernet).
- Наличие гальванической развязки — обязательна для защиты от помех и потенциалов земли.
- Климатическое исполнение — диапазон рабочих температур (для неотапливаемых помещений требуется от -40°C до +70°C).
- Способ монтажа — встраиваемый, на DIN-рейку или в стойку.
- Напряжение питания — 24В DC или другое.
Монтаж и подключение
Установка модуля зависит от его типа и конструкции.
Для встраиваемых модулей:
- Отключите питание контроллера.
- Установите модуль в слот расширения.
- Закрепите его с помощью винтов или защелок.
- Включите питание и дождитесь загрузки.
- Настройте протокол и параметры через ПО контроллера.
Для внешних модулей на DIN-рейку:
- Защелкните модуль на рейке.
- Подключите питание 24В DC.
- Подключите шину связи к контроллеру (RS-485 или Ethernet).
- Подключите кабель связи к внешней сети.
- Настройте модуль через ПО.
После подключения настройте параметры обмена: скорость, биты данных, четность, адрес устройства. Для Ethernet-модулей назначьте IP-адрес, маску подсети и шлюз.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Интеграция разных протоколов в одну систему | Требуется совместимость с контроллером |
| Поддержка удаленного доступа через 4G | Ограничение по скорости и задержкам |
| Гальваническая развязка — защита от помех | Некоторые модели требуют сложной настройки |
| Масштабируемость и гибкость сети | Зависимость от пропускной способности шины |
| Поддержка стандартных протоколов | Ограниченная совместимость между производителями |
