Описание

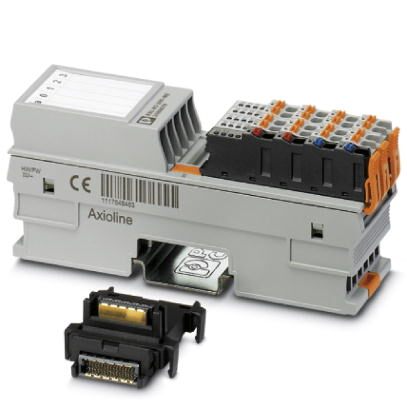

Коммуникационный модуль Axioline F, модель для применения в экстремальных условиях, для последовательной передачи данных, 1 настраиваемый интерфейс RS485/422 или RS232 (включая цокольный модуль шины и штекеры)
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он обеспечивает работу распространенных периферийных устройств с последовательным интерфейсом в шинной системе.
Преимущества для Вас
- Последовательный канал ввода-вывода в исполнении RS-232, RS-422 и RS-485
- Поддержка различных протоколов
- Возможность настройки скорости передачи данных до 250000 бод
- Настройка параметров через канал PDI
- Сохранение в памяти таблички спецификации устройства
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Частично лакированные печатные платы
Коммерческие данные
Код заказа | 2702006 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 120 (C-6-2017) |
GTIN | 4046356909587 |
Вес/шт. (без упаковки) | 187,400 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 35 мм |
Высота | 126,1 мм |
Глубина | 54 мм |
Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Параметры подключения
Наименование | Axioline F штекер |
---|---|
Тип подключения | Зажимы Push-in |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 187,4 г |
Указания по значениям массы | со штекерами и цокольным модулем |
Диагностические сообщения | Отказ питания периферийных устройств да |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Количество каналов | 2 |
Тип подключения | Цокольный модуль |
Скорость передачи данных | 100 Мбит/с |
Интерфейс | RS-232, RS-485, RS-422 |
Тип подключения | Зажимы Push-in |
Среда передачи | Медь |
Поддерживаемые протоколы | Прозрачный, конец-конец, XON/XOFF, Modbus/RTU (поддержка работы с ведущим устройством) |
Нагрузочный резистор | активный, интегрированный |
Биты данных | 5 ... 8 |
Стоповые биты | 1 или 2 |
Входной буфер | 4 кбайт |
Выходной буфер | 1 кбайт |
Потенциалы Axioline
Наименование | Питание локальной шины Axioline F (UBus) |
---|---|
Электропитание | 5 В DC (посредством цокольного модуля) |
Потребляемый ток | тип. 200 мА |
макс. 240 мА |
Канал последовательного ввода-вывода
Четность | Even, Odd или No Parity |
---|---|
Тип передачи | Прозрачный режим, режим сквозной передачи, XON/XOFF, Modbus/RTU |
Разделение потенциалов
Испытательный участок | Питание 5 В (логическая схема шины) / питание 5 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27242600 |
---|---|
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 5.0 | EC001604 |
---|---|
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 13.2 | 32151602 |
---|
