Типы кабелей

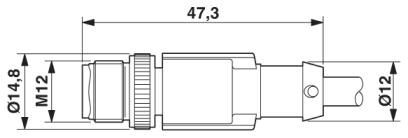

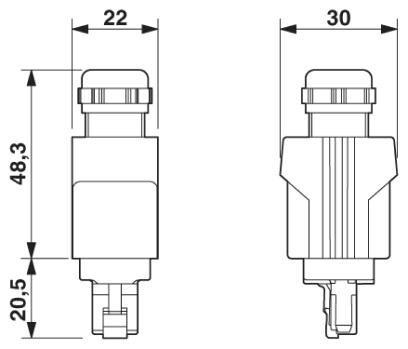

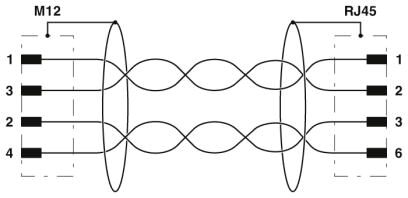

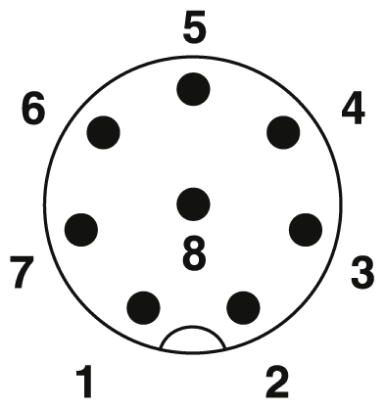

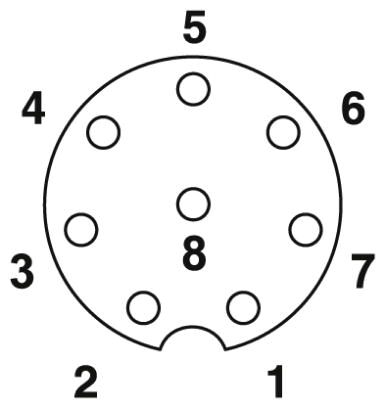

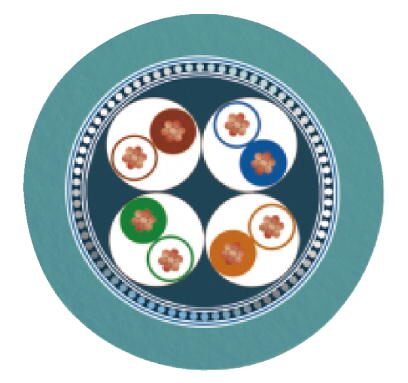

Сетевые кабели (витая пара). Используются для построения локальных сетей, подключения промышленных компьютеров, контроллеров и сетевого оборудования. Основные категории: Cat5e (до 1000 Мбит/с), Cat6 (до 10 Гбит/с), Cat6a (до 10 Гбит/с на 100 м), Cat7 (до 10 Гбит/с, экранированный). Для промышленных условий применяются кабели с усиленной изоляцией и экранированием, устойчивые к помехам и механическим воздействиям.

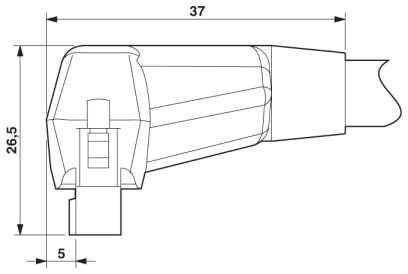

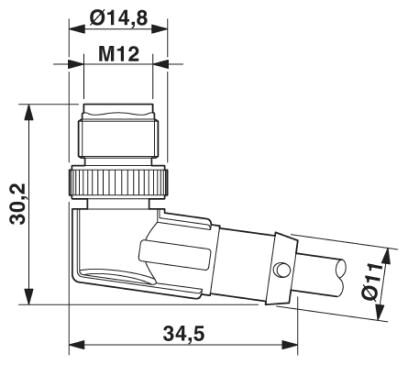

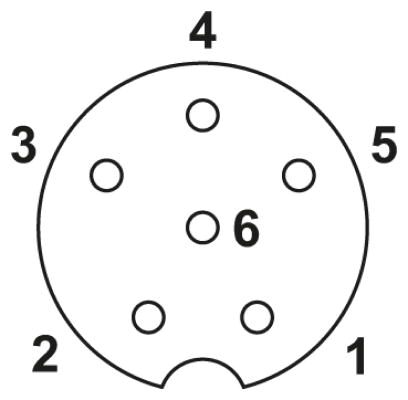

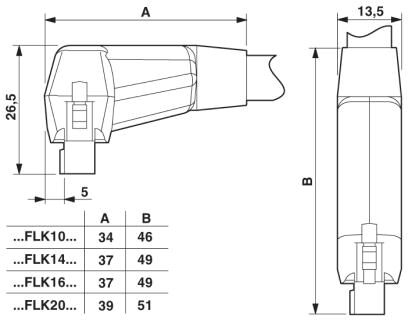

Интерфейсные кабели. Предназначены для подключения периферийных устройств и передачи данных по стандартам RS-232, RS-485, USB, HDMI, DVI, VGA. Широко используются в системах автоматики для связи контроллеров с датчиками, панелями оператора и другими устройствами. В зависимости от применения могут быть экранированными или неэкранированными, с разъёмами DB9, DB25, USB Type-A/B/C, HDMI, DVI, VGA.

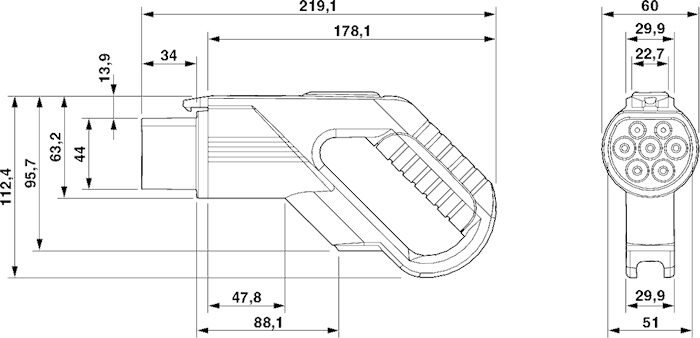

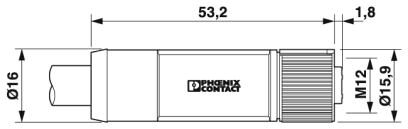

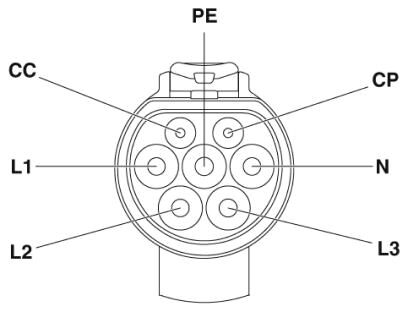

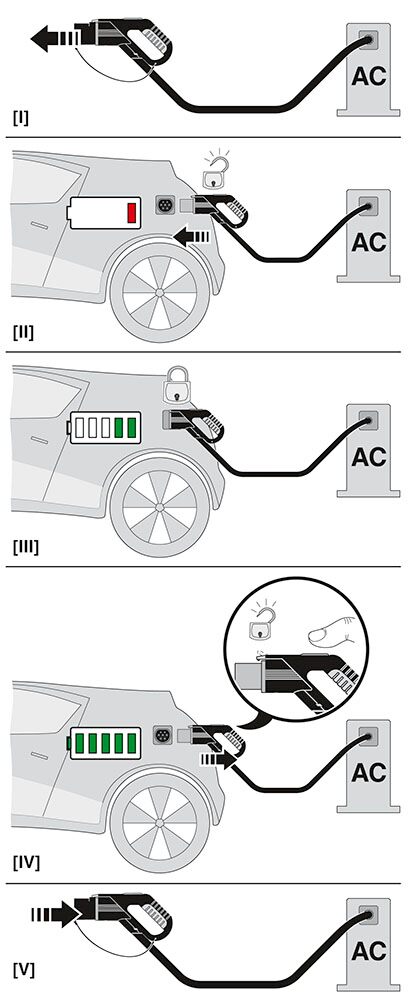

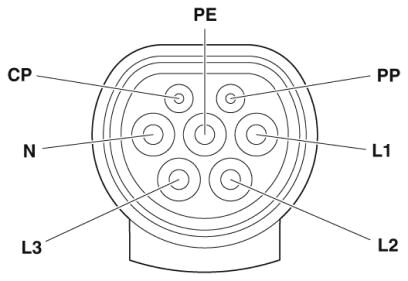

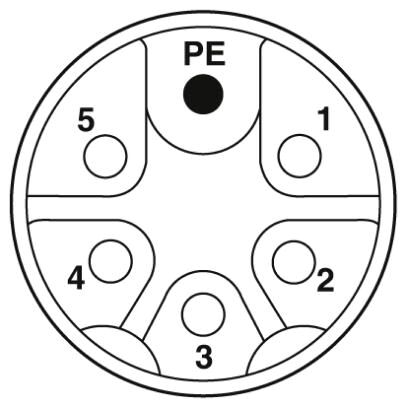

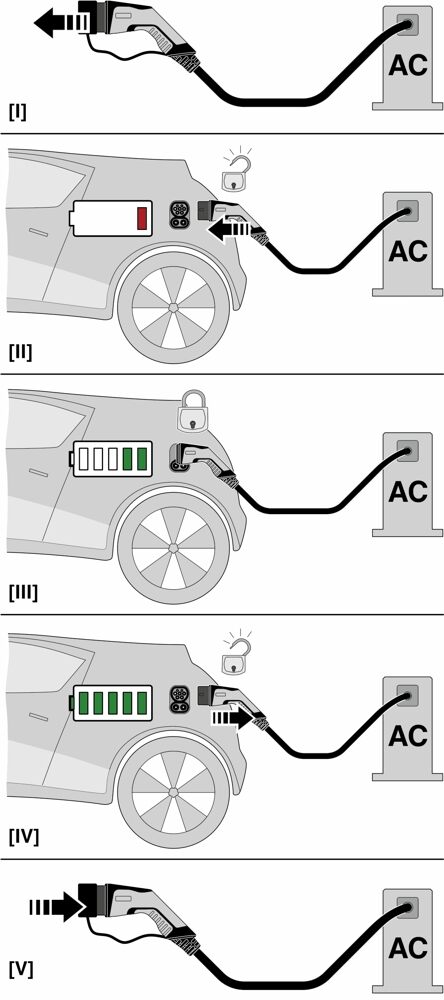

Кабели питания. Обеспечивают подачу электроэнергии к оборудованию. Различаются по сечению жил, количеству проводников, типу изоляции и материалу оболочки. Для промышленных объектов применяются кабели с усиленной изоляцией, стойкие к маслам, кислотам, перепадам температур и механическим повреждениям.
Коаксиальные кабели. Используются для передачи высокочастотных сигналов — в системах видеонаблюдения, радиосвязи, измерительных комплексах. Основные типы: RG-58, RG-59, RG-6, RG-11. Различаются по волновому сопротивлению (50 или 75 Ом), затуханию и частотным характеристикам. Для промышленных систем видеонаблюдения чаще применяются кабели с сопротивлением 75 Ом.
Волоконно-оптические кабели. Предназначены для передачи данных на большие расстояния с высокой скоростью. Имеют полную устойчивость к электромагнитным помехам, что делает их незаменимыми в промышленных условиях с высоким уровнем наводок. Подразделяются на одномодовые (передача на расстояние до 100 км) и многомодовые (до 2 км). В системах автоматики применяются для связи распределённых объектов, подключения видеокамер и построения промышленных сетей.
Кабели для взрывоопасных зон. Специализированные кабели с искробезопасными цепями. Используются в нефтегазовой, химической и горнодобывающей промышленности. Имеют усиленную изоляцию, экранирование и соответствие стандартам взрывозащиты (Ex).
Конструктивные особенности

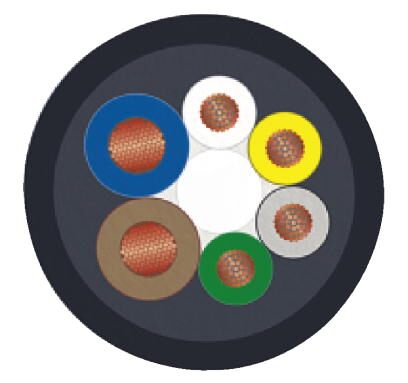

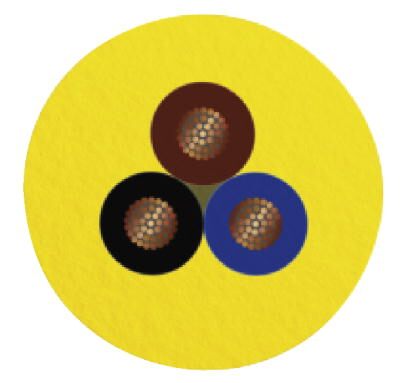

Кабельная продукция различается по материалу проводников. Медь — основной материал для большинства кабелей благодаря высокой проводимости, гибкости и долговечности. Алюминий дешевле, но уступает меди по проводимости и надёжности соединений.

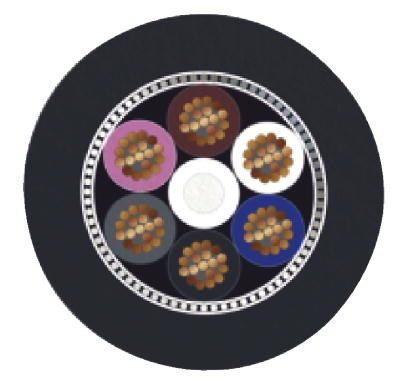

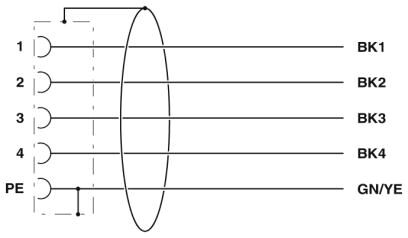

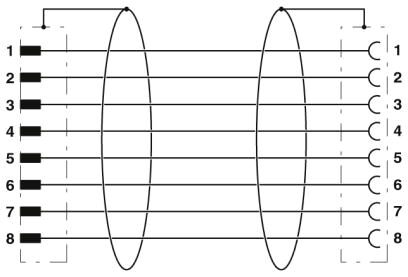

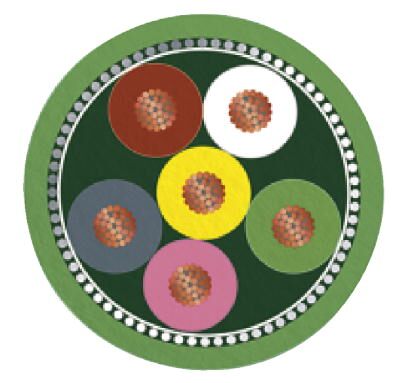

Экранирование защищает сигнал от внешних электромагнитных помех. Различают несколько типов экранов: фольга (общая защита), оплётка (высокая эффективность на низких частотах), фольга + оплётка (максимальная защита). Для промышленной автоматики экранированные кабели обязательны при длине линии более 10 метров или при наличии мощных источников помех.
Оболочка кабеля определяет стойкость к внешним воздействиям. Поливинилхлорид (ПВХ) — самый распространённый материал для стандартных условий. Полиуретан (PUR) — повышенная стойкость к истиранию, маслам, кислотам и перепадам температур. Резина — гибкость и стойкость к низким температурам. Для пожароопасных объектов применяются кабели с оболочкой из негорючего материала (LSZH).

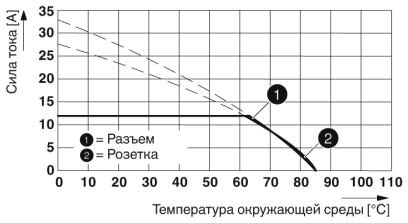

Диапазон рабочих температур зависит от материала изоляции и оболочки — от -50 до +105 °C.
Области применения
- Промышленная автоматика и управление процессами
- Системы безопасности и видеонаблюдения
- Построение локальных сетей и промышленных сетей (Ethernet, PROFINET, EtherCAT)
- Диспетчеризация зданий и инженерных систем
- Измерительные и испытательные комплексы
- Нефтегазовая, химическая и горнодобывающая промышленность
- Телекоммуникации и связь
Критерии выбора
При подборе кабелей и патч-кордов учитывают несколько параметров. Тип сигнала — аналоговый, дискретный, цифровой — определяет требования к экранированию и сопротивлению. Расстояние передачи — влияет на выбор сечения и типа кабеля. Условия эксплуатации — температура, влажность, агрессивная среда — важны для выбора оболочки и изоляции. Тип разъёмов — должен соответствовать подключаемому оборудованию. Частота сигнала — для сетевых и высокочастотных кабелей учитывают категорию или частотные характеристики.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Широкий ассортимент для любых задач | Длина кабеля ограничена затуханием |
| Экранирование защищает от помех | Стоимость выше у специализированных кабелей |
| Готовые патч-корды экономят время | Требуют правильного монтажа и обжима |
| Работа в широком диапазоне температур | Искробезопасные кабели дороже |
| Стойкость к внешним воздействиям | Необходим точный подбор по параметрам |
Монтаж и подключение
При монтаже кабелей важно соблюдать минимальный радиус изгиба, указанный в паспорте изделия. Превышение допустимого изгиба приводит к повреждению изоляции и снижению пропускной способности. Для экранированных кабелей экран подключают только с одной стороны — со стороны приёмника сигнала, чтобы избежать образования земляных контуров.

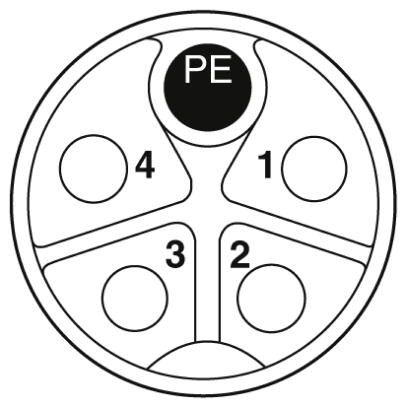

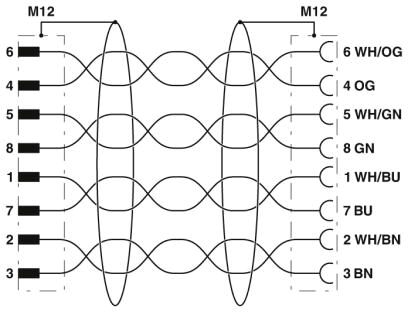

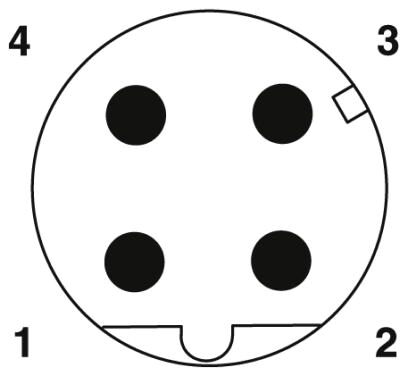

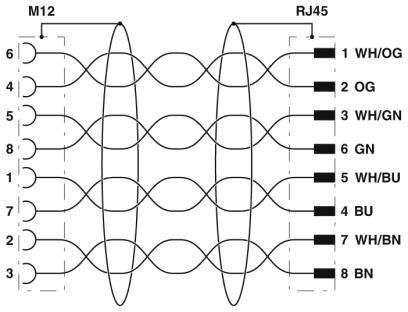

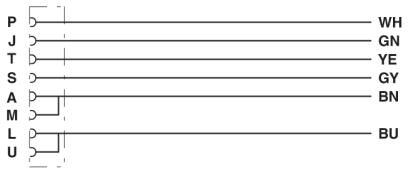

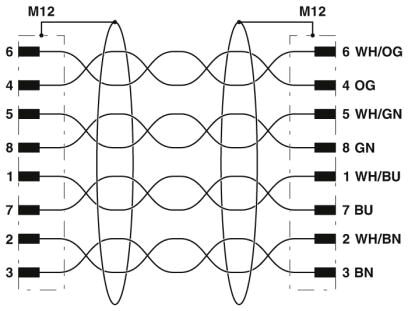

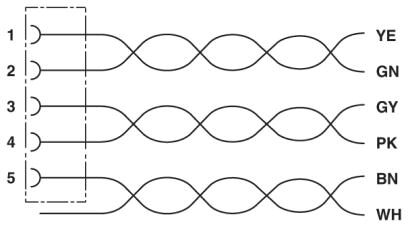

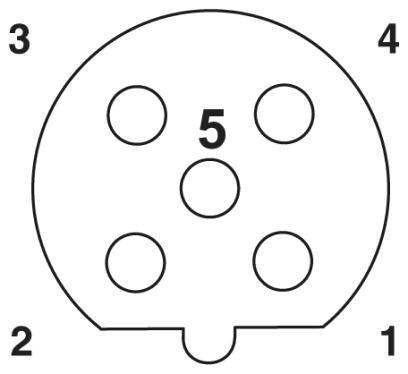

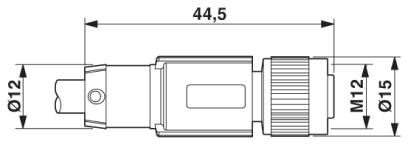

Для обжима коннекторов используют специализированный инструмент — кримпер и обжимные плашки под соответствующий тип разъёма. Правильность обжима проверяют тестером кабелей. При подключении витой пары соблюдают цветовую схему: TIA/EIA-568A или TIA/EIA-568B. Обе схемы совместимы, но важно использовать одинаковую на обоих концах патч-корда.
В системах автоматики кабели прокладывают в кабельных каналах, лотках или гофрированных трубах — это защищает от механических повреждений и упрощает обслуживание. Для наружной прокладки применяют кабели с усиленной оболочкой и защитой от ультрафиолета.
