Устройство и принцип работы

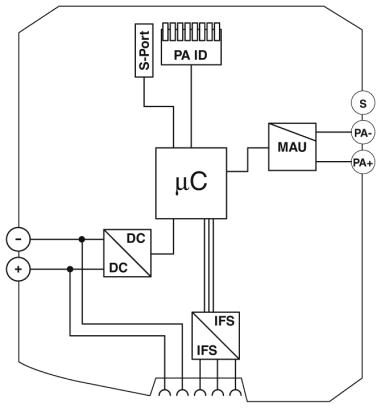

Конструктивно мультиплексор состоит из нескольких функциональных блоков. Входные интерфейсы принимают сигналы от различных источников (датчиков, камер, контроллеров, телефонных аппаратов). Процессорный модуль осуществляет обработку, оцифровку (для аналоговых сигналов), сжатие и буферизацию данных. Модуль мультиплексирования объединяет потоки в один агрегированный сигнал с помощью временного (TDM) или частотного (FDM) разделения. Выходной интерфейс передает сформированный поток по основному каналу связи (оптоволокно, витая пара, радиоканал). На приемной стороне устанавливается демультиплексор, который восстанавливает исходные сигналы.
Принцип работы мультиплексора основан на разделении ресурса передачи между несколькими источниками. Во временном мультиплексировании (TDM) каждому каналу выделяется фиксированный или динамический временной слот, в который передаются данные этого канала. При частотном мультиплексировании (FDM) каждому сигналу отводится своя полоса частот в общем спектре. Статистическое мультиплексирование распределяет пропускную способность динамически, в зависимости от текущей загрузки каналов, что наиболее эффективно для пакетных сетей (Ethernet, IP). Современные мультиплексоры поддерживают протоколы PDH, SDH, Ethernet, USB, RS232/RS485 и специализированные промышленные протоколы.
Типы мультиплексоров
По типу сигнала
- Цифровые — работают с дискретными сигналами (данные, цифровое видео, пакеты Ethernet). Наиболее распространенный тип в современных сетях.
- Аналоговые — предназначены для передачи непрерывных сигналов (аудио, видеосигналы старых стандартов, аналоговые измерения). В чистом виде встречаются реже, чаще используются АЦП для преобразования в цифру на входе.
По методу мультиплексирования
- Временные (TDM) — разделяют время передачи между каналами. Используются в телефонных сетях (E1/T1) и промышленных шинах.
- Частотные (FDM) — распределяют частотные полосы. Применяются в радио- и телевещании, некоторых типах оптоволоконных систем (WDM — волновое мультиплексирование).
- Статистические — распределяют пропускную способность динамически в зависимости от загрузки. Используются в IP-сетях, коммутаторах и маршрутизаторах.
- Оптические (WDM/CWDM/DWDM) — мультиплексируют оптические сигналы на разных длинах волн по одному оптоволокну. Применяются в магистральных и городских сетях связи.
По типу интерфейсов
- Интерфейсные — объединяют различные типы портов (RS232, RS485, Ethernet, USB, видеовходы) в один выходной поток. Используются в системах сбора данных и автоматизации.
- Сетевые (мультиплексоры доступа) — работают на сетевом уровне, объединяют несколько пользовательских подключений в один канал доступа к оператору связи.

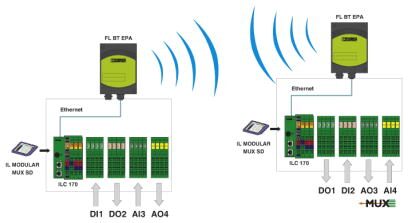

- Промышленные (I/O-мультиплексоры) — собирают сигналы с удаленных датчиков и исполнительных механизмов, передают их на центральный контроллер по одной линии связи (RS485, Ethernet, радиоканал).
По количеству каналов
Мультиплексоры выпускаются на 2, 4, 8, 16, 32, 64 и более каналов. Также существуют масштабируемые системы, позволяющие наращивать количество входов модулями.
Области применения
- Телекоммуникационные сети и магистрали связи
- Системы видеонаблюдения (передача видео с нескольких камер по одному кабелю)
- Промышленная автоматизация (сбор данных с удаленных датчиков)
- Системы диспетчерского управления и контроля (SCADA)
- Транспортные и логистические системы
- Охранные системы и системы доступа
- Медицинское оборудование (передача данных с приборов)
- Системы телеметрии и удаленного мониторинга
Критерии выбора
При подборе мультиплексора учитывают несколько ключевых параметров.
- Количество и типы входных каналов — определите число подключаемых устройств и их интерфейсы (цифровые/аналоговые, RS232/RS485/Ethernet, видео).
- Тип мультиплексирования — временное для голоса и низкоскоростных данных, статистическое для пакетных сетей, оптическое для волокна.
- Пропускная способность и скорость передачи — должна соответствовать объему передаваемых данных.
- Выходной интерфейс — оптоволокно, витая пара, радиоканал, коаксиальный кабель.
- Протоколы и форматы данных — поддержка необходимых промышленных или телекоммуникационных протоколов.
- Климатическое исполнение — диапазон рабочих температур. Для уличного применения требуются расширенные диапазоны (от -40°C до +70°C).
- Питание — напряжение питания (обычно 12-48В DC, 220В AC) и наличие резервирования.
- Функции диагностики — наличие индикации состояния каналов, журнала событий, возможности удаленного мониторинга и конфигурирования.
Монтаж и подключение
Мультиплексоры выпускаются в различных конструктивных исполнениях:
- Для монтажа в 19" стойку — стандартные модули высотой 1U, 2U или более.

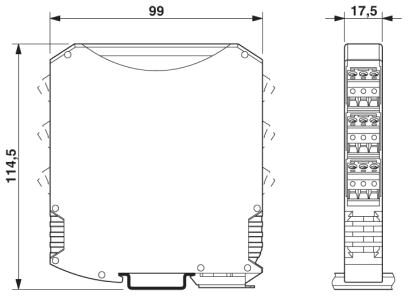

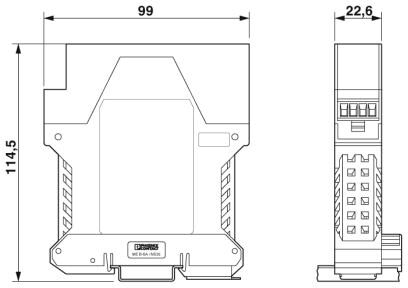

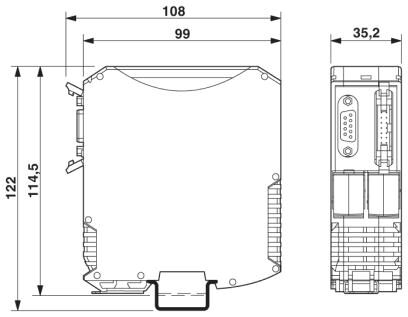

- Для DIN-рейки — компактные модули для установки в электрические щиты.
- Настольные — для небольших систем и офисного применения.
- Уличные (герметичные) — для установки вне помещений.
Подключение мультиплексора выполняется в несколько этапов:
- Подключение входных линий — от источников сигнала к входным портам мультиплексора с соблюдением распиновки и требований к кабелям.
- Подключение выходного канала — основная линия связи, по которой будет передаваться агрегированный сигнал.
- Подключение питания — согласно технической документации (полярность, напряжение, защитное заземление).
- Настройка и конфигурирование — через программное обеспечение, веб-интерфейс или DIP-переключатели (для простых моделей). Назначаются параметры каналов, временные слоты, приоритеты, адреса.
- Тестирование — проверяется передача данных по каждому каналу, синхронизация, задержки и целостность сигнала.
Для оптических мультиплексоров (WDM) требуется дополнительная настройка длин волн и проверка уровня оптической мощности.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Экономия на кабельных линиях и инфраструктуре | Сложность настройки для многофункциональных моделей |
| Эффективное использование пропускной способности | Задержки при временном мультиплексировании |
| Упрощение кабельной структуры и обслуживания | Отказ единой точки — потеря всех каналов при выходе мультиплексора |
| Возможность объединения сигналов разных типов | Требуется идентичное оборудование на обоих концах линии |
| Масштабируемость и гибкость конфигурации | Ограничение по максимальному числу каналов и скорости |
