Как устроена плавкая вставка и почему она срабатывает
Конструкция проста и отработана до мелочей. Корпус — из стекла, керамики или фибры — защищает внутренний элемент от внешних воздействий. Внутри — проводник из легкоплавкого или тугоплавкого металла: свинца, цинка, олова, меди или серебра. Этот проводник рассчитан на строго определенный ток. Пока ток в норме, вставка работает без нагрева. Как только возникает перегрузка или короткое замыкание, ток резко возрастает, проводник мгновенно нагревается и расплавляется, цепь разрывается. Время срабатывания зависит от силы тока — чем выше ток, тем быстрее отключение. Для ускорения процесса плавкому элементу придают специальную форму с суженными участками, где выделяется больше тепла.
Какие бывают плавкие вставки
Выбор вставок огромен, и каждая серия закрывает свою нишу. Чтобы не запутаться, разберем основные типы.
По конструкции
- Цилиндрические (ПВЦ) — классика для распределительных щитов. Стандартные размеры: 10×38, 14×51, 22×58 мм. Просты в замене, доступны по цене.
- Ножевые (ППН) — оснащены плоскими контактами для установки в держатели. Востребованы в промышленности. Основные модели: ППН-33, ППН-35, ППН-37.
- ППНИ — ножевые предохранители низкого напряжения со встроенным индикатором срабатывания. Типоразмеры 00, 1, 2, 3. Токи — до 1250 А. Удобны тем, что не нужно гадать, сгорел предохранитель или нет — боек выталкивается и сразу видно.
- ПН2 — еще одна популярная серия ножевых предохранителей на токи 100, 250 и 400 А. Используются в силовых цепях.
- Пробочные — с резьбовым корпусом для бытовых щитков. Знакомы каждому, кто хоть раз менял пробки в старой квартире.
- Стеклянные (миниатюрные) — типоразмеры 5×20 и 6×30 мм. Применяются в бытовой технике, электронике, блоках питания.
По времени срабатывания

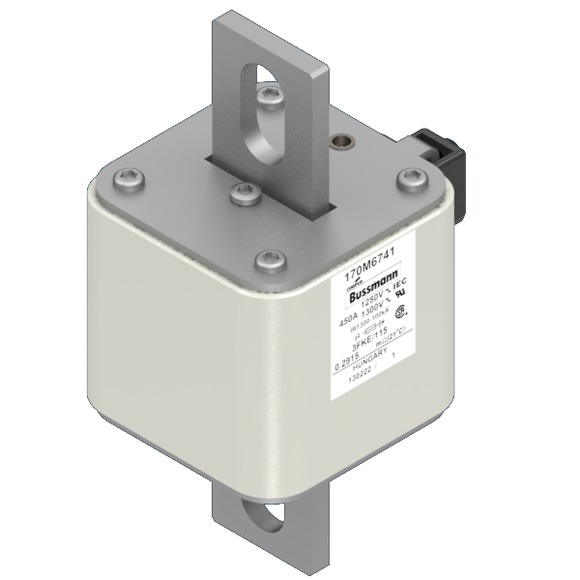

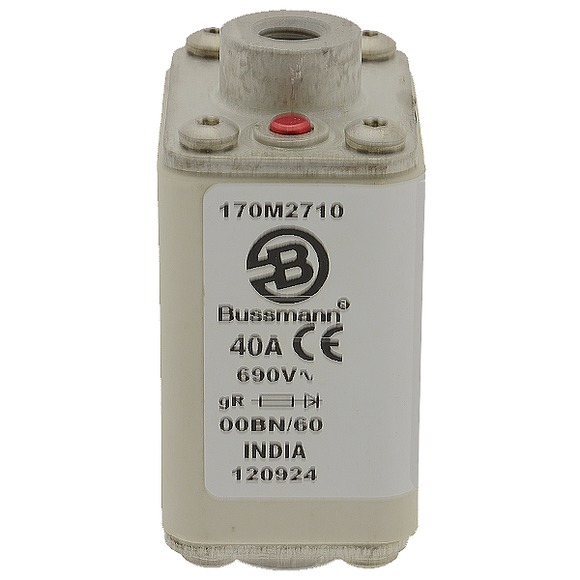

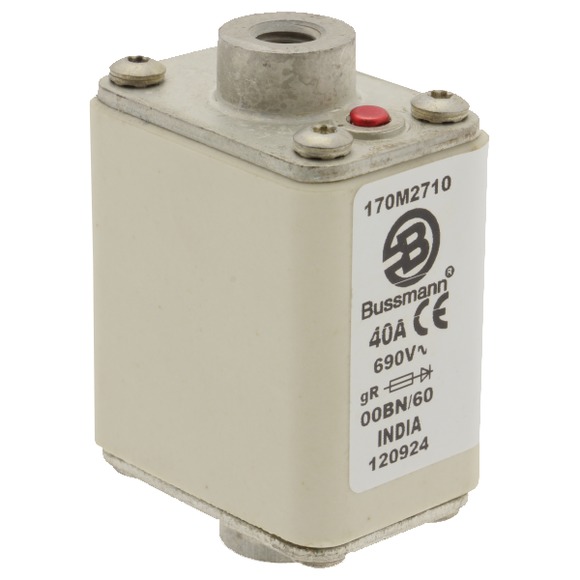

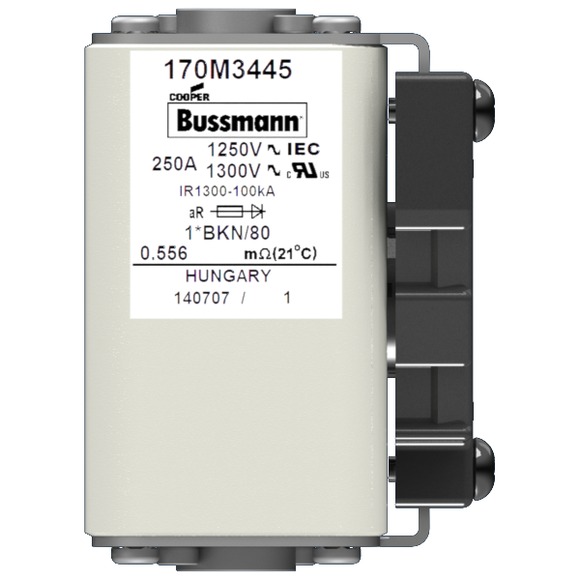

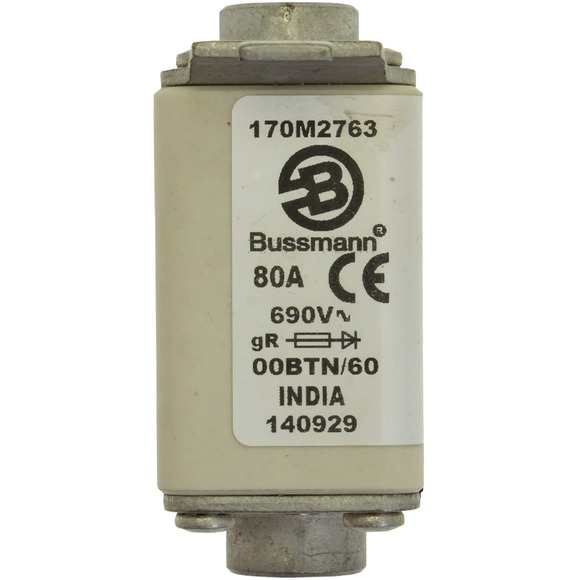

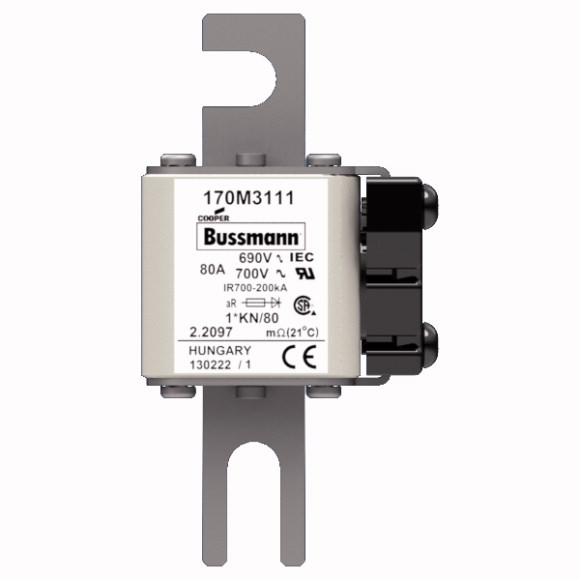

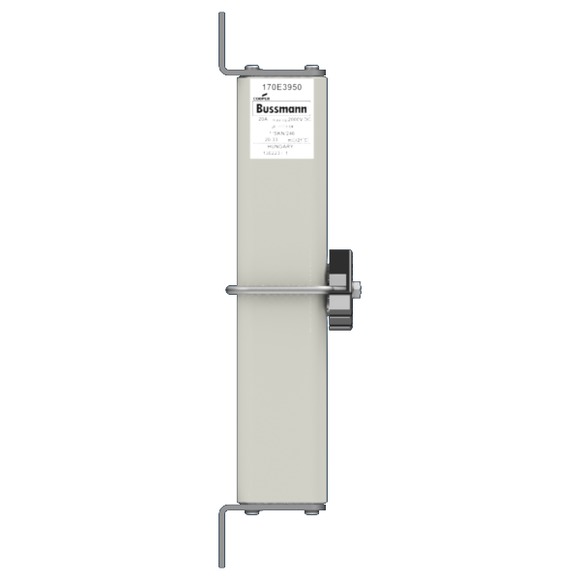

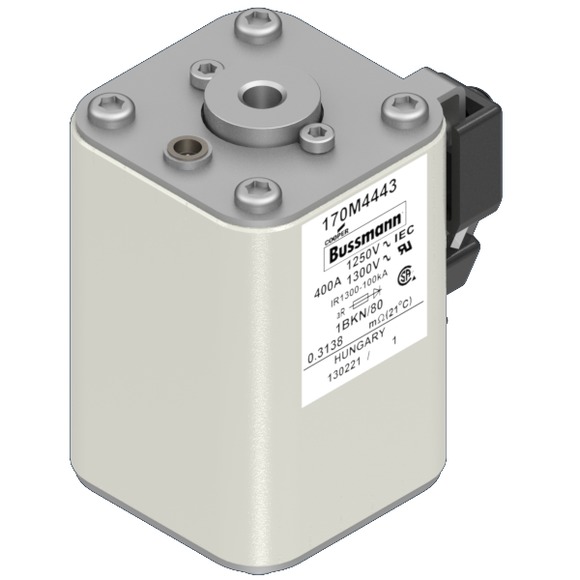

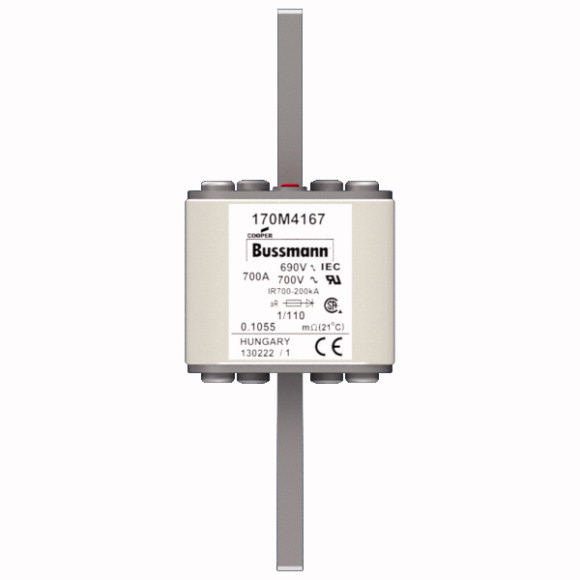

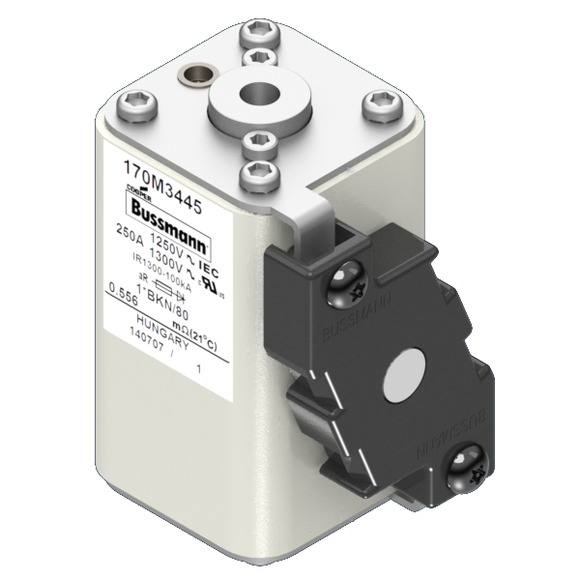

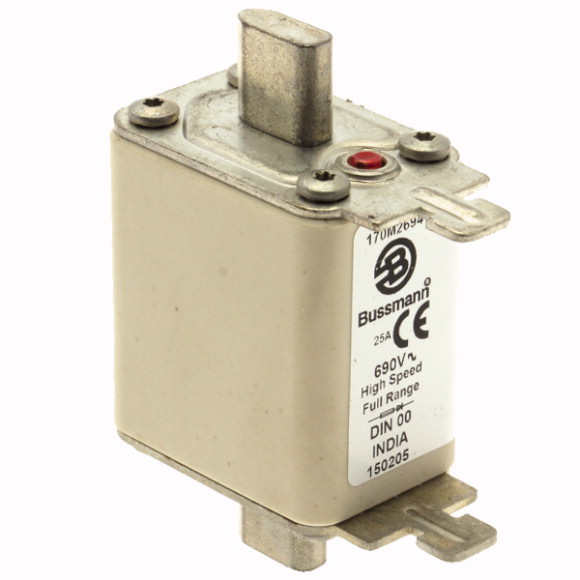

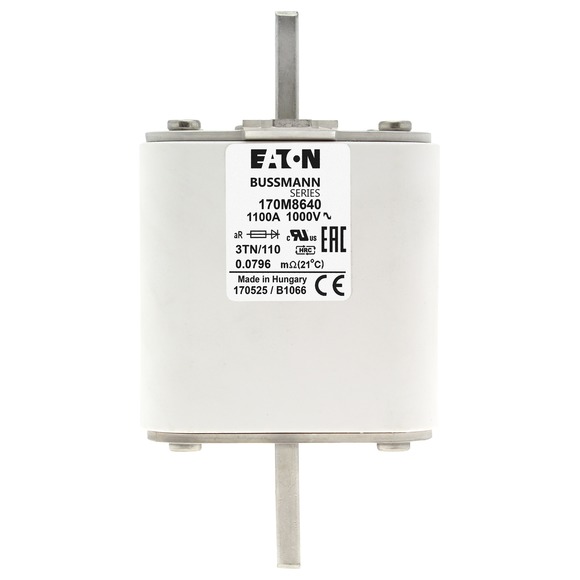

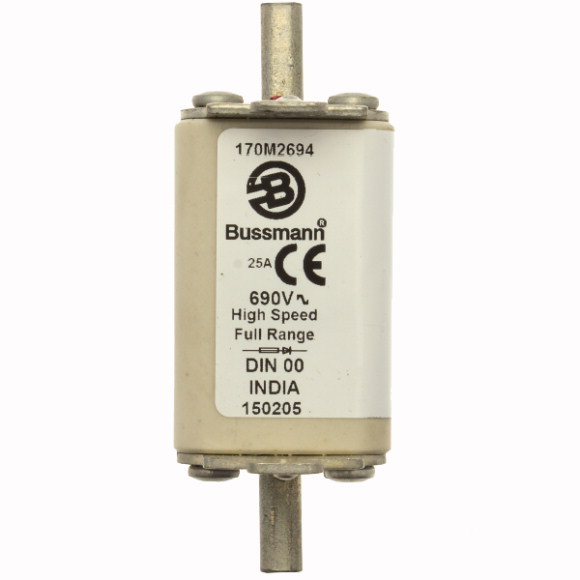

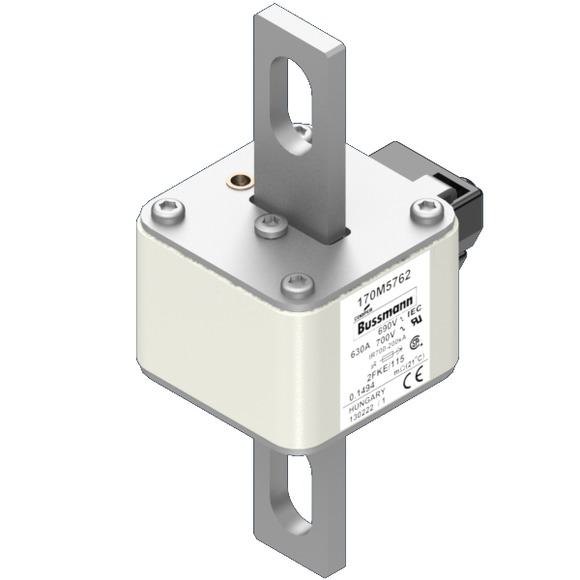

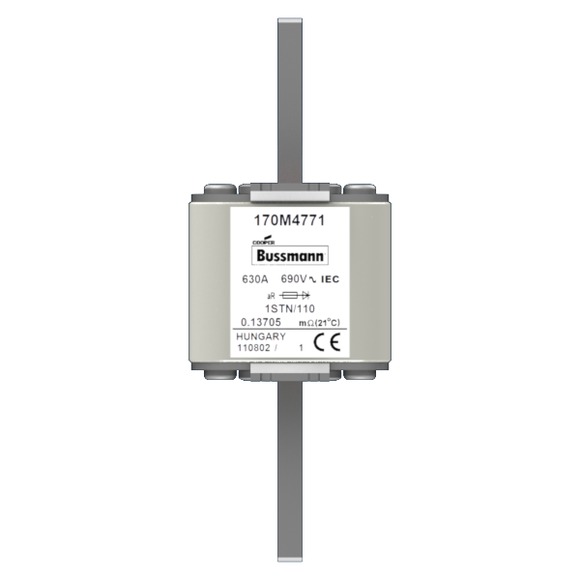

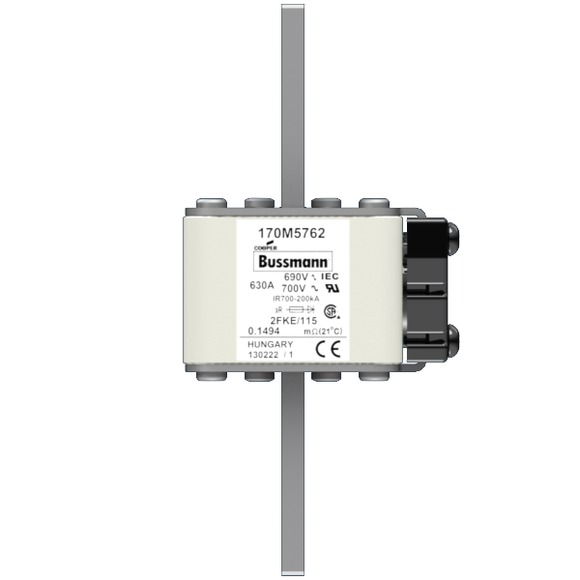

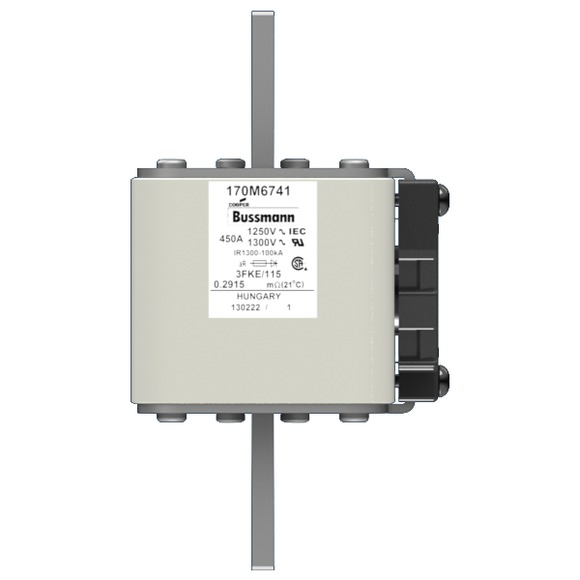

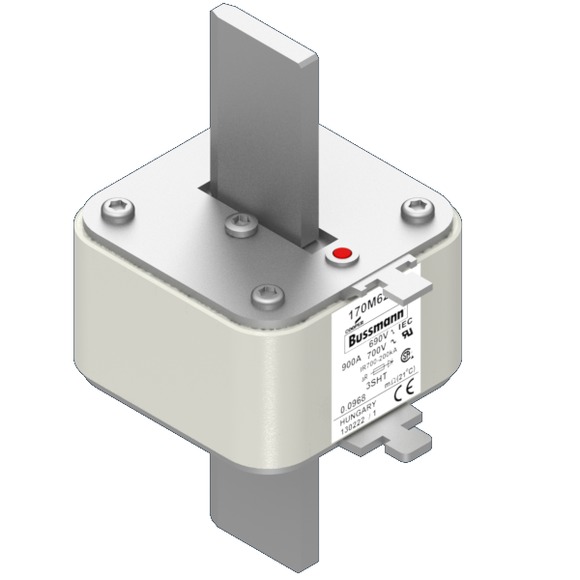

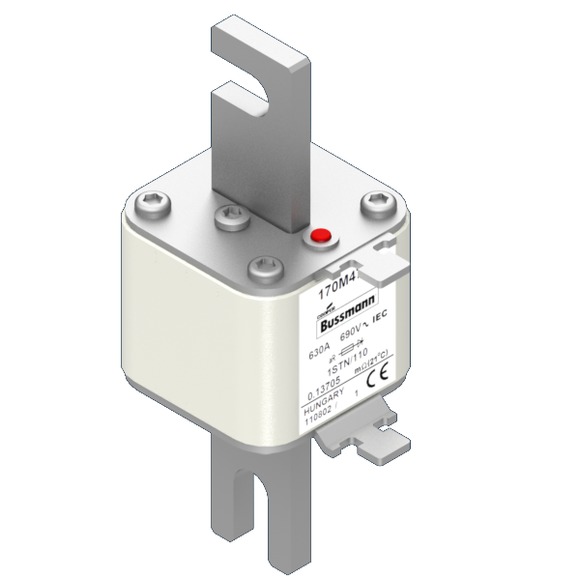

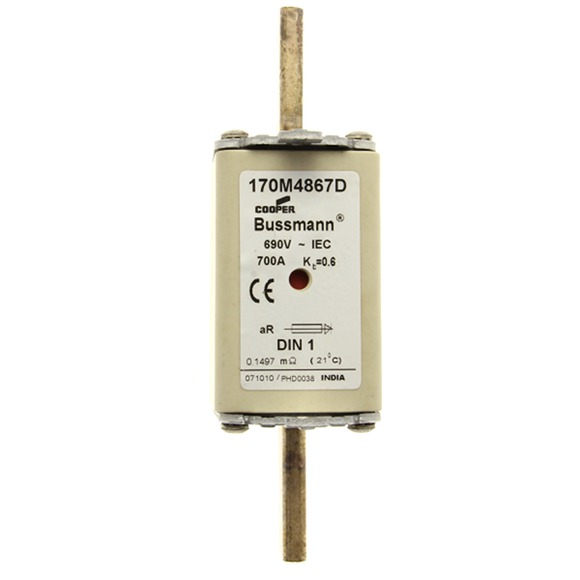

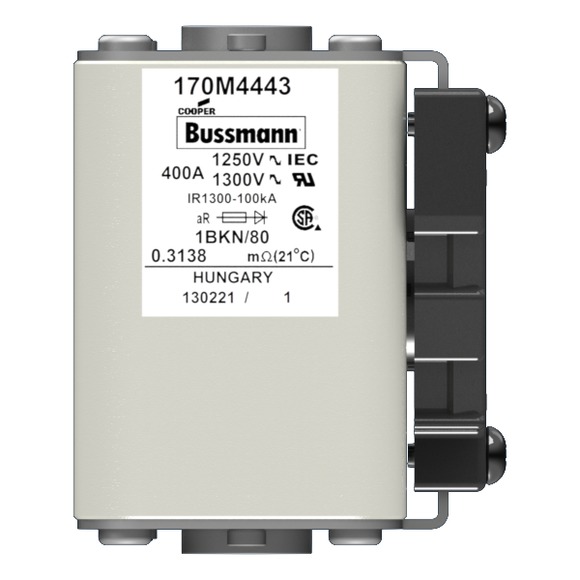

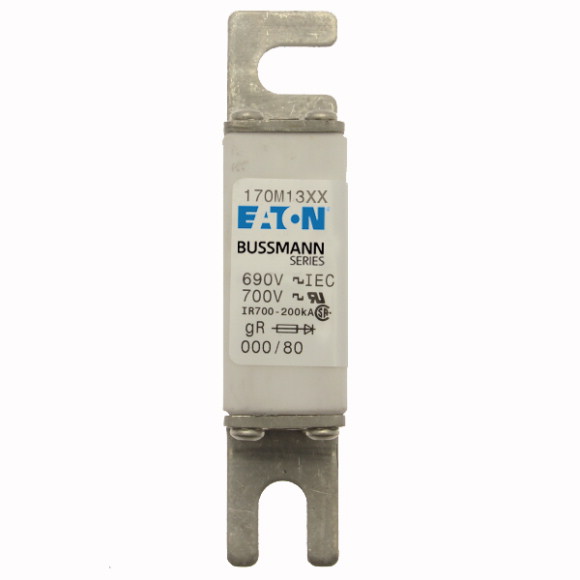

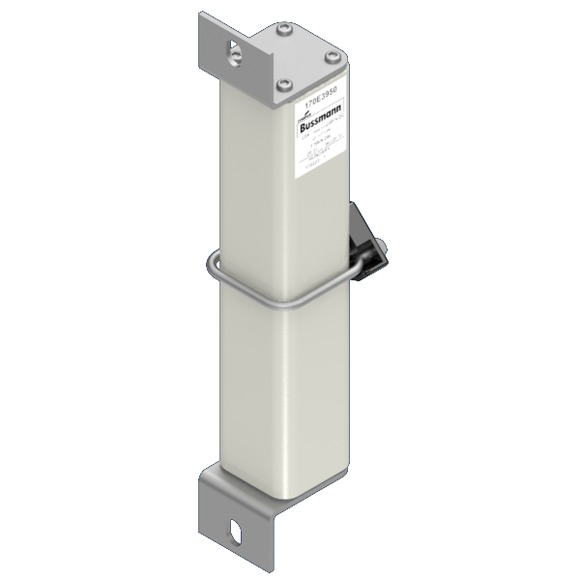

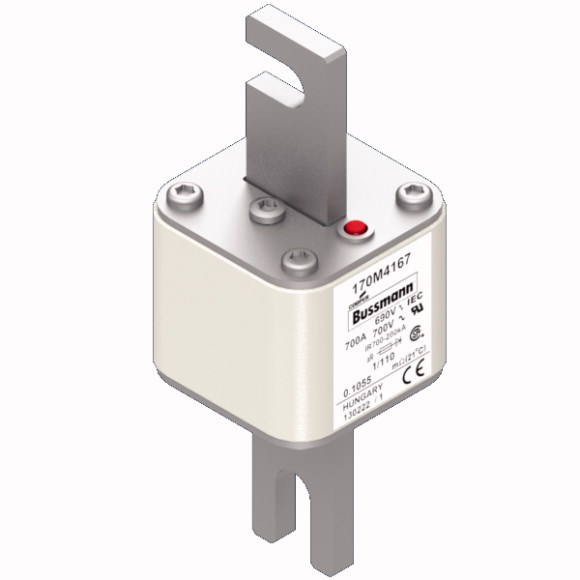

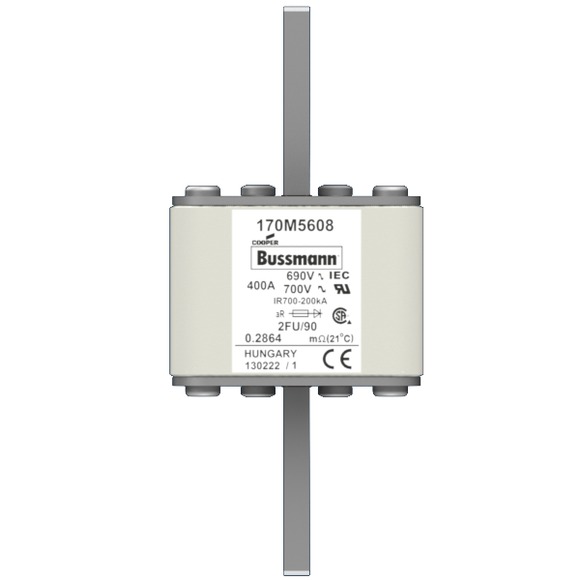

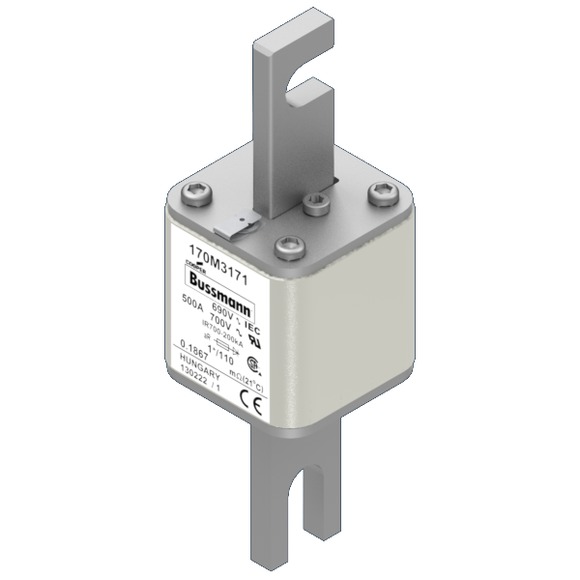

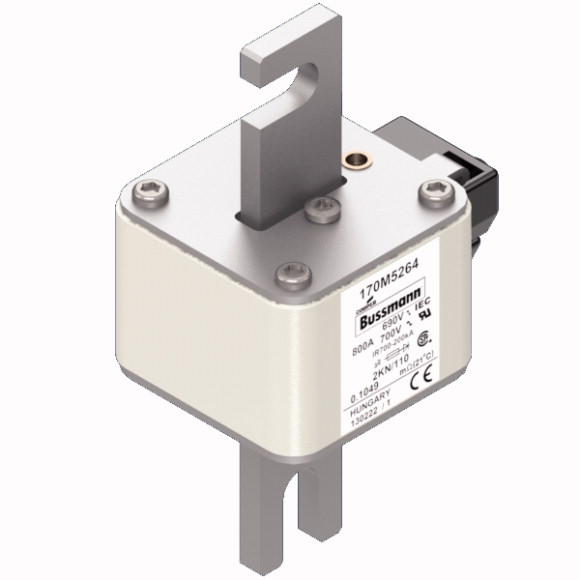

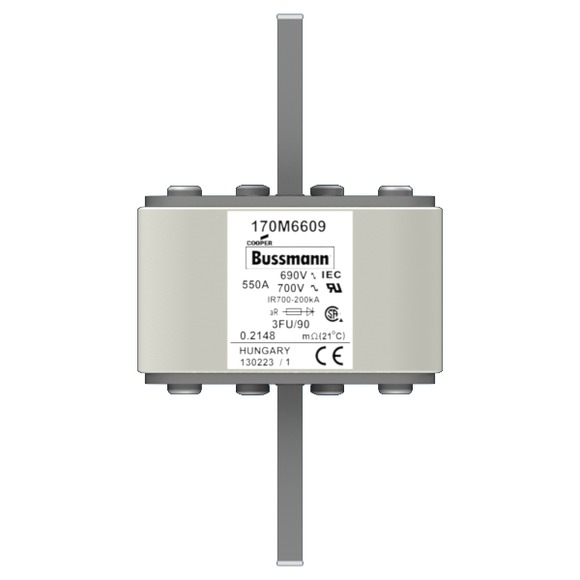

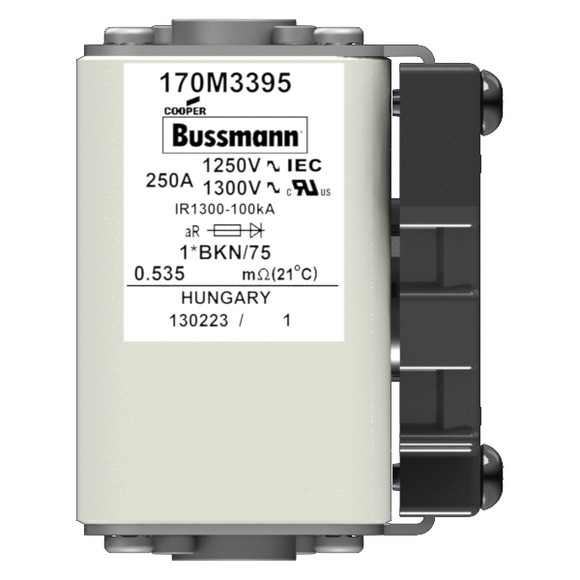

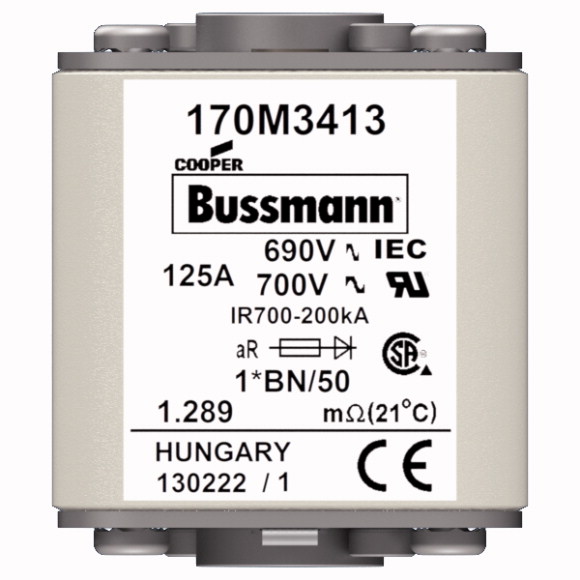

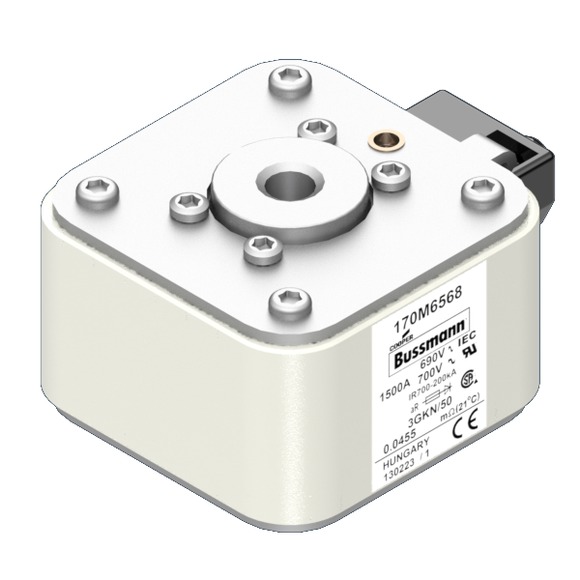

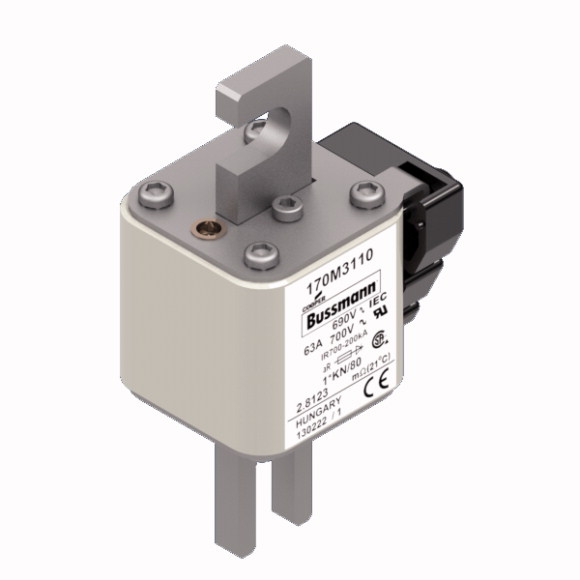

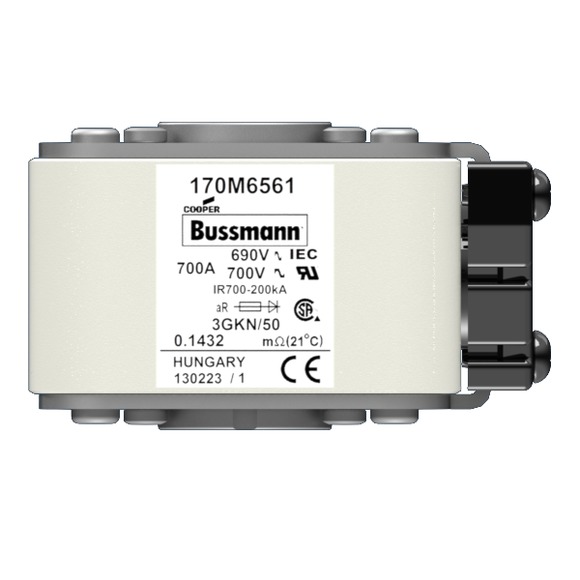

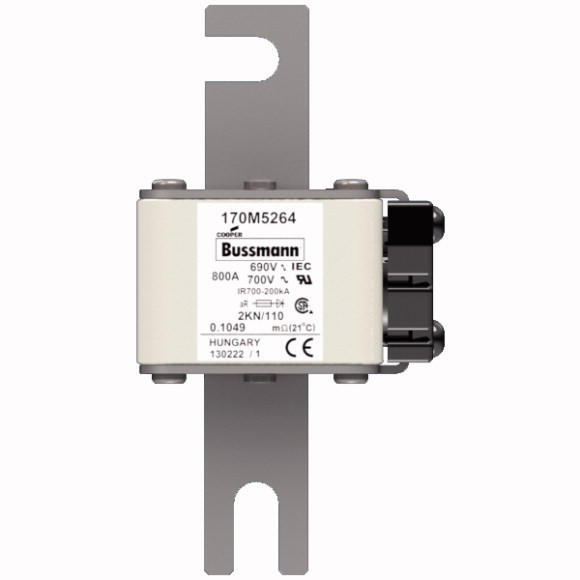

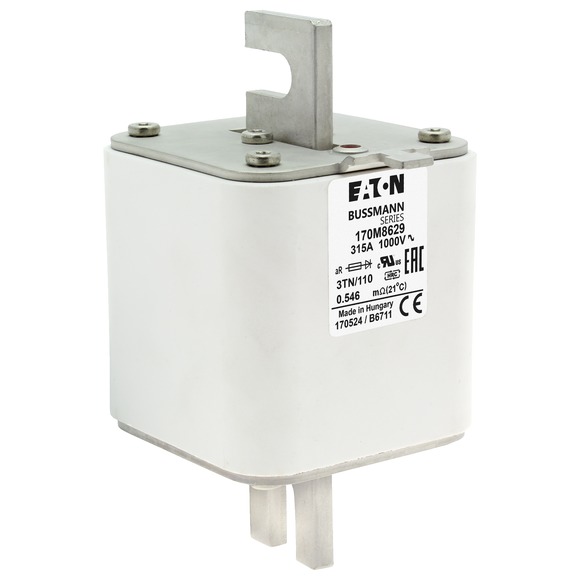

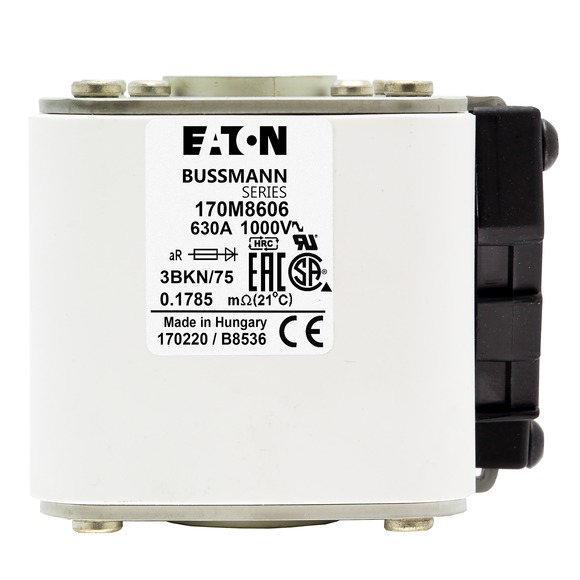

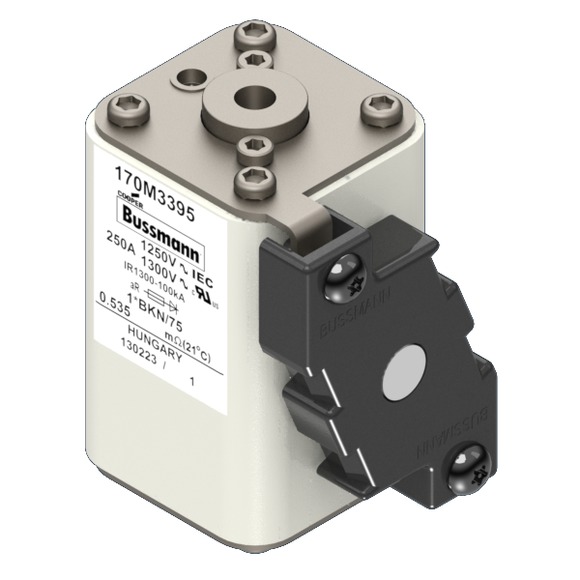

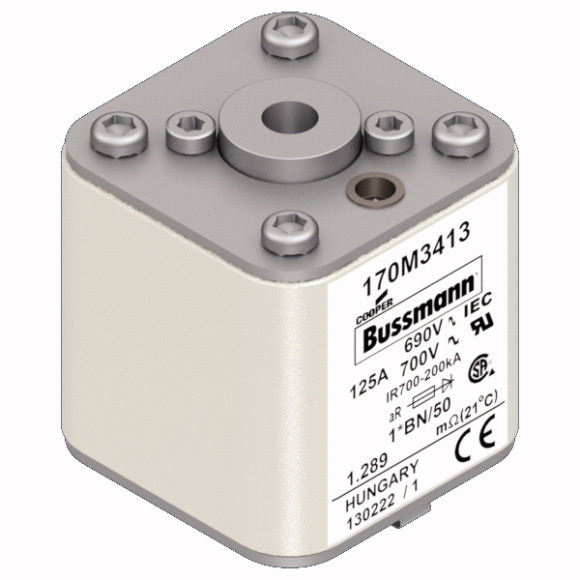

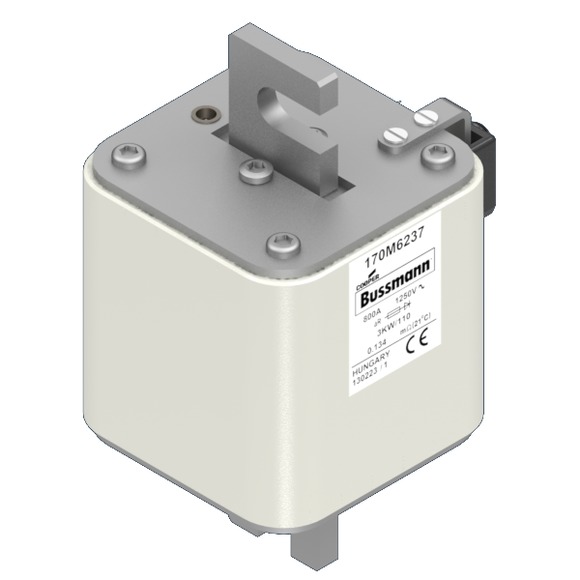

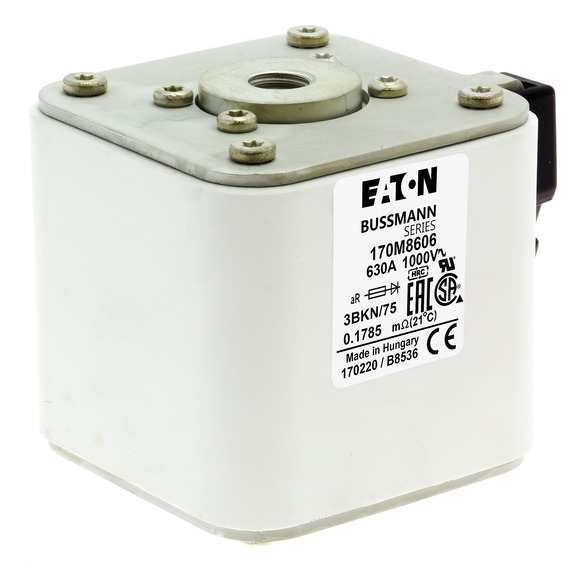

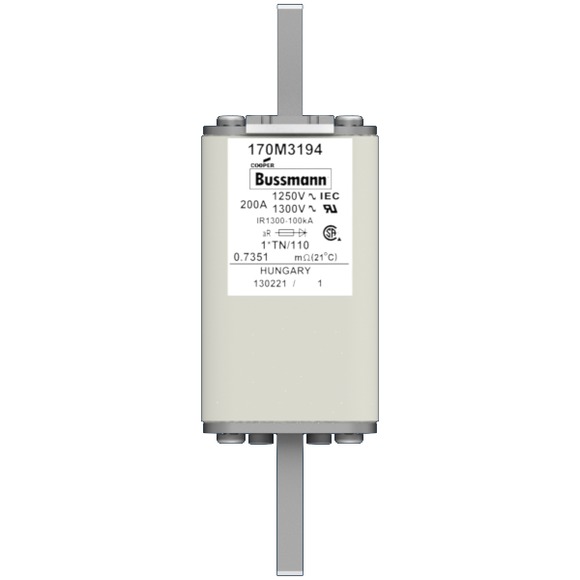

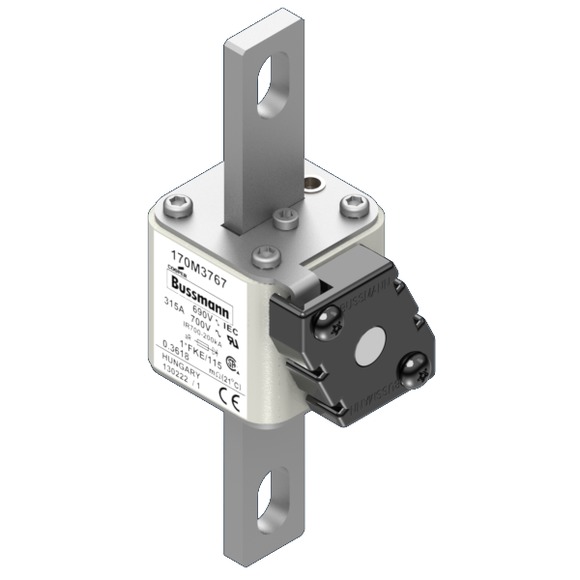

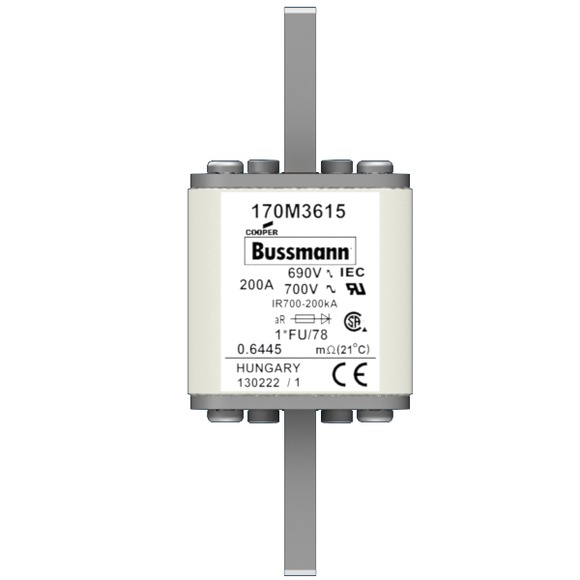

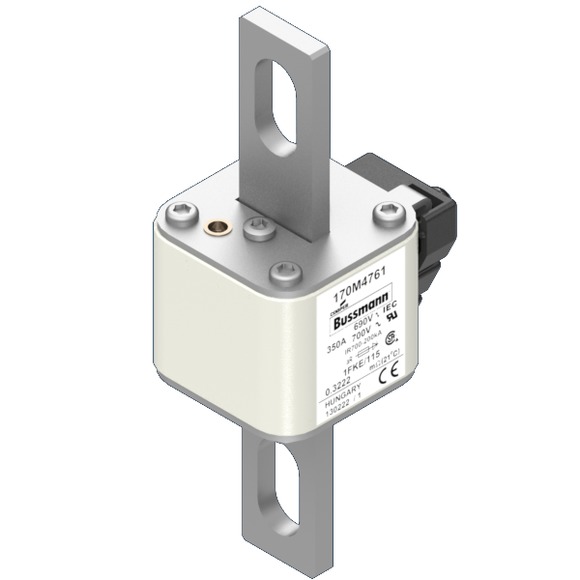

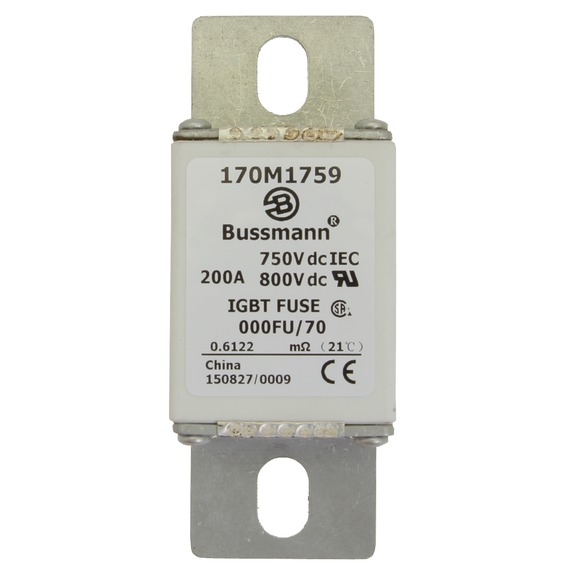

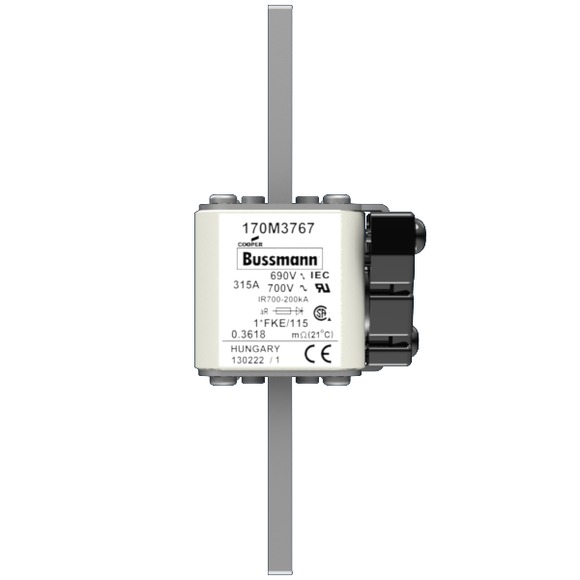

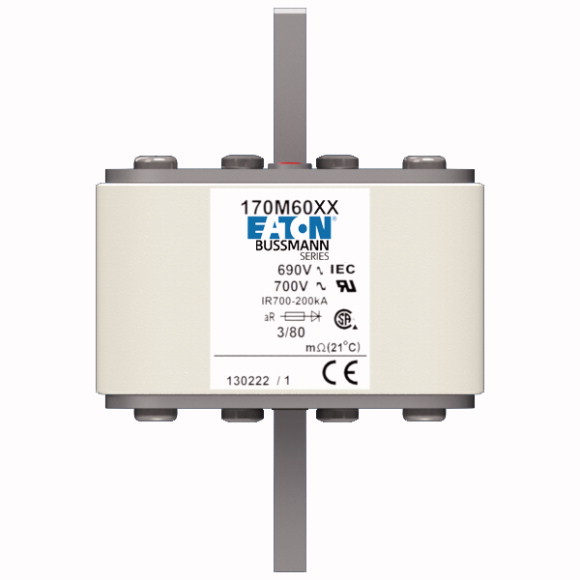

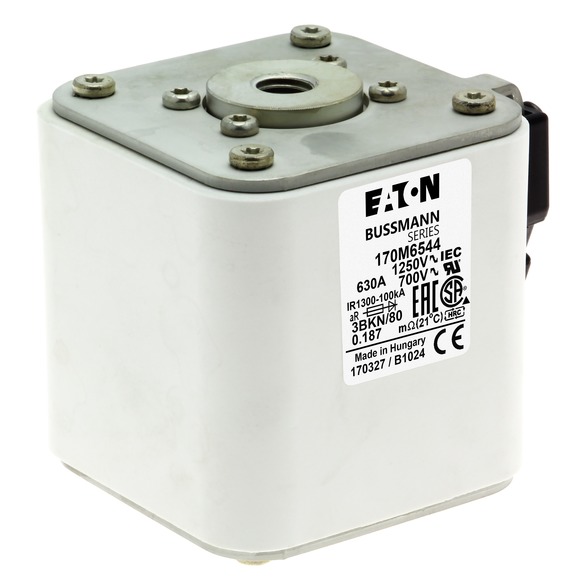

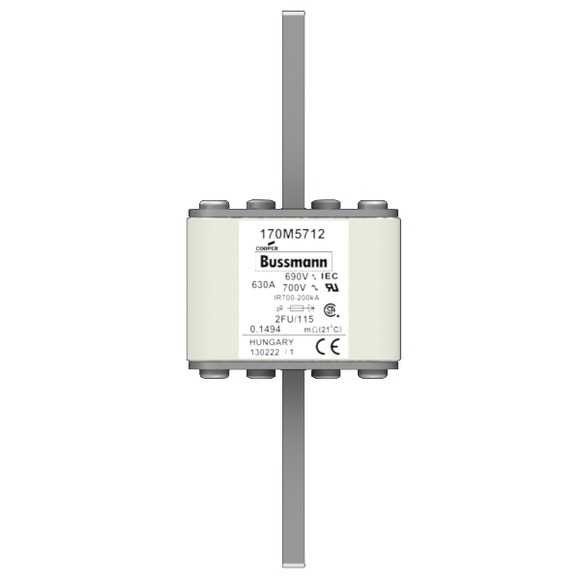

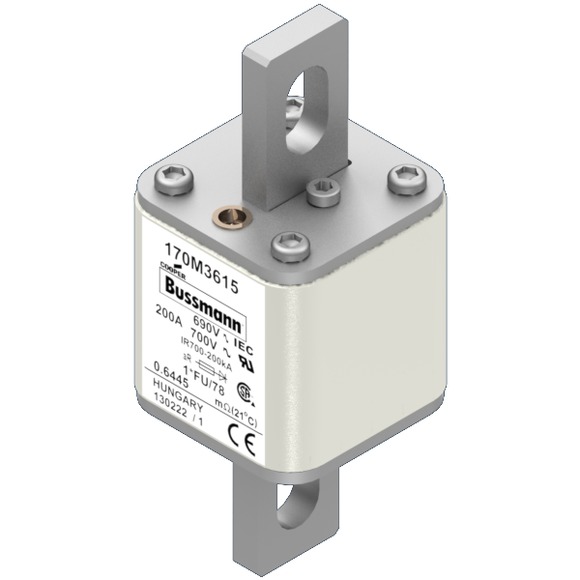

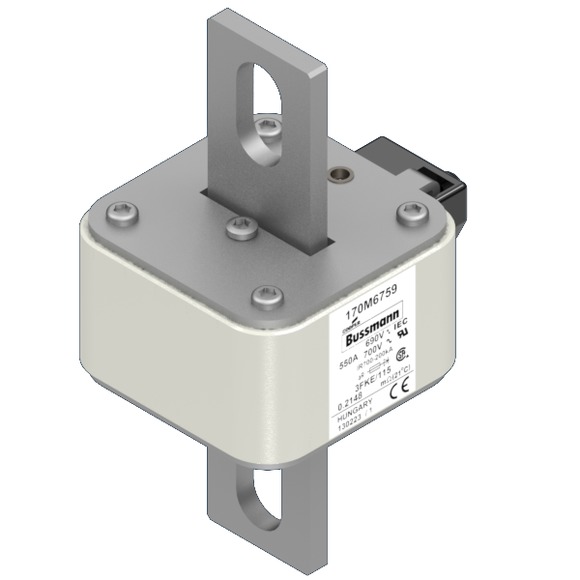

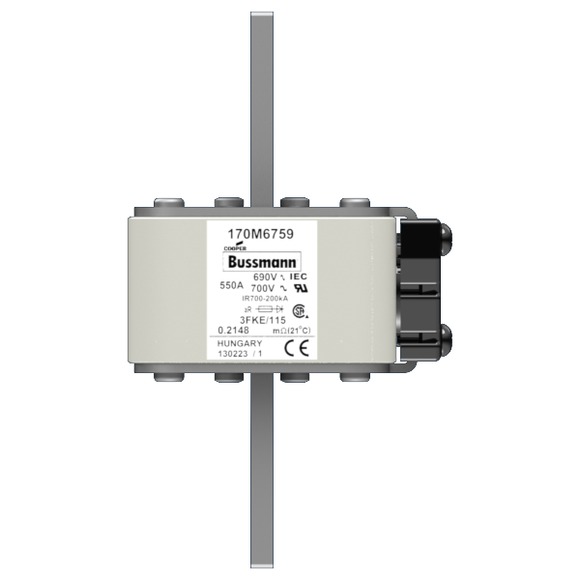

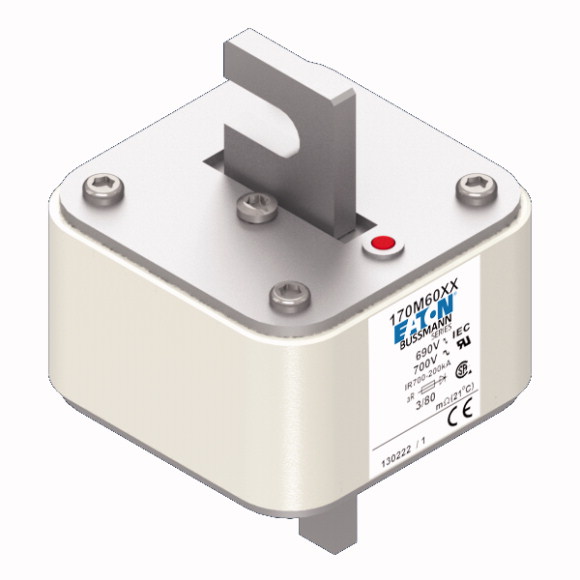

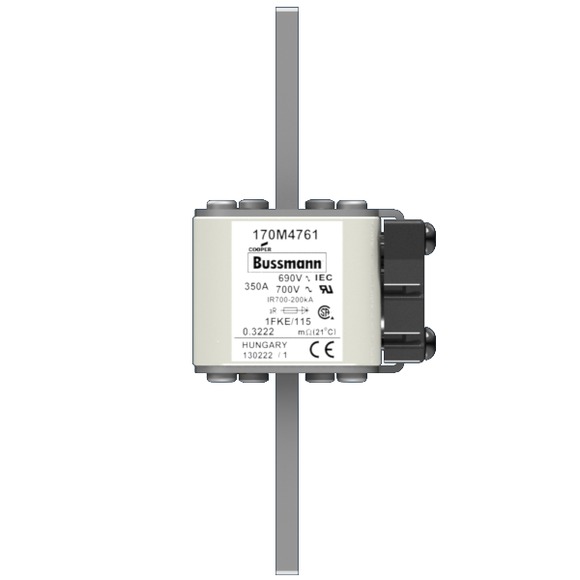

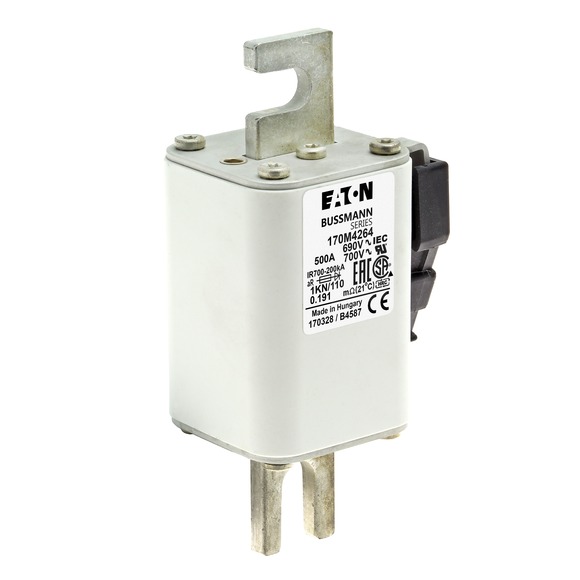

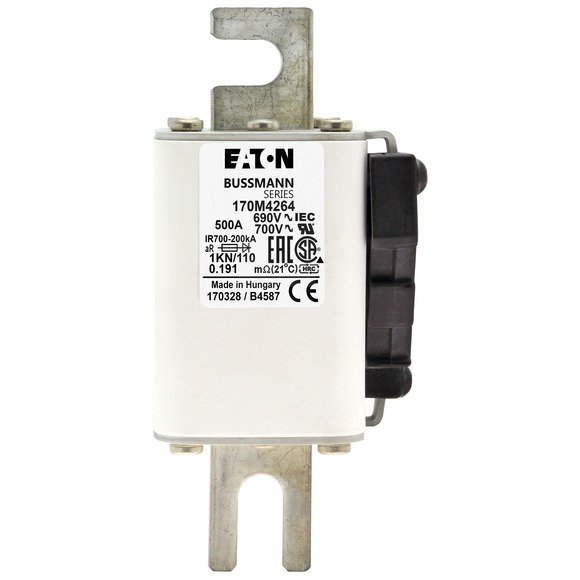

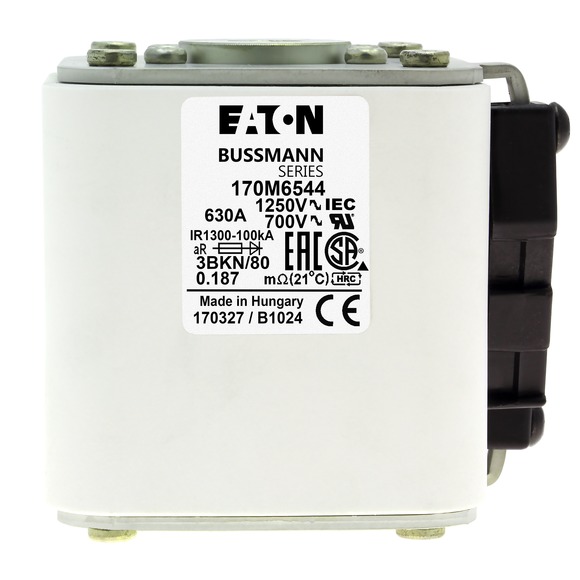

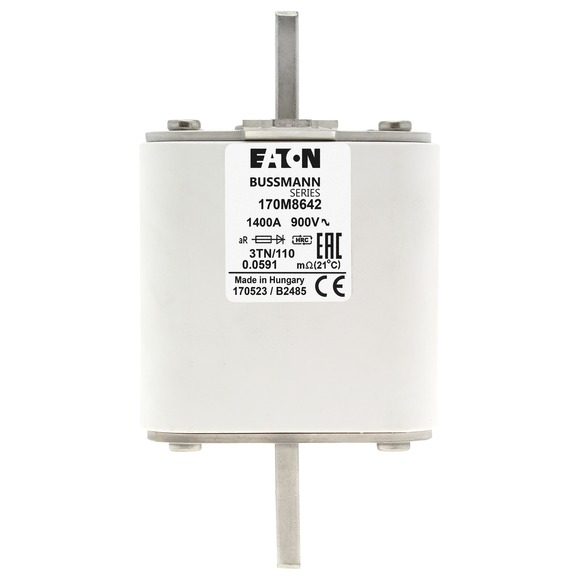

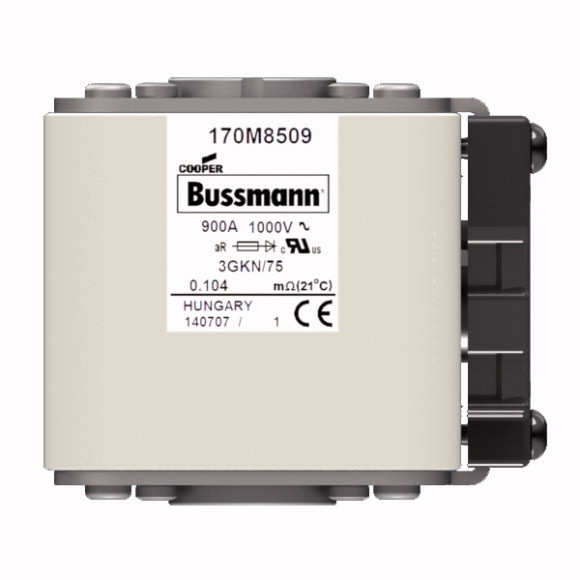

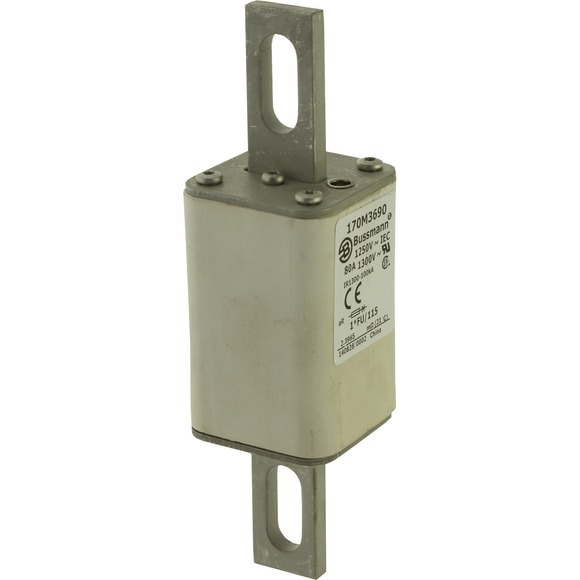

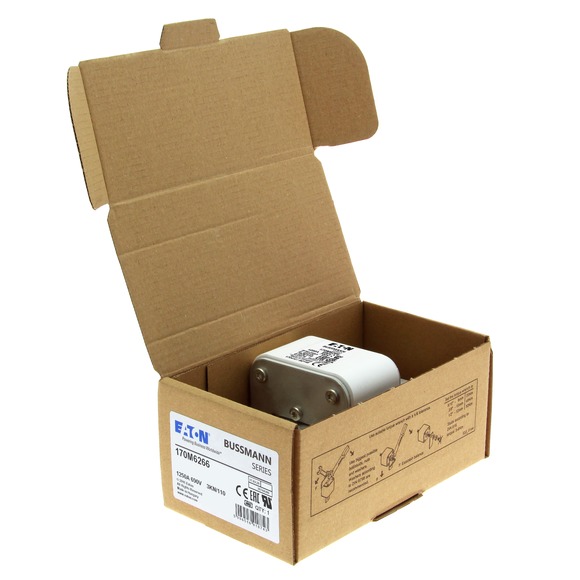

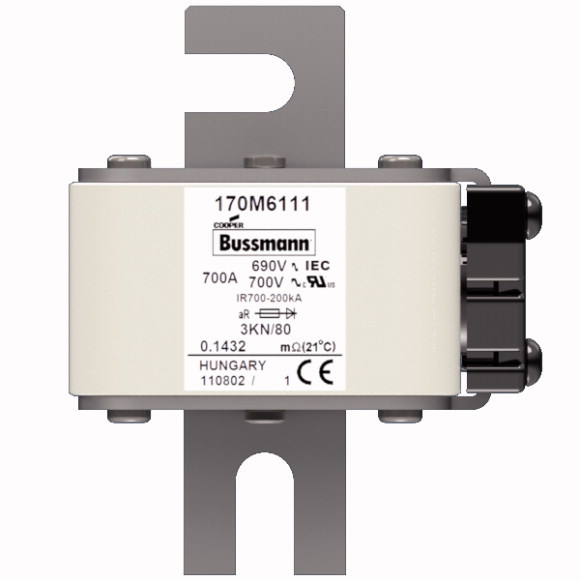

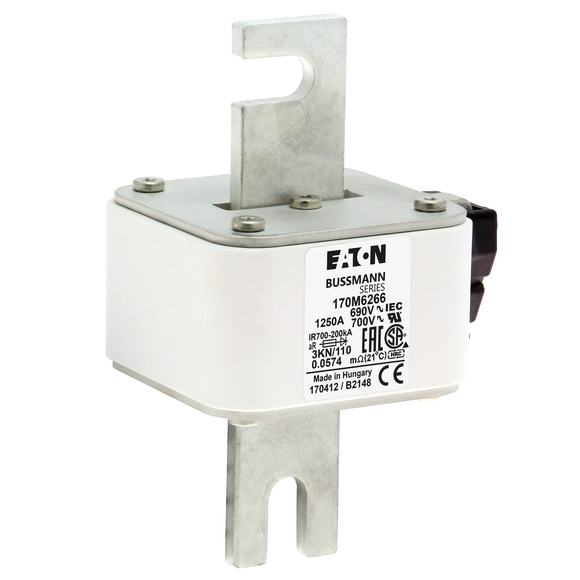

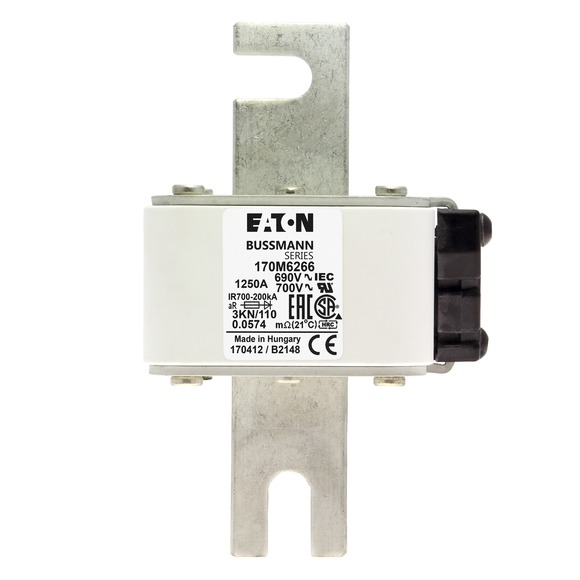

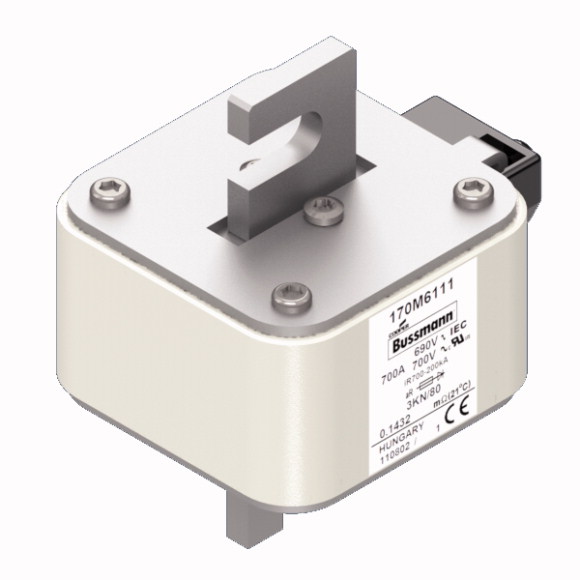

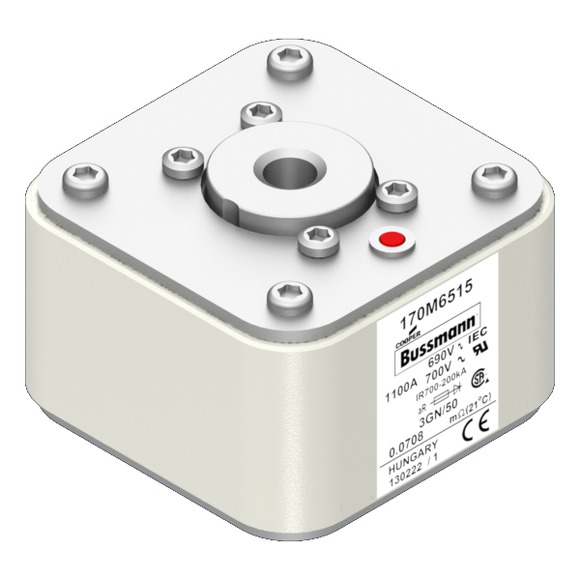

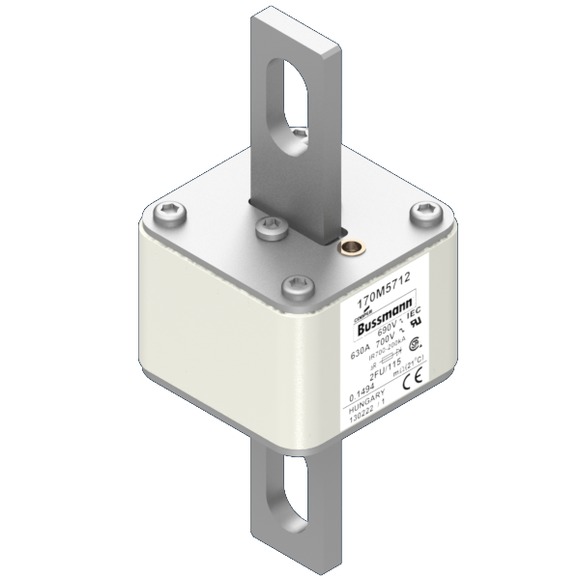

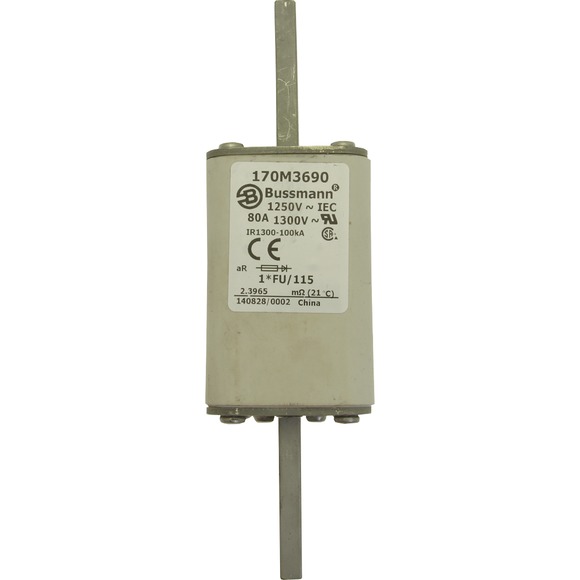

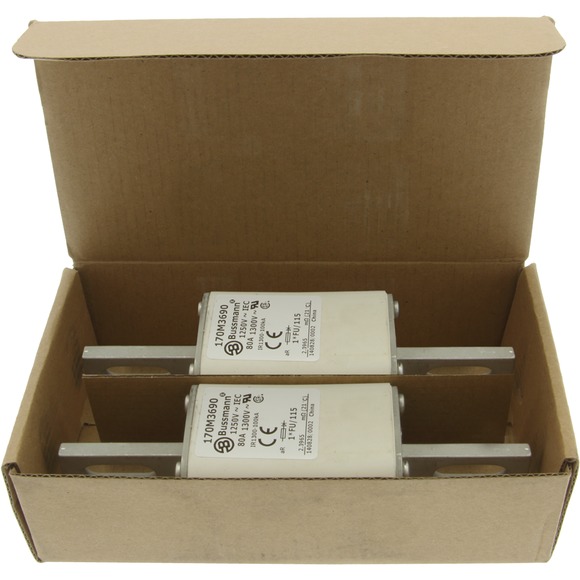

- Быстродействующие (aR, gF) — срабатывают почти мгновенно. Идеальны для защиты полупроводников, которые боятся даже кратковременных перегрузок.
- Полной защиты (gG/gL) — универсальный вариант. Защищают и от перегрузок, и от коротких замыканий. Подходят для кабелей, двигателей, оборудования.
По типу наполнителя
- С кварцевым песком — песок внутри корпуса гасит электрическую дугу, что повышает отключающую способность до 100 кА. Дороже, но надежнее.
- Без наполнителя — дуга гасится за счет газов, выделяющихся при разложении фибрового корпуса. Проще и дешевле, но отключающая способность ниже.
Габаритные размеры — на что обратить внимание
Типоразмер должен точно совпадать с держателем предохранителя. Если перепутать, вставка просто не встанет на место или будет болтаться, что опасно.
- Габарит 00 — до 160 А, размер 45×14 мм
- Габарит 1 — до 250 А, размер 50×18 мм
- Габарит 2 — до 400 А, размер 58×23 мм
- Габарит 3 — до 630 А, размер 70×28 мм
- 10×38, 14×51, 22×58 мм — цилиндрические вставки
- 5×20, 6×30 мм — миниатюрные стеклянные
Где применяются
Сфера применения плавких вставок охватывает практически все области, где есть электричество:
- Вводно-распределительные устройства (ВРУ)
- Распределительные щиты и панели
- Шкафы распределительные силовые (ШРС)
- Кабельные линии и промышленное оборудование
- Бытовая техника: телевизоры, холодильники, СВЧ-печи
- Защита полупроводниковых приборов и электронных модулей
Как выбрать плавкую вставку, чтобы не ошибиться
Ошибка при выборе может стоить дорого — оборудование останется без защиты. Поэтому запомните основные критерии:
- Номинальный ток. Должен точно соответствовать току нагрузки. Стандартный ряд: 2, 6, 10, 16, 25, 32, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630 А.
- Номинальное напряжение. Не ниже рабочего напряжения сети: 220, 380, 500 или 600 В.
- Тип характеристики. Для универсальной защиты берите gG/gL, для полупроводников — aR.
- Типоразмер. Обязательно сверьте с держателем: 10×38, 14×51, 22×58 или габариты 00–3.
- Отключающая способность. Чем выше, тем надежнее защита при серьезных авариях. Для промышленности важны модели до 100 кА.
- Наличие индикатора. С бойком — удобнее, сразу видно, что вставка сработала.
Как правильно заменить плавкую вставку
Замена — дело простое, но требующее внимания. Вставки устанавливаются в держатели на DIN-рейку или в распределительный щит. Для замены не нужно ничего демонтировать — просто извлекаете старую и вставляете новую.
Важные правила:
- По возможности отключите нагрузку в цепи — это безопаснее.
- Новая вставка должна иметь те же параметры: ток, напряжение, размер. Никаких «приблизительно».
- Никогда не ставьте вставку на больший ток — защита пропадет, оборудование может сгореть.
- Категорически запрещено использовать перемычки («жучки») вместо вставок. Это не просто нарушение — это прямая угроза пожара.
Плюсы и минусы
| Преимущества | Недостатки |
|---|---|
| Низкая цена по сравнению с автоматами | Одноразовые — после срабатывания нужна замена |
| Надежность — срабатывают при любых токах КЗ | Нет автоматического повторного включения |
| Простая замена, без демонтажа аппарата | Ограниченная селективность |
| Высокая отключающая способность (до 100 кА) | Нужно иметь запасные вставки |
| Токоограничение — быстрое отключение КЗ | Могут перегорать при пусковых токах (если не та характеристика) |
