Устройство и принцип работы

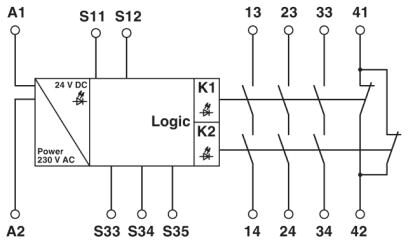

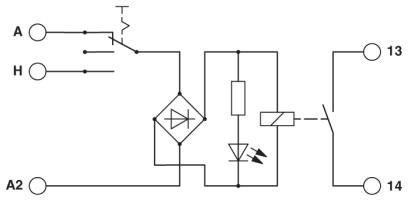

Классическое электромеханическое реле состоит из электромагнита (катушки с сердечником), якоря, возвратной пружины и контактной группы. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь. Якорь перемещает контакты, замыкая или размыкая цепь нагрузки. При снятии напряжения пружина возвращает контакты в исходное состояние.

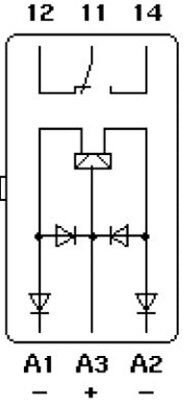

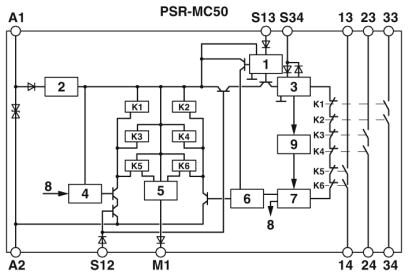

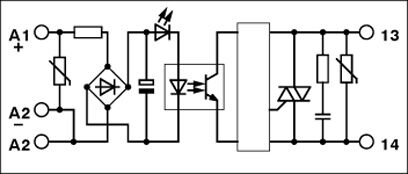

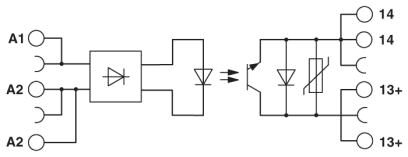

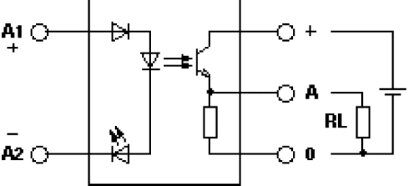

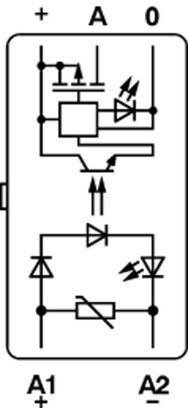

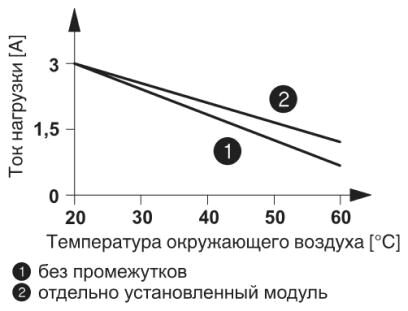

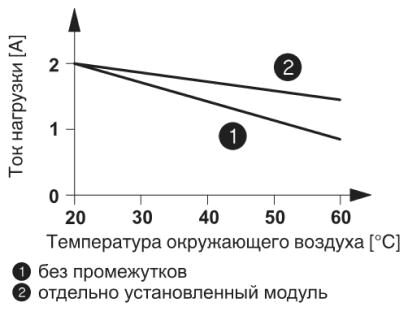

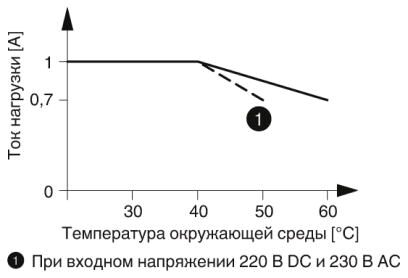

В твердотельных реле (SSR) коммутация выполняется с помощью полупроводниковых ключей — тиристоров, симисторов или транзисторов. Управляющий сигнал подается на оптрон (оптическую развязку), который изолирует цепь управления от силовой цепи. Твердотельные реле не имеют подвижных частей, поэтому работают бесшумно, имеют высокую скорость срабатывания и длительный срок службы. Однако они выделяют тепло и требуют охлаждения при больших токах.
Типы реле
По назначению

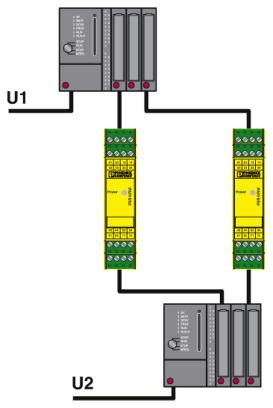

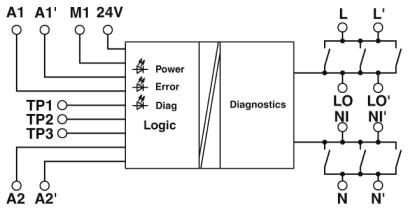

- Промежуточные — для коммутации цепей управления и усиления сигналов. Используются для гальванической развязки и согласования различных уровней напряжения.
- Реле времени — обеспечивают задержку включения или отключения нагрузки. Применяются для управления пуском двигателей, освещением, вентиляцией.
- Реле контроля напряжения — защищают оборудование от пониженного или повышенного напряжения. Отключают нагрузку при выходе напряжения за допустимые пределы.
- Реле контроля тока — контролируют силу тока и отключают нагрузку при перегрузке или обрыве фазы.
- Тепловые реле — защищают электродвигатели от перегрузки по току. Срабатывают при нагреве биметаллической пластины.
- Реле давления, уровня, температуры — срабатывают при достижении заданного значения контролируемого параметра.
По типу коммутации
- Электромеханические — с подвижными контактами. Надежны, коммутируют большие токи, имеют гальваническую развязку.
- Твердотельные (SSR) — на полупроводниковых ключах. Бесшумные, быстрые, с длительным сроком службы.
- Герконовые — с контактами в герметичной колбе. Компактны и быстродействующие.
По типу монтажа
- Для DIN-рейки — стандартный монтаж в шкафы управления.
- Для печатной платы — компактные реле для встраиваемых устройств.
- В корпусе с клеммами — для установки в распределительные коробки.
По количеству и типу контактов
- Замкнутые (NO) — контакты разомкнуты в обесточенном состоянии.
- Разомкнутые (NC) — контакты замкнуты в обесточенном состоянии.

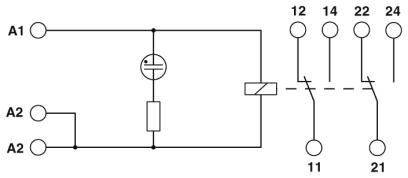

- Переключающие (CO) — имеют три контакта: общий, нормально замкнутый и нормально разомкнутый.
Области применения
- Системы автоматизации и управления оборудованием
- Защита электродвигателей от перегрузок
- Контроль напряжения и тока в распределительных щитах
- Управление освещением и вентиляцией
- Системы сигнализации и оповещения
- Бытовая техника и электроника
Критерии выбора
При подборе реле учитывают несколько ключевых параметров.
- Назначение — промежуточное, времени, контроля, тепловое.
- Напряжение катушки — 5В, 12В, 24В DC или 110В, 220В AC.
- Ток коммутации — максимальный ток, который могут коммутировать контакты.
- Количество контактов — число групп и тип контактов (NO, NC, CO).
- Тип реле — электромеханическое или твердотельное.
- Способ монтажа — DIN-рейка, печатная плата, корпус.
- Время срабатывания — для реле времени — диапазон задержек.
- Климатическое исполнение — диапазон рабочих температур.

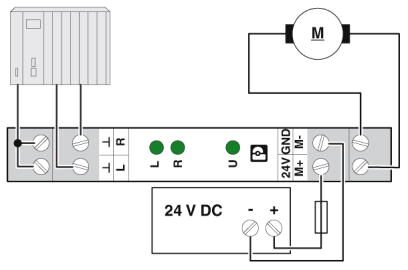

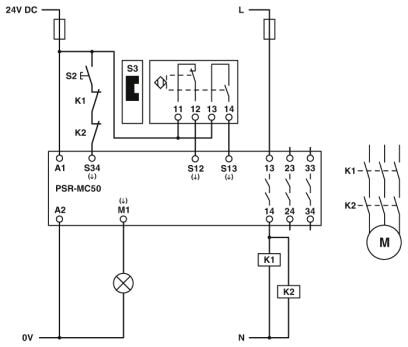

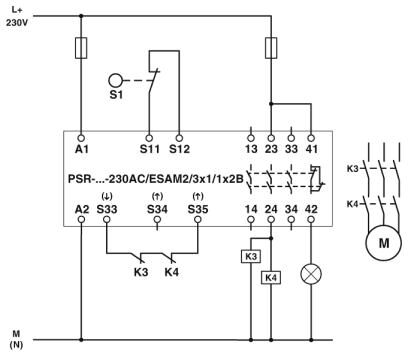

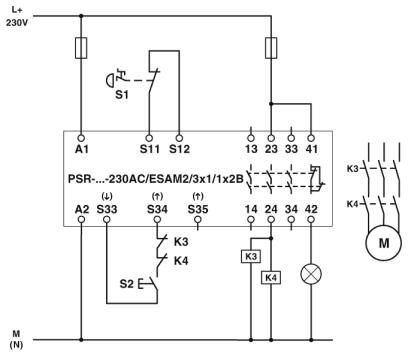

Монтаж и подключение
Установка реле зависит от его типа и конструкции.

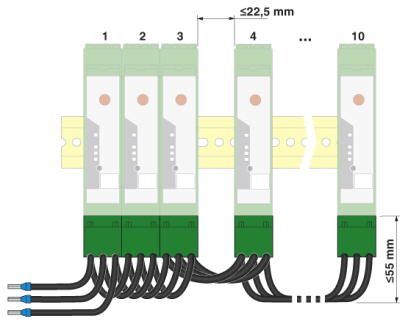

Для DIN-рейки:
- Защелкните реле на рейке до фиксации.
- Подключите питание к катушке (клеммы A1, A2).
- Подключите нагрузку к контактной группе (NO/NC/CO).
Для печатной платы:
- Вставьте реле в гнездо на плате.
- Припаяйте выводы.
При подключении соблюдайте полярность для реле постоянного тока. Для мощных нагрузок используйте защитные элементы (снабберы, варисторы).
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Гальваническая развязка цепей управления и нагрузки | Ограниченный ресурс контактов (для электромеханических) |
| Управление мощными нагрузками слабыми сигналами | Чувствительность к вибрациям (для электромеханических) |
| Надежность и долговечность | Выделение тепла (для твердотельных) |
| Широкий выбор типов и исполнений | Требуется защита от перенапряжений |
| Простота монтажа и замены | Ограниченная скорость срабатывания (для электромеханических) |
