Устройство и принцип работы

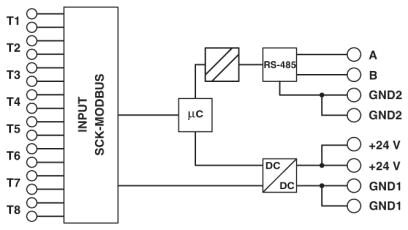

Конструктивно модуль контроля состоит из нескольких базовых элементов. Входные интерфейсы принимают сигналы от датчиков: дискретные (сухие контакты, импульсы) и аналоговые (4–20 мА, 0–10 В, термосопротивления Pt100, термопары). Процессорный блок обрабатывает полученные данные, сравнивает их с заданными уставками и формирует управляющие решения. Выходные интерфейсы могут выдавать сигналы управления (реле, транзисторные ключи) или передавать данные по цифровым шинам. Блок питания обеспечивает питание как самого модуля, так и внешних датчиков. Интерфейсные порты служат для связи с контроллерами, панелями оператора и SCADA-системами.
Принцип работы модуля контроля основан на циклическом опросе датчиков, обработке сигналов и формировании выходных команд. Встроенное программное обеспечение позволяет настраивать:
- Уставки срабатывания — пороговые значения, при превышении или падении которых формируется событие.
- Зоны гистерезиса — для исключения ложных срабатываний при колебаниях параметров.
- Логику обработки — условия срабатывания для каждого канала (И, ИЛИ, временные задержки).
- Приоритеты событий — разделение сигналов на аварийные, предупредительные и информационные.
Модуль может работать как автономно (принимая решения по управлению) или в составе системы с передачей данных на верхний уровень управления. Современные модули поддерживают протоколы Modbus RTU/TCP, Profibus, CANopen, Ethernet/IP для бесшовной интеграции.
Типы модулей контроля
По количеству каналов
- Одноканальные — контролируют один параметр, применяются для защиты отдельных агрегатов.
- Многоканальные (2, 4, 8, 16 и более каналов) — обеспечивают мониторинг нескольких параметров одновременно.
- Модульные системы — позволяют наращивать количество каналов путем добавления расширительных модулей.
По типу контролируемых параметров
- Температурные — для контроля перегрева двигателей, трансформаторов, подшипников.
- Токовые и напряжения — для мониторинга электрических нагрузок и защиты от перегрузок.
- Вибрационные — для диагностики состояния механизмов и балансировки.
- Уровнемеры и давления — для резервуаров, трубопроводов, насосных станций.
- Состояния дверей, задвижек, контакторов — дискретный контроль положения.
- Контроля влажности, загазованности, запыленности — для систем безопасности и климата.
- Комбинированные — одновременно отслеживают несколько типов параметров.
По типу входов
- Универсальные — поддерживают различные типы датчиков (4–20 мА, 0–10 В, термосопротивления, термопары, дискретные).
- Специализированные — предназначены для конкретных типов сигналов (например, только токовые петли или только термопары).
- С гальванической развязкой — для работы в условиях сильных электромагнитных помех.
По способу установки

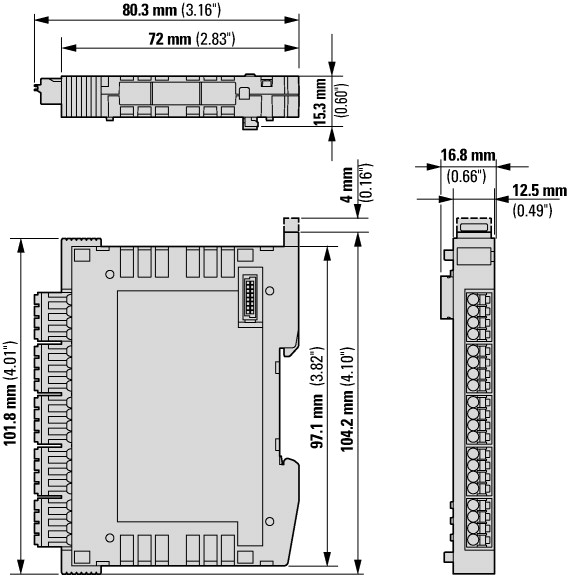

- Для DIN-рейки — стандарт для промышленных щитов и шкафов.
- Для панельного монтажа — врезные модели на переднюю панель.
- Для монтажа в 19" стойку — корпус 1U–3U.
- Настенные IP-корпуса — для установки вне помещений или в зонах с агрессивной средой.
По питанию
- Постоянное напряжение (12В, 24В DC) — для питания от промышленных шин.
- Переменное напряжение (220В AC) — для подключения к стандартной сети.

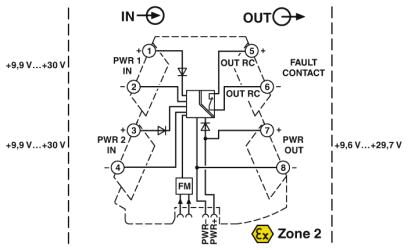

- С резервированным питанием — два входа с автоматическим переключением.
Области применения
- Электродвигатели и насосные агрегаты (контроль температуры, тока, вибрации)
- Трансформаторные подстанции (контроль температуры масла, напряжения, тока)
- Котельные и тепловые пункты (давление, температура, уровень воды)
- Системы вентиляции и кондиционирования (температура, влажность, загазованность)
- Системы водоподготовки и водоочистки (уровень, давление, расход)
- Конвейерные линии и транспортеры (контроль скорости, загрузки, состояния приводов)
- Компрессорные установки (давление, температура, вибрация)
- Системы безопасности (контроль доступа, состояния дверей, пожаротушения)
Критерии выбора
При подборе модуля контроля учитывают несколько ключевых параметров.
- Количество и тип каналов — определите число контролируемых параметров и типы сигналов (аналоговые, дискретные, температурные).
- Диапазон измерения — должен соответствовать рабочим значениям контролируемых параметров.
- Точность и разрешение — критично для ответственных технологических процессов.
- Входное сопротивление — для аналоговых входов должно соответствовать выходному сопротивлению датчиков.
- Интерфейсы связи — для интеграции с системой верхнего уровня (Modbus, Ethernet, Profibus, радиоканал).
- Климатическое исполнение — диапазон рабочих температур. Для неотапливаемых и наружных установок требуются расширенные диапазоны (от -40°C до +70°C).
- Питание — напряжение питания, потребляемая мощность, наличие резервирования.
- Степень защиты (IP) — для чистых помещений IP20, для производственных — IP54/65, для наружных — IP66/67.
- Наличие гальванической развязки — для защиты от помех и пробоев.
- Функции самодиагностики — контроль исправности датчиков, обрыва линии.
Монтаж и подключение
Установка модуля контроля зависит от типа корпуса и условий эксплуатации.
- Монтаж на DIN-рейку — стандартный способ для промышленных шкафов. Модуль просто защелкивается на рейке и фиксируется.
- Панельный монтаж — требует выреза отверстия в щите, модуль крепится с помощью монтажных скоб.
- Настенный монтаж — корпус крепится на стену с помощью дюбелей или анкеров.
Подключение выполняется в несколько шагов:
- Подключение датчиков — к входным клеммам согласно схеме подключения. Для аналоговых сигналов важно соблюдать полярность и тип сигнала.
- Подключение выходов — клеммы реле или транзисторных ключей для управления исполнительными механизмами.
- Подключение питания — согласно технической документации (полярность, напряжение, заземление).
- Подключение интерфейсных линий — кабель связи между модулем и системой управления (Ethernet, RS485, USB).
- Настройка параметров — через программное обеспечение или с помощью DIP-переключателей на корпусе. Задаются уставки, задержки, логика работы.
- Проверка и калибровка — подача эталонных сигналов для проверки правильности измерений и настройки гистерезиса.
Для взрывозащищенных зон требуются специальные исполнения с искробезопасными цепями и соответствующими барьерами.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Непрерывный мониторинг состояния оборудования | Требуется квалифицированная настройка уставок |
| Оперативное оповещение о нештатных ситуациях | Зависимость от надежности датчиков |
| Автоматизация процессов управления и защиты | Стоимость возрастает с количеством каналов и функциональностью |
| Снижение риска аварий и простоев оборудования | Требуется периодическая калибровка и поверка |
| Возможность интеграции в SCADA и диспетчерские системы | Чувствительность к электромагнитным помехам без гальванической развязки |
| Переход к обслуживанию по фактическому состоянию | Для сложных систем требуется проектирование логики |
