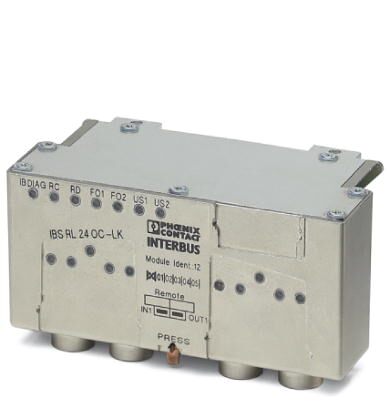

Повторитель для контроля и усиления сигнала для INTERBUS; оптоволокно, скорость передачи данных 500 кбод, делит систему на сегменты и позволяет отключать отдельные ветви во время эксплуатации
Описание изделия
Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.
Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.
Преимущества для Вас
- Прочный металлический корпус
- Широкий спектр диагностических функций
- Штекерные разъемы М12 для периферийных устройств
- Штекерные разъемы Ruggedline для системы INTERBUS, на выбор с оптоволоконным кабелем или витой парой и источником питания
Коммерческие данные
Код заказа | 2819972 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 237 (C-6-2017) |
GTIN | 4017918188658 |
Вес/шт. (без упаковки) | 640,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 127 мм |
---|---|
Высота | 67 мм |
Глубина | 71 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
Степень защиты | IP65/IP67 |
Общие сведения
Тип монтажа | Настенный монтаж |
---|---|
Вес нетто | 640 г |
Тип монтажа | на монтажную пластину |
Интерфейсы
Наименование | INTERBUS |
---|---|
Тип подключения | Соединитель IP67-RL с разъемом для оптоволоконного кабеля |
Скорость передачи данных | 500 кбит/с |
Питание электронного модуля
Электропитание | 24 В DC |
---|---|
Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
Стандарты и предписания
Воздушные пути и пути утечки | согласно EN 50178: 1998 |
---|---|
Подключение согласно стандарту | CUL |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250304 |
---|---|
eCl@ss 4.1 | 27250304 |
eCl@ss 5.0 | 27250304 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 2.0 | EC001433 |
---|---|
ETIM 3.0 | EC001601 |
ETIM 4.0 | EC001601 |
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
