Принцип работы
Прибор получает питание от внешнего источника — обычно 24 В DC. Обеспечивает энергией подключённый датчик. Токовый сигнал 4–20 мА передаётся на выход линейно и гальванически развязано от входа. Встроенный источник стабилизирует напряжение — защищает датчик от скачков и перегрузок.

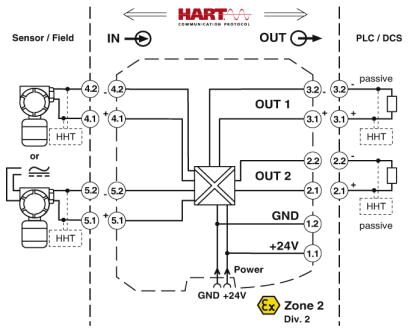

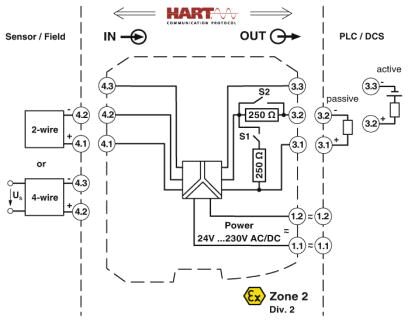

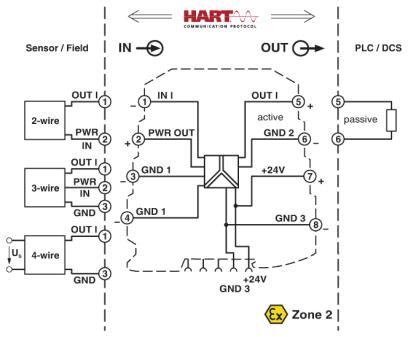

Многие модели поддерживают передачу цифрового сигнала HART в обоих направлениях. Для этого предусмотрены специальные клеммы или гнёзда на передней панели. Это позволяет настраивать датчики удалённо, не прерывая работу системы.
Конструкция и монтаж

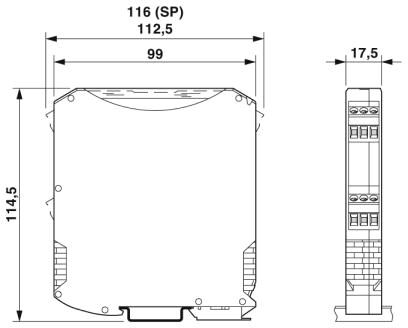

Корпуса выполнены из ударопрочного пластика. Крепятся на DIN-рейку шириной 35 мм. Ширина модуля — от 6,2 до 12,5 мм. Это позволяет компактно размещать оборудование в щитах автоматики. Клеммные соединения — винтовые или пружинные (push-in).
Большинство моделей рассчитаны на диапазон от -25 до +70 °C. Подходят для неотапливаемых помещений и производственных площадок. Степень защиты — IP20. Для агрессивных сред есть герметичные исполнения.
Ключевые характеристики
- Входной сигнал: 4–20 мА, 0–20 мА
- Выходной сигнал: 4–20 мА
- Напряжение: 16,8–31,2 В DC или 20–250 В AC/DC
- Входное сопротивление: до 50 Ом
- Нагрузочная способность: до 500–2000 Ом
- Искробезопасное исполнение (Ex) — для взрывоопасных зон
- Поддержка HART — для удалённой настройки
- Гальваническая развязка — до 2,5 кВ
Области применения
- Промышленная автоматика
- Диспетчеризация зданий
- Нефтегазовая и химическая промышленность
- Водоподготовка
- Энергетика и теплотехника
Критерии выбора
Учитывают несколько параметров. Тип сигнала — устройство должно поддерживать 4–20 мА от вашего датчика. Наличие искробезопасного исполнения (Ex) — обязательно для взрывоопасных зон. Поддержка HART — нужна для удалённой настройки. Напряжение — должно соответствовать источнику в шкафу. Габариты — учитывайте свободное место на рейке.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Гальваническая развязка цепей и питания | Требуется внешний источник 24 В DC |
| Защита датчиков от скачков напряжения | Выше стоимости пассивных разветвителей |
| Питание двухпроводных датчиков | Ограниченная выходная мощность |
| Поддержка HART для удалённой настройки | Требует квалифицированного монтажа |
| Искробезопасное исполнение (Ex) | Нужен точный подбор по параметрам |
Монтаж и подключение

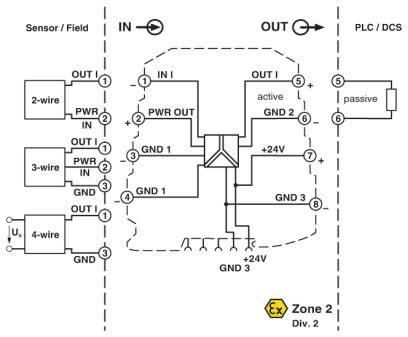

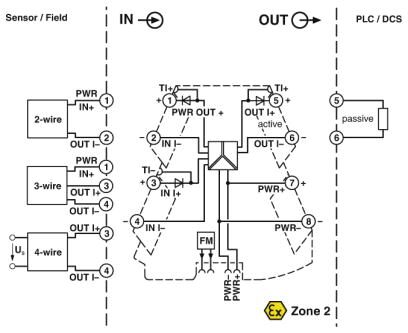

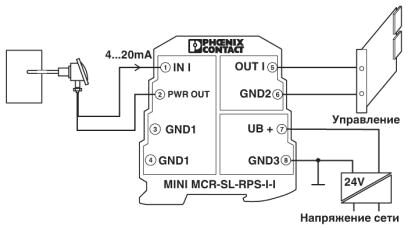

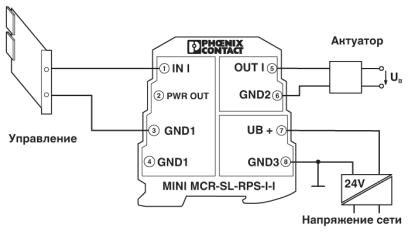

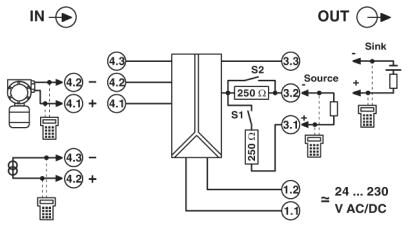

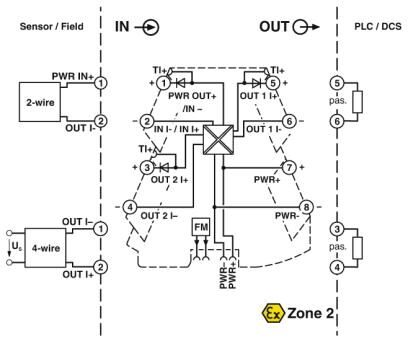

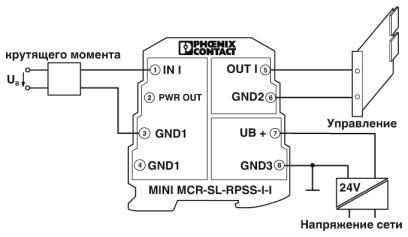

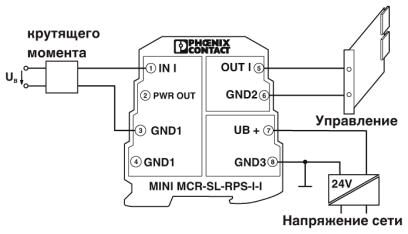

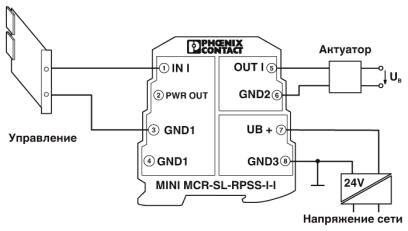

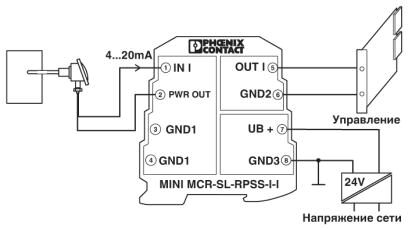

Устройство закрепляют на DIN-рейке до щелчка. Подключение по схеме на корпусе. Входные клеммы датчика подключают к «I» или «Input». Выходные — к «OUT» или «I-out». Питание подают на «24V» и «0V». Соблюдают полярность. При использовании HART подключают дополнительные клеммы.

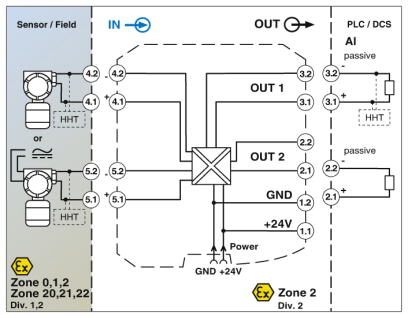

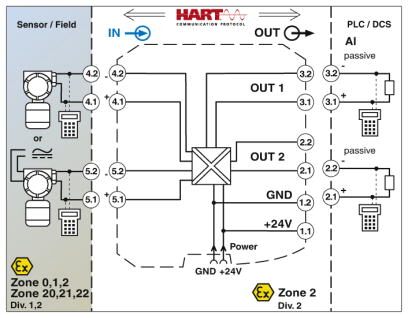

Для искробезопасных моделей (Ex) соблюдают специальные требования. Запрещено подключать искробезопасные и неискробезопасные цепи к соседним клеммам. Расстояние до соседних устройств — не менее 50 мм.
