Описание

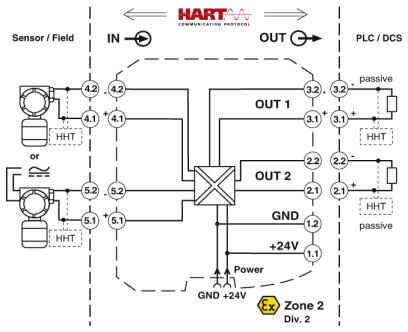

Разделительный усилитель цепи питания измерительного преобразователя и входной цепи, прозрачный для HART. Передает питающий и активный сигнал 0/4 ... 20 мА с гальванической развязкой на две нагрузки из поля. Гальваническая развязка 4 цепей, зажим push-in, SIL, PL.
Преимущества для Вас
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- До SIL 2 согласно EN 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Вставные винтовые или пружинные разъемы (технология Push-in), со встроенными контактными гнездами для коммуникаторов HART
- Вход 0/4...20 мА, (с подачей питания или без нее)
- Два выхода с гальванической развязкой 0/4 мА ... 20 мА (активные)
- Гальваническая развязка 4 цепей
- Двунаправленная передача цифровых коммуникационных сигналов HART (оба выхода)
Коммерческие данные
Код заказа | 2924838 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 121 (C-5-2017) |
GTIN | 4046356572057 |
Вес/шт. (без упаковки) | 153,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 116 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
-20 °C ... 70 °C (любое монтажное положение, расстояние между модулями 5 мм, понижающий коэффициент MTBF 2,5, не проверено согласно UL) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 |
Входные данные
Сигнальный вход | Режим усилителя с развязкой по питанию |
---|---|
Входной сигнал тока | 4 мА ... 20 мА |
Напряжение питания передатчика | > 21,5 В (20 мA) |
> 21 В (23 мА) | |
Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики) |
Сигнальный вход | Режим разделительного усилителя |
Входной сигнал тока | 0 мА ... 20 мА |
4 мА ... 20 мА | |
Падение напряжения | |
Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики) |
Выходные данные
Сигнальный выход | Режим питающего разделительного усилителя |
---|---|
Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
0 мА ... 20 мА | |
Нагрузка / выходная нагрузка, выход тока | |
Коэффициент пульсаций на выходе | eff |
Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
23 мА (Короткое замыкание между проводами на входе) | |
Сигнальный выход | Режим разделительного усилителя |
Выходной сигнал, ток | 0 мА ... 20 мА (активный) |
4 мА ... 20 мА (активный) | |
Нагрузка / выходная нагрузка, выход тока | |
Коэффициент пульсаций на выходе | eff |
Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
0 мА (Короткое замыкание между проводами на входе) |
Питание
Наименование | Режим питающего разделительного усилителя |
---|---|
Номинальное напряжение питания | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | |
Рассеиваемая мощность | |
Наименование | Режим разделительного усилителя |
Диапазон номинального напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | |
Рассеиваемая мощность |
Характеристики клемм
Сечение жесткого проводника мин. | 0,2 мм |
---|---|
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Тип подключения | Зажимы Push-in |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | |
Ошибка передачи, стандартная | |
Температурный коэффициент, максимальный | |
Ступенчатая характеристика (10-90%) | 1,3 мс (при скачке 4 мA ... 20 мA, стандартный (типовой)) |
Индикатор состояния | Светодиодный индикатор, зеленый (напряжение питания, PWR) |
Класс воспламеняемости согласно UL 94 | V0 |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход / питание |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Выход 1 / выход 2 |
Гальваническая развязка | 1,5 кВ AC (50 Гц, 1 мин., проверочное напряжение) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 61010 Listed |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
SIL | 2 |
Обмен данными (байпас)
Функция HART | есть |
---|---|
Поддерживаеые протоколы | HART |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 3 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 3 % |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 3 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 61010 Listed |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
