Устройство и принцип работы
Конструкция ножевой плавкой вставки включает следующие основные элементы:
- Корпус — изготовлен из высокопрочной керамики или стекловолокна. Обеспечивает механическую прочность и изоляцию.
- Плавкий элемент — токопроводящий проводник из легкоплавкого металла. В зависимости от номинального тока может быть выполнен в виде одной или нескольких параллельных пластин.
- Кварцевый песок — наполнитель, который заполняет внутреннюю полость корпуса. При срабатывании интенсивно гасит электрическую дугу.
- Ножевые контакты — плоские металлические пластины по торцам корпуса. Обеспечивают плотное соединение с держателем.
- Указатель срабатывания (в серии ППНИ) — механический боек или цветовой индикатор, сигнализирующий о перегорании.
Принцип действия аналогичен другим плавким вставкам. Пока ток не превышает номинального значения, элемент работает в штатном режиме. При возникновении перегрузки или короткого замыкания плавкий элемент нагревается до температуры плавления и разрушается, разрывая цепь. Возникающая дуга гасится кварцевым песком, что обеспечивает высокую отключающую способность (до 100 кА).
Основные серии ножевых вставок
ППН (Предохранители Плавкие Ножевые)
Классическая серия отечественных ножевых предохранителей. Отличаются простотой конструкции, надежностью и доступной ценой. Выпускаются на токи от 6 до 630 А для напряжений до 500 В. Основные типоразмеры: ППН-33, ППН-35, ППН-37.
- ППН-33 — на токи 6–100 А
- ППН-35 — на токи 80–250 А
- ППН-37 — на токи 200–630 А
ППНИ (Предохранители Плавкие Ножевые с Индикацией)
Современная серия, отличающаяся наличием встроенного указателя срабатывания. При перегорании вставки выталкивается боек, что позволяет визуально определить поврежденный предохранитель. Это значительно упрощает обслуживание распределительных устройств. Габариты: 00, 1, 2, 3.
- Габарит 00 — до 160 А
- Габарит 1 — до 250 А
- Габарит 2 — до 400 А
- Габарит 3 — до 630 А (и до 1250 А в некоторых исполнениях)

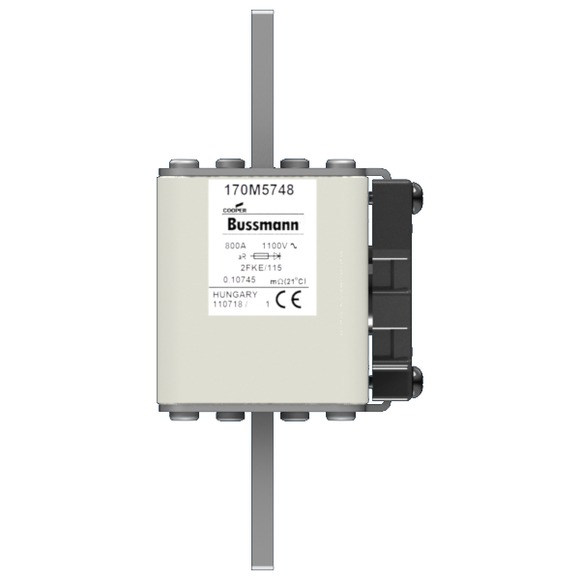

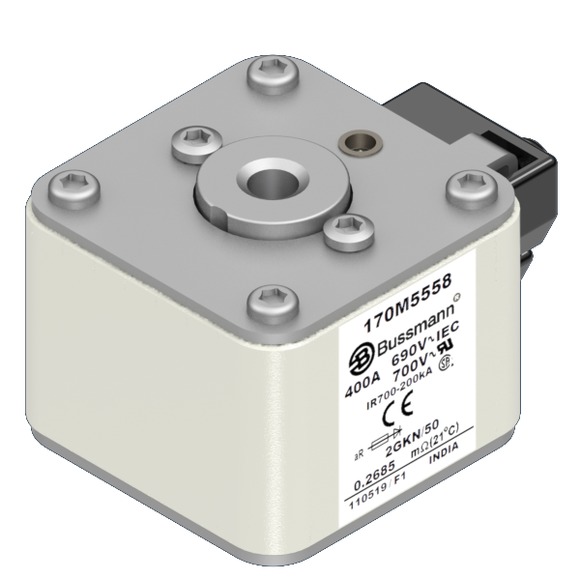

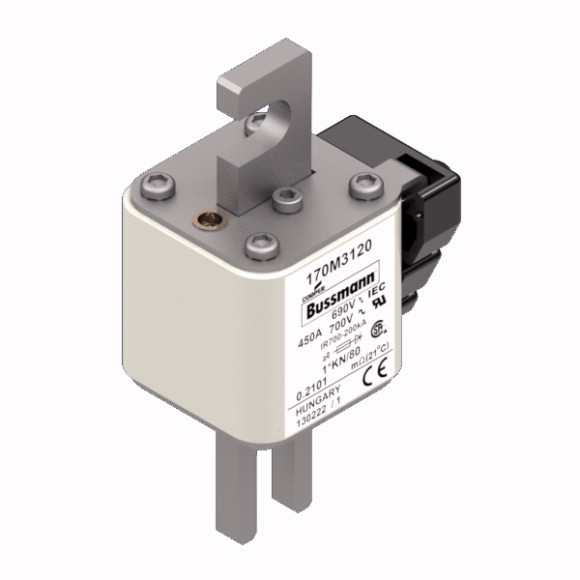

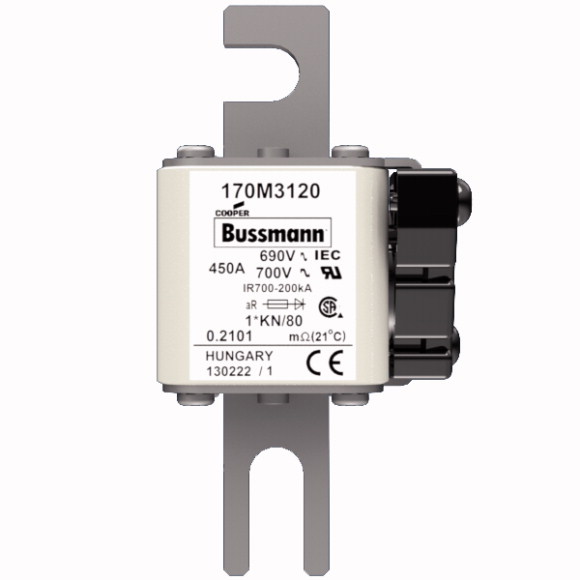

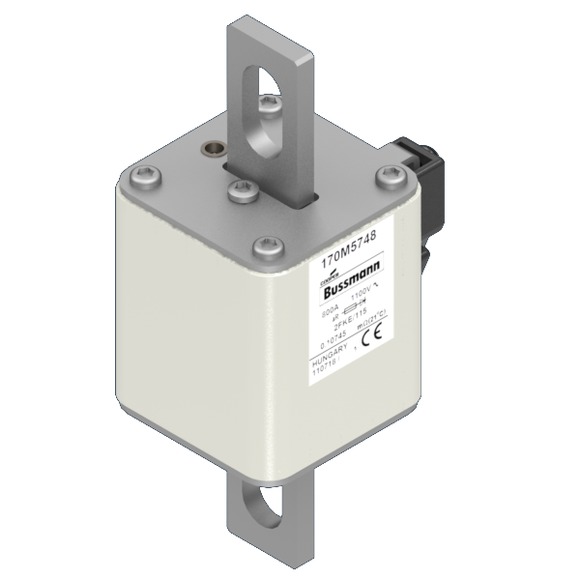

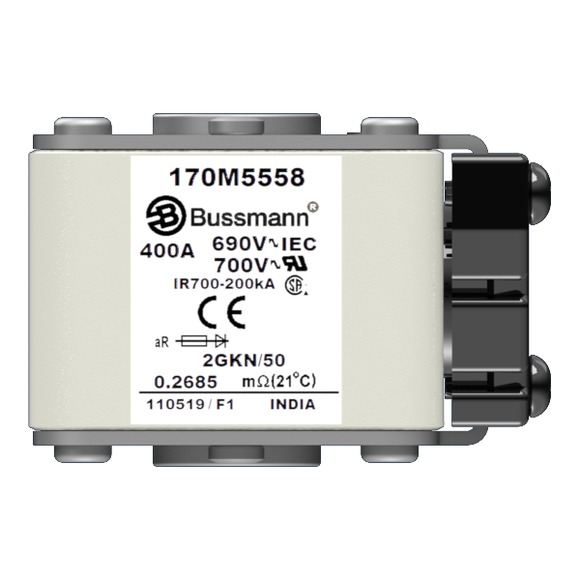

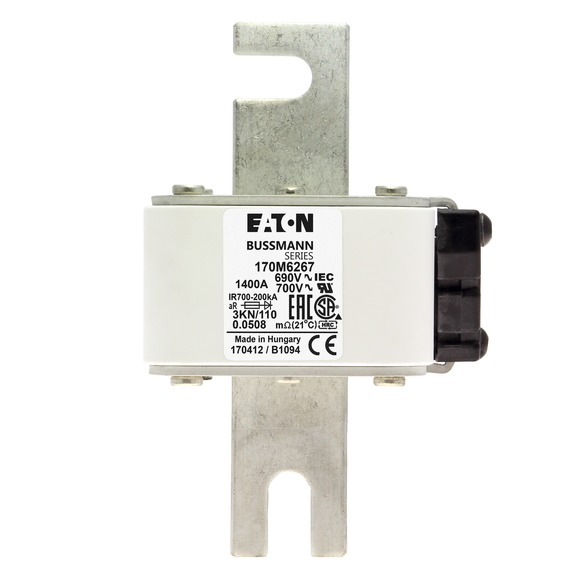

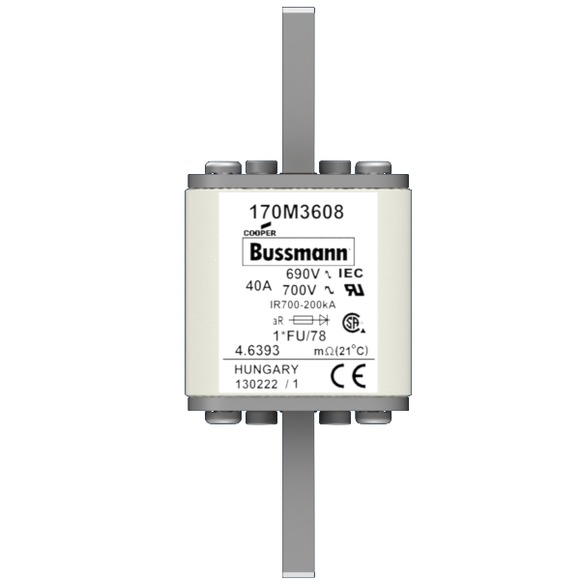

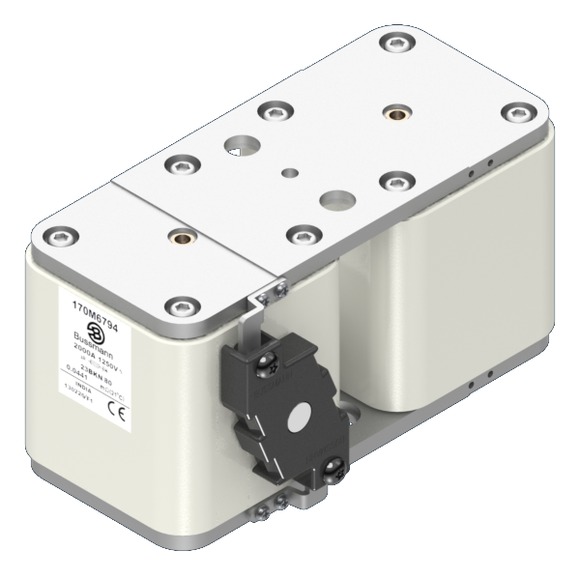

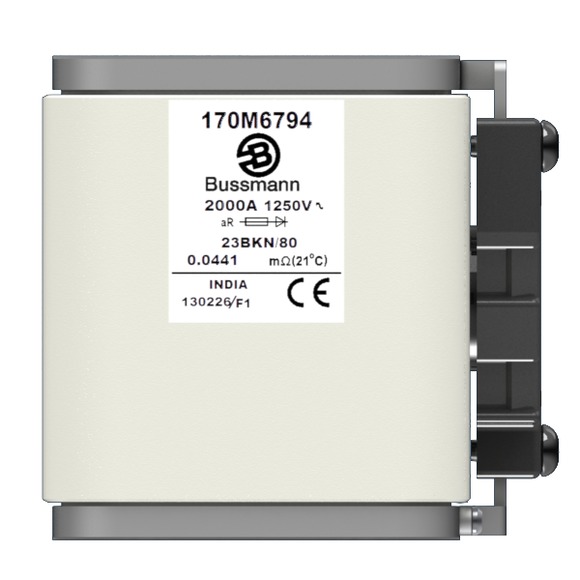

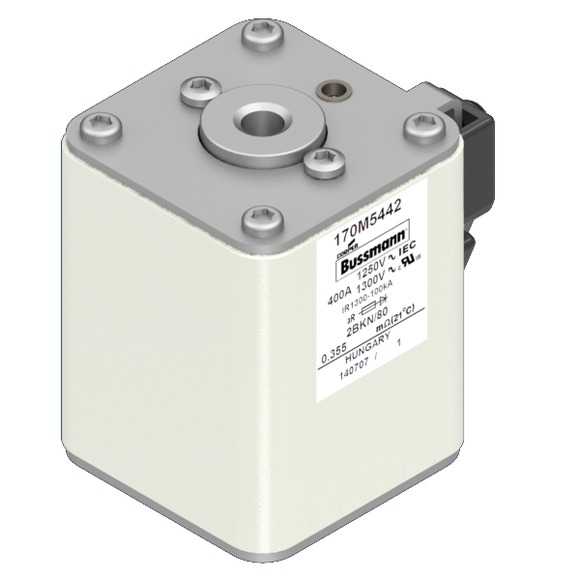

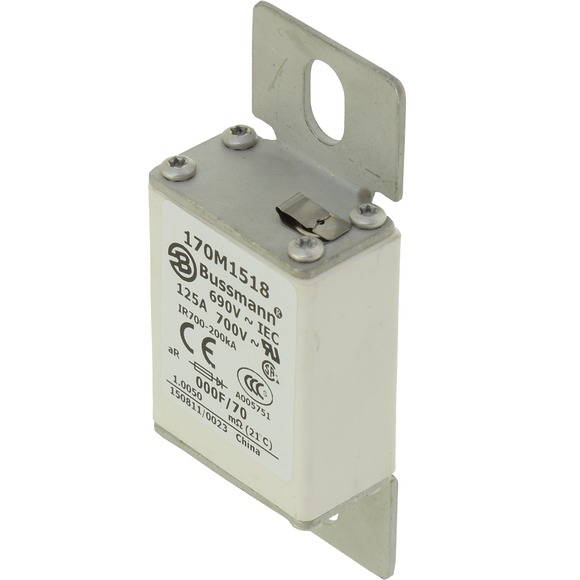

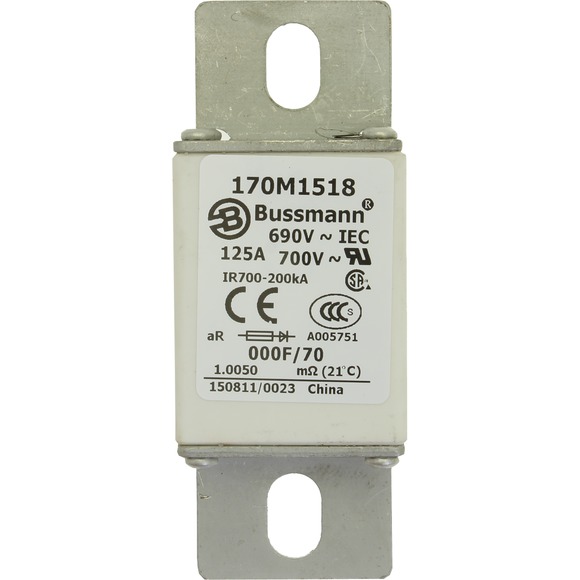

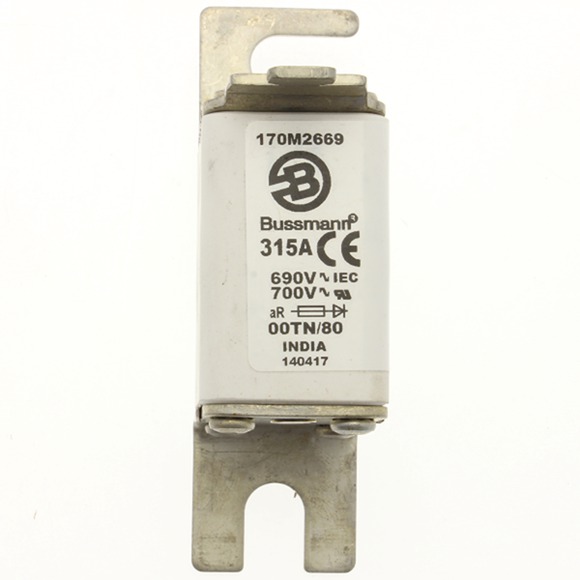

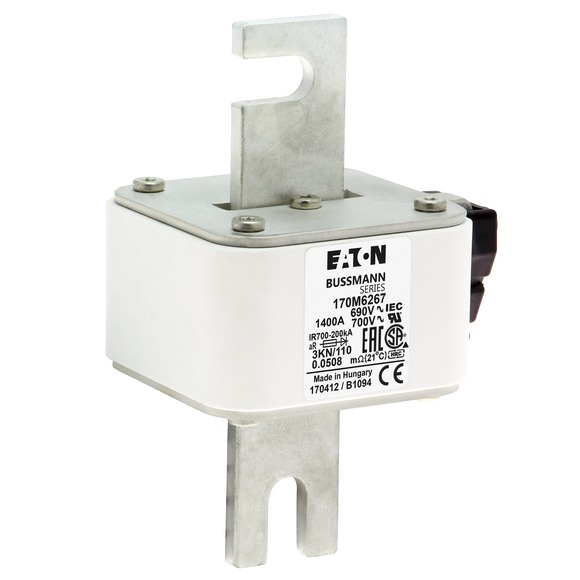

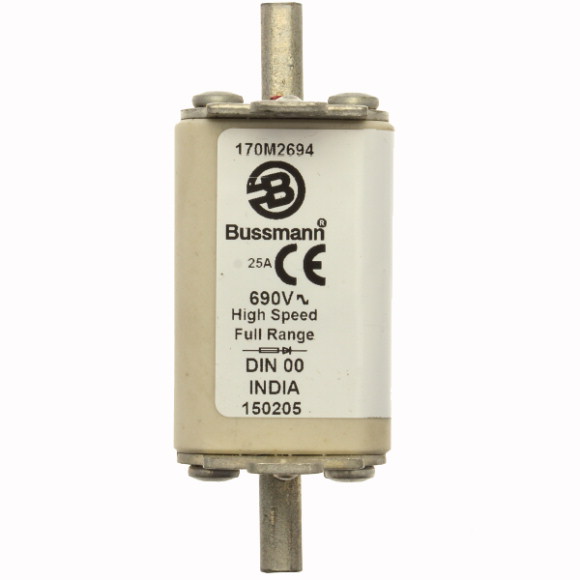

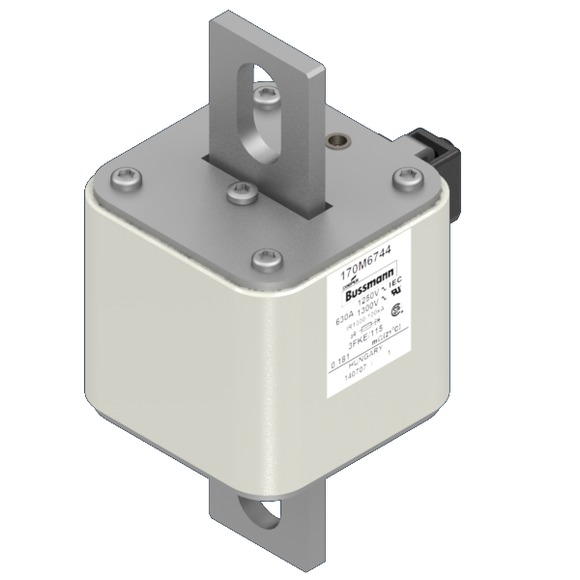

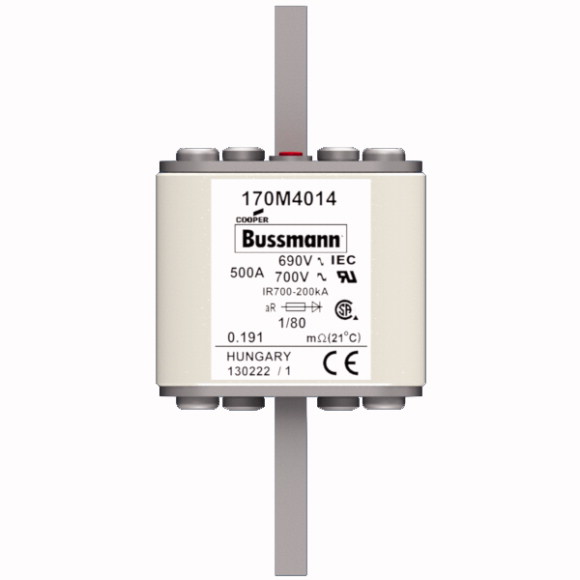

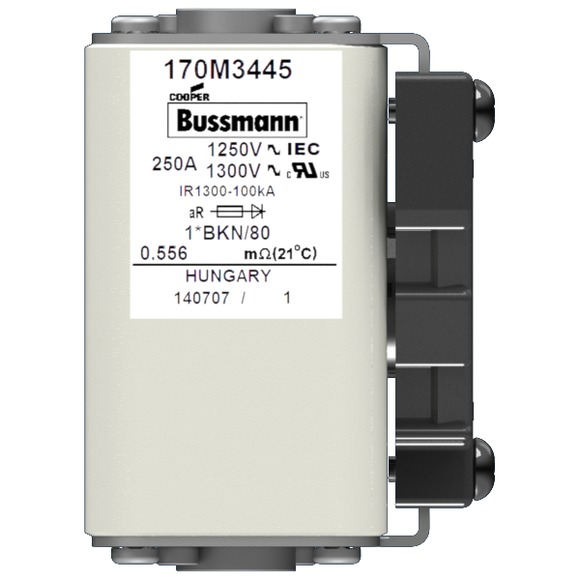

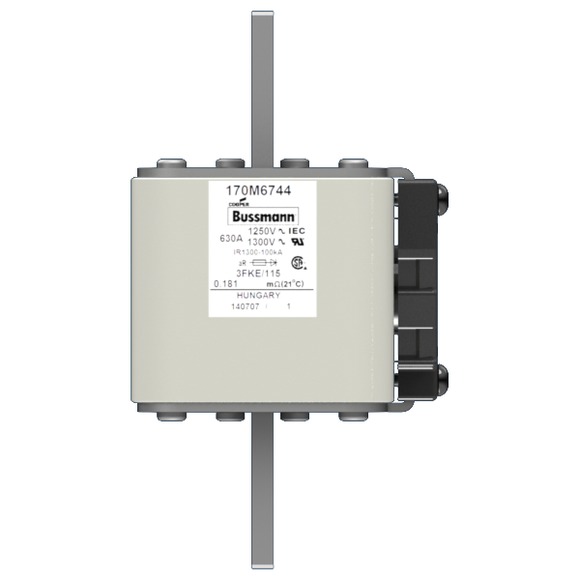

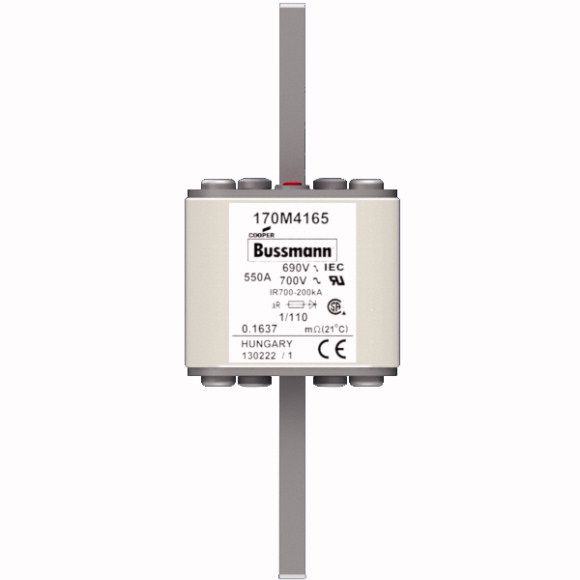

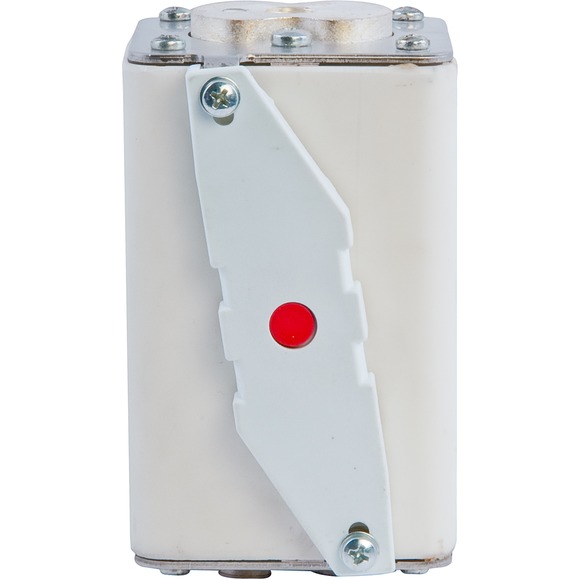

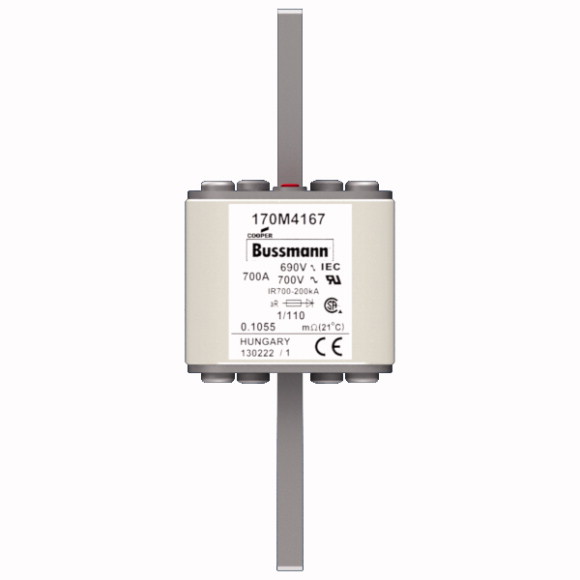

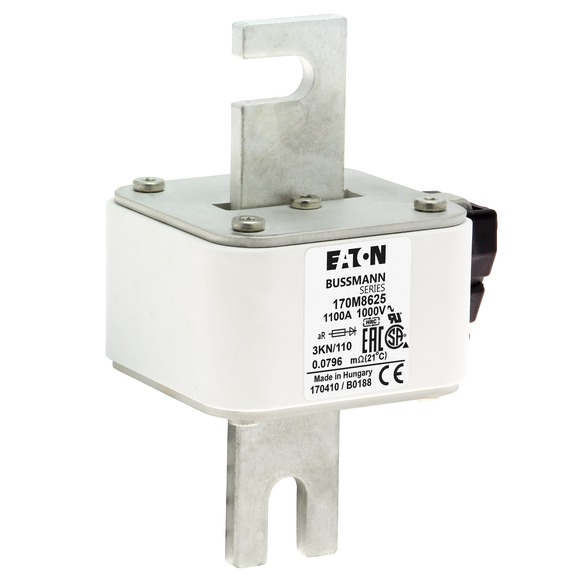

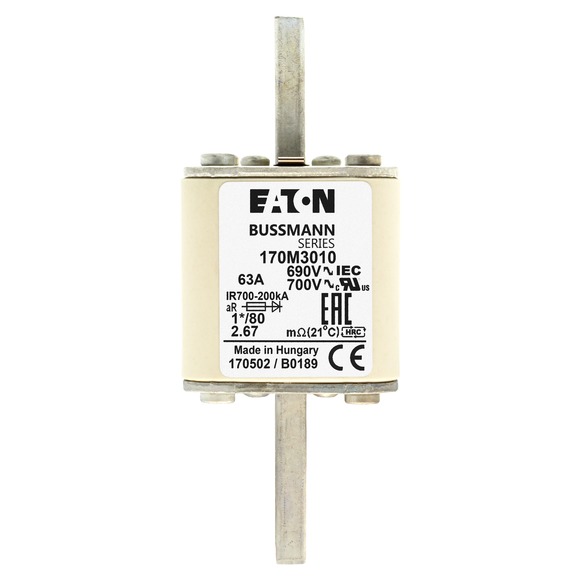

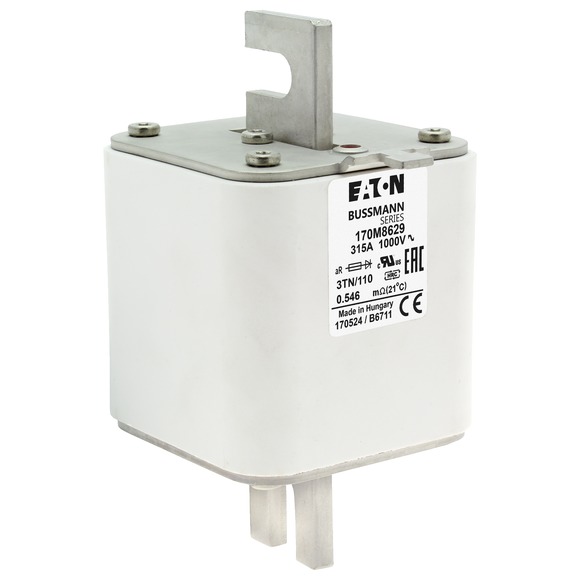

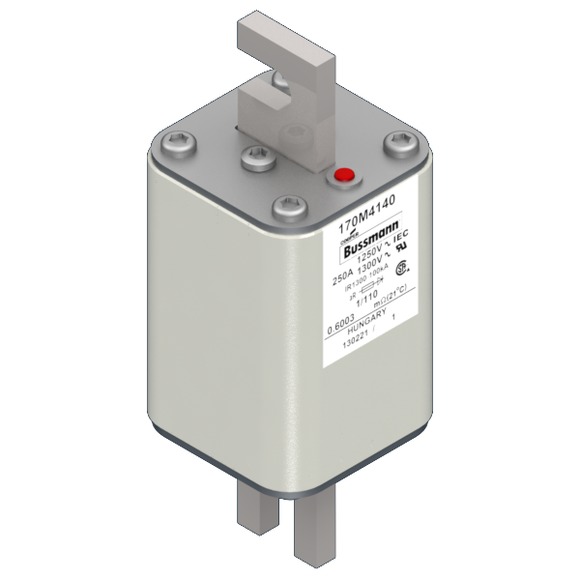

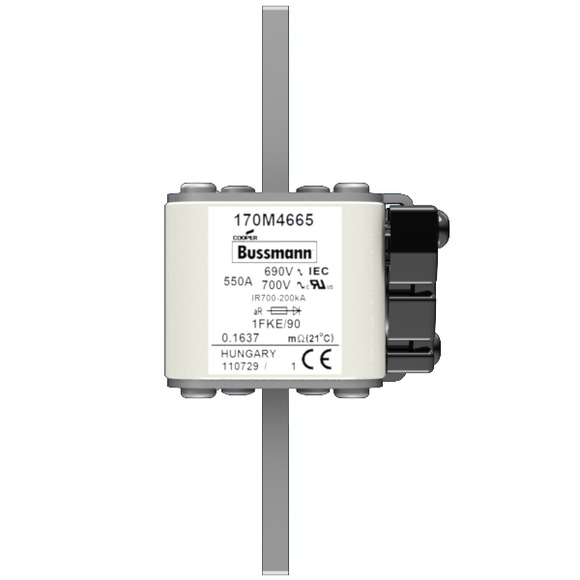

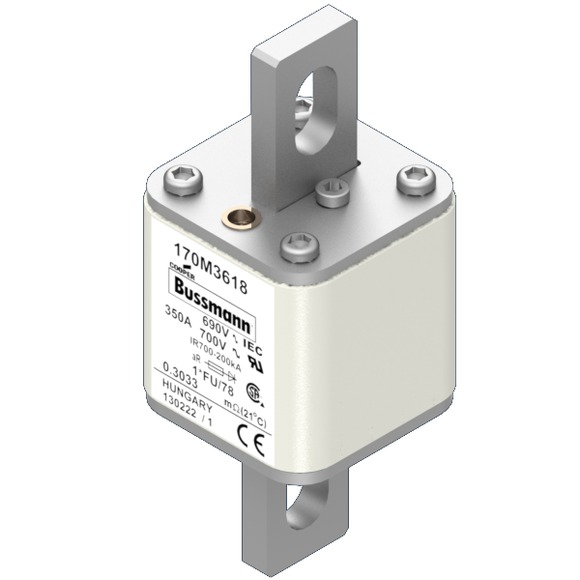

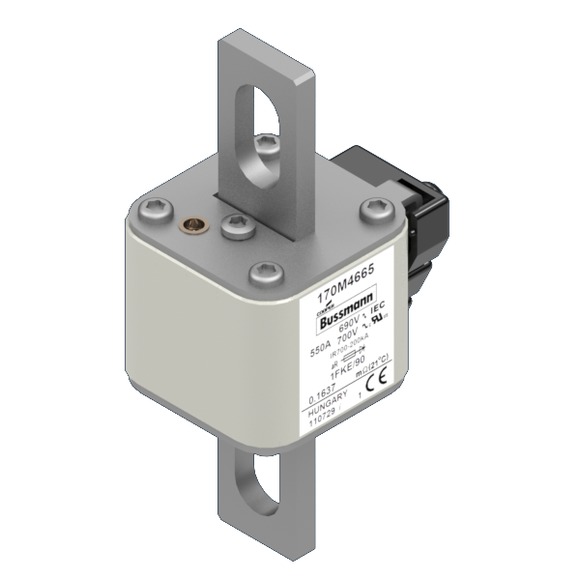

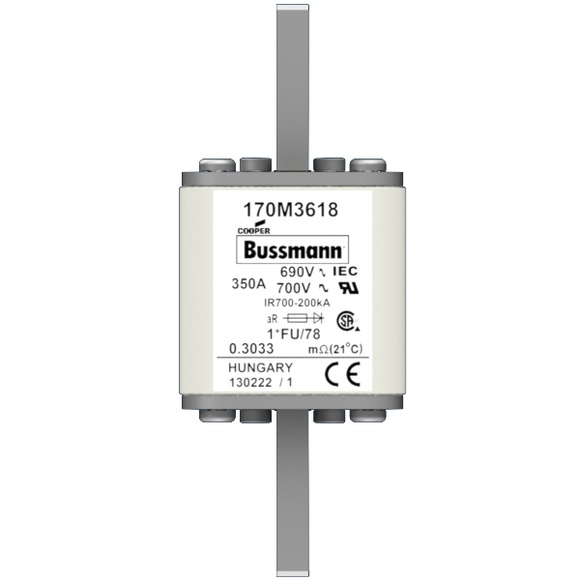

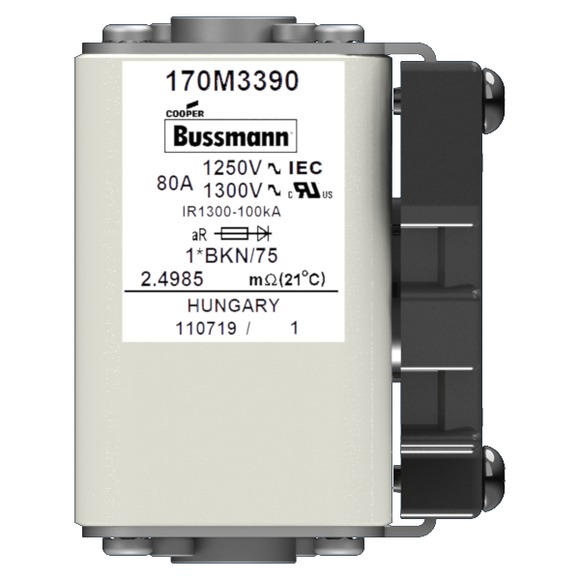

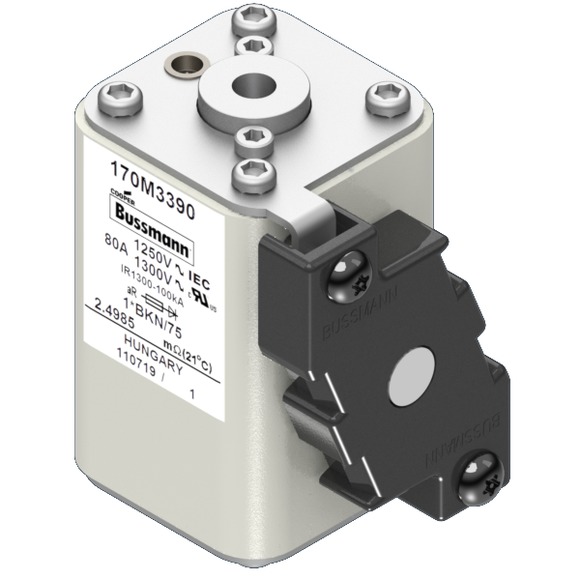

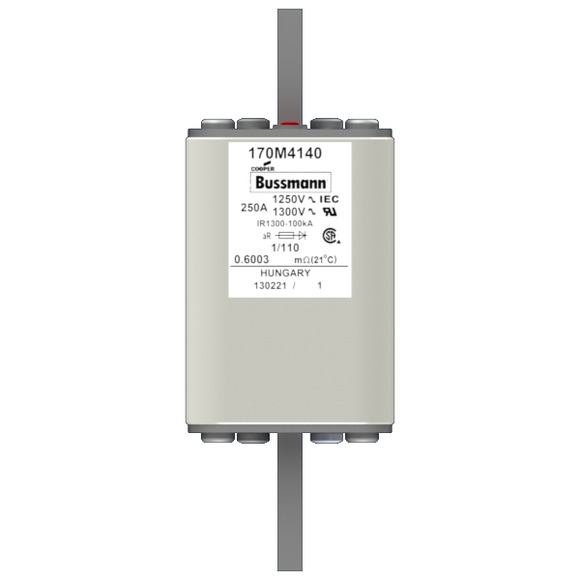

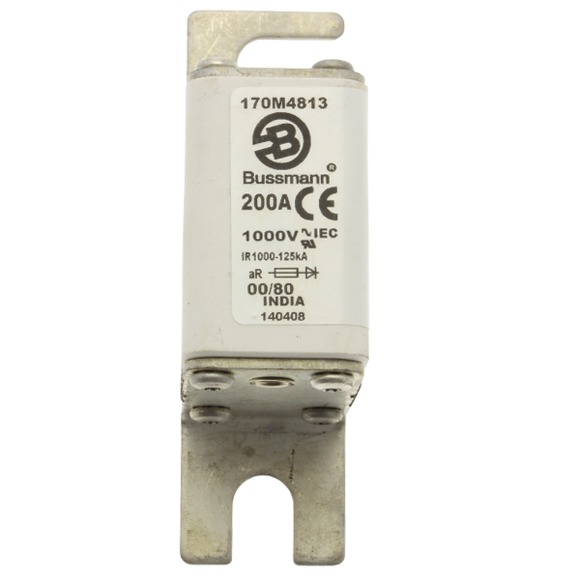

Импортные аналоги (NH, gG/gL)
На рынке также представлены ножевые вставки европейских производителей по стандарту DIN 43620. Совместимы с большинством современных держателей и разъединителей. Отличаются высокой точностью срабатывания и стабильностью характеристик.
Габаритные размеры
Типоразмеры ножевых вставок стандартизованы. Основные габариты для серии ППНИ:
- 00 — размер 45×14 мм, до 160 А
- 1 — размер 50×18 мм, до 250 А
- 2 — размер 58×23 мм, до 400 А
- 3 — размер 70×28 мм, до 630 А
- 4 — размер 76×35 мм, до 1250 А (в некоторых сериях)
При выборе важно учитывать совместимость с держателем — типоразмеры должны строго совпадать.
Области применения
- Вводно-распределительные устройства (ВРУ)
- Главные распределительные щиты (ГРЩ)
- Шкафы распределительные силовые (ШРС)
- Защита силовых трансформаторов
- Промышленные установки и оборудование
- Защита кабельных линий
Критерии выбора
При подборе ножевой плавкой вставки учитывают несколько ключевых параметров.
- Серия — ППН, ППНИ или импортная (NH).
- Габарит — 00, 1, 2, 3 (должен соответствовать держателю).
- Номинальный ток — стандартный ряд: 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 355, 400, 500, 630, 800, 1000, 1250 А.
- Номинальное напряжение — 220В, 380В, 500В, 660В.
- Характеристика срабатывания — gG/gL (универсальная).
- Наличие индикатора — для серии ППНИ (боек) или без индикации (ППН).
- Отключающая способность — до 100 кА для качественных моделей.
Монтаж и замена
Ножевые вставки устанавливаются в специальные держатели (предохранительные блоки), которые монтируются на DIN-рейку или в распределительные панели. Замена поврежденной вставки выполняется без демонтажа держателя — достаточно извлечь ее и установить новую.
Важные правила:
- Перед заменой по возможности отключите нагрузку в цепи.
- Убедитесь, что новая вставка имеет те же параметры (ток, напряжение, габарит).
- Не устанавливайте вставку большего номинала — это приведет к потере защиты.
- Для серии ППНИ проверяйте состояние бойка перед установкой.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Высокая отключающая способность (до 100 кА) | Требуется замена после срабатывания |
| Широкий диапазон токов — до 1250 А | Нет автоматического повторного включения |
| Простая замена без отключения проводов | Нужны запасные вставки |
| Визуальная индикация (ППНИ) | Чувствительность к механическим повреждениям |
| Токоограничение — быстрое отключение КЗ | Ограниченная селективность |
