Разделитель сигналов

Назначение и области применения

Приборы востребованы там, где требуется размножить управляющий параметр без потери точности. Один датчик давления, температуры или уровня передаёт данные на контроллер, пульт оператора и в систему аварийной сигнализации. Все три приёмника гальванически развязаны друг от друга. Это исключает взаимное влияние и защищает входные модули от повреждений.

На производствах устройства монтируют в шкафах автоматики рядом с программируемыми контроллерами и частотными преобразователями. В системах диспетчеризации зданий они передают сигналы от распределённых датчиков на центральный пульт. В охранно-пожарных системах модули развязки повышают надёжность шлейфов и упрощают диагностику. В управлении освещением разделители подают одну команду на несколько исполнительных реле.

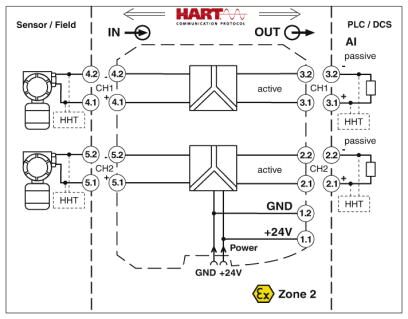

Принцип работы

Внутри установлен изолирующий усилитель на трансформаторной или оптронной развязке. Входной аналоговый параметр преобразуется в оптический или магнитный импульс. Проходит через изоляционный барьер. Восстанавливается в исходном формате на выходе. Архитектура полностью разрывает электрическую связь между входом и выходами. Общий проводник отсутствует — земляные контуры не образуются.

Встроенные фильтры подавляют высокочастотные наводки от электродвигателей, инверторов и сварочных аппаратов. На выходе разделителя присутствует чистый параметр без искажений. Его можно подавать на измерительные входы контроллеров. Некоторые модели усиливают сигнал — это важно при передаче на расстояния свыше 100 метров.

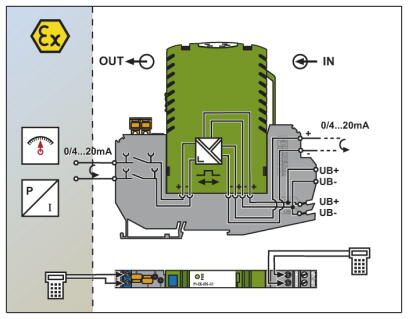

Отдельные модификации преобразуют токовую петлю 4–20 мА в напряжение 0–10 В и обратно. Это позволяет стыковать оборудование разных производителей без дополнительных согласующих устройств.

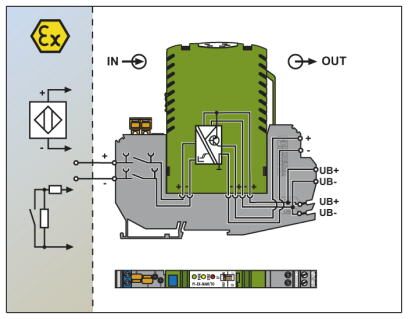

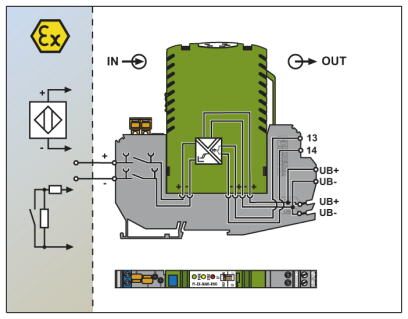

Конструкция

Большинство промышленных моделей выполнены в корпусах из ударопрочного негорючего пластика. Крепятся на DIN-рейку шириной 35 мм. Ширина модуля зависит от функциональности: простые одноканальные варианты — 6,2 мм, с преобразованием и настройкой — 12,5 мм, многоканальные — до 22,5 мм. Компактные решения размещают до 15 каналов на одном погонном метре рейки.

Клеммные соединения двух типов. Винтовые зажимы надёжны, привычны монтажникам, требуют контроля усилия затяжки. Пружинные (push-in) обеспечивают быстрый монтаж без инструмента, сохраняют постоянное контактное давление, устойчивы к вибрациям. Оба варианта есть в ассортименте.

Корпуса имеют степень защиты IP20 — достаточно для закрытых распределительных щитов. Для агрессивных сред предусмотрены герметичные модели с влагозащищёнными разъёмами.

Критерии выбора

Ориентируются на пять параметров. Тип входного сигнала — устройство должно поддерживать диапазон датчика или контроллера. Количество выходных каналов — определите число приёмников. Наличие гальванической развязки — для ответственных систем обязательна развязка по трём цепям. Способ монтажа и габариты — учитывайте свободное пространство в щите. Условия эксплуатации — температура, влажность, вибрации.

Обращают внимание на питание. Модели с питанием от входного сигнала проще в монтаже, но ограничены по выходной мощности. Устройства с отдельным питанием 24 В DC стабильны независимо от уровня входа, требуют прокладки дополнительных проводников.

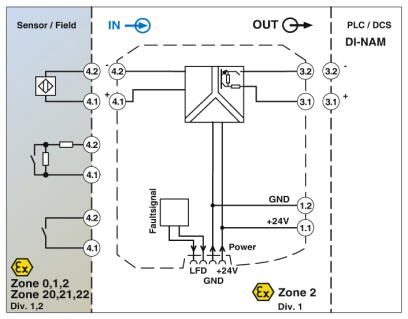

Монтаж и подключение

Работы выполняют при отключённом питании. Модуль закрепляют на DIN-рейке до щелчка — это гарантирует механическое соединение и электрический контакт через шину заземления. Подключение ведут по схеме на корпусе: входные клеммы маркированы «IN» или «Input», выходные — «OUT» или «Output», питание — «24V» и «0V».

Соблюдают полярность подключения. Ошибка приводит к искажению или отсутствию сигнала. Для линий длиннее 10 метров используют экранированные кабели. Экран подключают только на одной стороне — со стороны приёмника или разделителя.

Запрещено объединять нулевые проводники разных выходных каналов. Это нарушает гальваническую развязку. Каждый канал ведут отдельной парой проводов до своего приёмника.

Проверка работоспособности

После монтажа подают питание. Мультиметром проверяют наличие сигнала на каждом выходе. Входное и выходное значения должны совпадать в пределах погрешности. При преобразовании сверяют соответствие: вход 12 мА — выход 6 В (если настроено 4–20 мА в 0–10 В). При отсутствии сигнала проверяют питание и подключение. При несовпадении корректируют DIP-переключателями.

Исправный прибор передаёт данные без искажений. При перегрузке или коротком замыкании электроника ограничивает ток. Регулярного обслуживания не требуется — достаточно периодического осмотра и проверки клемм.

Сравнение с разветвителем

Пассивный разветвитель — клеммная колодка, соединяющая вход с несколькими выходами. Нет активной электроники, не требует питания. Не даёт гальванической развязки, не фильтрует помехи, не защищает от перенапряжений. Любой скачок на одном выходе передаётся на вход и остальные приёмники.

Разделитель — активное устройство с усилителем, фильтрами и изолирующим барьером. Полностью разрывает электрическую связь между цепями. Подавляет наводки, стабилизирует уровень сигнала. Монтаж сложнее из-за питания и настроек. В работе надёжнее и точнее, но дороже.

Для простых цепей с короткими линиями достаточно разветвителя. Там, где важна точность и защита оборудования, используют разделитель.

Преимущества и ограничения

Рекомендации по эксплуатации

Для продления срока службы соблюдайте правила. Регулярно осматривайте модули на повреждения и следы перегрева. Не превышайте допустимую нагрузку по каждому выходному каналу — указана в паспорте. При замене отключайте питание на время демонтажа. Используйте сертифицированные провода соответствующего сечения — заниженное сечение ведёт к нагреву и потере точности.

При нестабильном сигнале, самопроизвольных срабатываниях или нагреве корпуса обращайтесь к специалистам. Самостоятельный ремонт не допускается и ведёт к потере гарантии. Своевременное обращение в сервисную службу предотвратит аварийные остановки производства.
