Описание

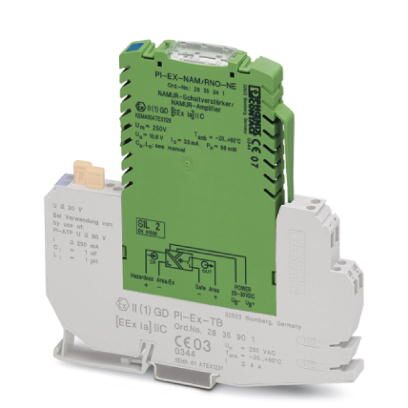

Взрывобезопасный (Ex i) двоичный вход: Коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Двоичные сигналы передаются в безопасную зону. Релейный выход (размыкающий контакт), функция обнаружения ошибок в линии. Устройство для гальванической развязки 3 цепей.
Коммерческие данные
| Код заказа | 2835367 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 338 (IF-2002) |
| GTIN | 4017918178475 |
| Вес/шт. (без упаковки) | 77,710 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,4 мм |
|---|---|
| Высота | 145 мм |
| Глубина | 147 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (вертикальный монтаж) |
|---|---|
| -20 °C ... 55 °C (горизонтальный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (относительная влажность, без выпадения конденсата) |
| Помехоустойчивость | EN 61326: 1997 |
Входные данные
| Цепь управления | искробезопасный |
|---|---|
| Применяемые входные источники | Бесконтактные датчики NAMUR |
| сухие переключающие контакты | |
| переключающие контакты с шунтирующим резистором | |
| Напряжение без нагрузки | 8,2 В DC ±10 % |
| Порог переключения (с ослаблением) | |
| Порог переключения (без ослабления) | > 2,1 мА (без ослабления согласно EN 60947-5-6) |
| Обнаружение нарушений в линии | включение / отключение производится с помощью DIP-переключателей |
Выходные данные
| Выходной переключающий контакт | Релейный выход |
|---|---|
| Конфигурируемый / программируемый | Изменение логики работы входов/выходов производится с помощью DIP-переключателей |
| Исполнение контакта | Размыкатель |
| Материал контакта | AgSnO, с покрытием золотом |
| Макс. ток продолжительной нагрузки | 1 A (30 В DC) |
| 0,5 A (125 В AC) | |
| мин. ток контакта | 1 мА |
| Долговечность механическая | 107 коммутационных циклов |
| Долговечность, электрич. | 2x 105 коммутационных циклов (при полной нагрузке) |
Питание
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. | макс. 40 мА |
| Рассеиваемая мощность | макс. 0,8 Вт (24 V) |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Испытательное напряжение, вход / выход | 1,5 кВ AC |
| Напряжения изоляции, вход / выход / питание | 0,25 кВeff |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| желтый светодиод (индикатор состояния) | |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
| Излучение электромагнитных помех | EN 61326: 1997 |
| Материал корпуса | Полиамид РА, неусиленный |
| Цвет | зеленый |
Данные по безопасности
| Макс. выходное напряжение Uo | 10,6 В |
|---|---|
| Макс. выходной ток Io | 33 мА |
| Макс. выходная мощность Po | 86 мВт |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 230 мГн |
| макс. внешняя емкость Co | 72,9 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 110 мГн |
| макс. внешняя емкость Co | 16,2 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 30 мГн |
| макс. внешняя емкость Co | 2,3 мкФ |
| Спецификации по взрывозащищенности | [EEx ia] IIC, EX II (1)GD, KEMA 00 ATEX 1126 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
|---|---|
| Излучение помех | EN 61326: 1997 |
| Помехоустойчивость | EN 61326: 1997 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа | IIA |
| IIB | |
| IIC | |
| Спецификации по взрывозащищенности | [EEx ia] IIC, EX II (1)GD, KEMA 00 ATEX 1126 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210121 |
|---|---|
| eCl@ss 4.1 | 27210121 |
| eCl@ss 5.0 | 27210121 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210121 |
| eCl@ss 9.0 | 27210121 |
ETIM
| ETIM 2.0 | EC001485 |
|---|---|
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| ETIM 7.0 | EC001485 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
