Принцип работы
Устройство принимает данные от одного интерфейса и преобразует в протокол другого. В зависимости от модели поддерживает прозрачный режим передачи или режим агента. В прозрачном режиме шлюз передаёт запросы без изменений. В режиме агента устройство само опрашивает датчики, сохраняет данные и оперативно передаёт их системе по первому запросу.
Преобразователь может выступать в роли Master (ведущего) или Slave (ведомого). В режиме Master он опрашивает подключённые устройства и отправляет данные в сеть. В режиме Slave ожидает запросы от системы верхнего уровня.
Конструктивные особенности

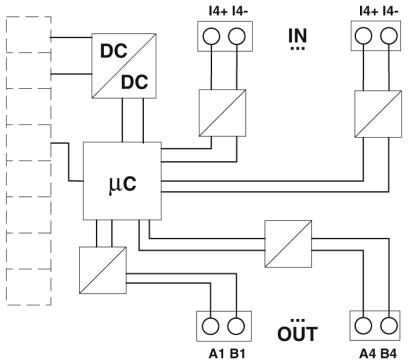

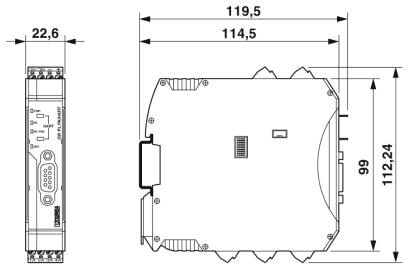

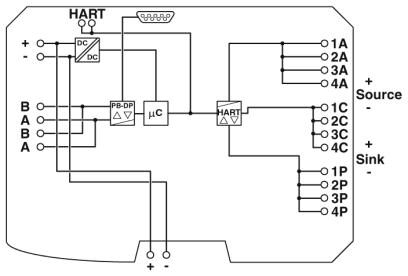

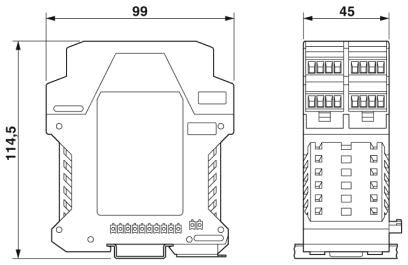

Корпус выполнен из ударопрочного пластика или алюминия. Крепится на DIN-рейку шириной 35 мм. Ширина модуля зависит от количества портов — от 22 до 52 мм. Клеммные соединения — винтовые или пружинные. Большинство моделей имеют степень защиты IP30.
Для работы в жёстких условиях доступны модели с расширенным температурным диапазоном от -40 до +75 °C. Некоторые производители предлагают модификации с гальванической изоляцией последовательных портов до 2 кВ.
Ключевые характеристики
- Поддерживаемые протоколы: Modbus RTU, Modbus ASCII, Modbus TCP
- Интерфейсы: RS-232, RS-422, RS-485, Ethernet 10/100BaseT(X)
- Количество портов: от 1 до 8 последовательных, от 1 до 2 Ethernet
- Режимы работы: Master, Slave, прозрачный режим, режим агента
- Поддержка HART, PROFINET, EtherNet/IP (у некоторых моделей)
- Настройка: веб-интерфейс, утилита для Windows, Telnet
- Питание: 12–48 В DC, резервирование у некоторых моделей
- Рабочая температура: от -40 до +75 °C (промышленные модели)
Области применения
- Интеграция устройств с RS-485 в сети Ethernet
- Подключение устаревших приборов к современным контроллерам
- Объединение оборудования разных производителей
- Модернизация систем управления без замены полевых устройств
- Удалённое управление и мониторинг через интернет
Критерии выбора
При подборе преобразователя учитывают несколько параметров. Тип интерфейса — определите, какой протокол использует ваше оборудование: Modbus RTU, ASCII или TCP. Количество портов — сколько устройств нужно подключить. Режим работы — требуется ли преобразование «один к одному» или поддержка нескольких ведомых устройств. Условия эксплуатации — температура, влажность, наличие помех — выбирайте модели с гальванической изоляцией и расширенным температурным диапазоном.
Обращают внимание на возможность настройки через веб-интерфейс — это упрощает конфигурацию и диагностику. Наличие инструментов мониторинга трафика помогает быстро находить неисправности. Поддержка резервирования питания повышает надёжность системы.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Интеграция оборудования разных поколений | Требует настройки параметров портов |
| Гальваническая изоляция (у многих моделей) | Стоимость выше у многофункциональных моделей |
| Работа в широком температурном диапазоне | Ограниченная пропускная способность |
| Поддержка нескольких протоколов | Нужен квалифицированный монтаж и настройка |
| Режим агента для быстрого опроса устройств | Не подходят для высокоскоростных приложений |
Монтаж и подключение
Устройство закрепляют на DIN-рейке до щелчка. Подключение выполняют по схеме на корпусе. Для последовательных портов используют витую пару с экраном. Экран подключают только на одной стороне — со стороны приёмника или преобразователя.
При подключении к сети Ethernet используют патч-корд категории не ниже Cat5e. Для настройки через веб-интерфейс нужно узнать IP-адрес устройства — он указан на корпусе или в документации. Параметры последовательного порта (скорость, чётность, стоп-биты) должны совпадать с настройками подключаемого оборудования.
Для моделей с резервированием питания подключают оба входа к разным источникам. Это гарантирует работу устройства при отключении одного из них.
Настройка и диагностика
Настройка выполняется через веб-интерфейс, утилиту для Windows, Telnet или последовательную консоль. В веб-интерфейсе доступны основные параметры: режим работы, настройки портов, сетевые параметры. Некоторые модели поддерживают расширенную диагностику с мониторингом трафика и журналом событий.
При возникновении проблем с обменом данными проверяют параметры последовательного порта и соответствие настроек. Встроенные средства диагностики позволяют оперативно выявлять неисправности. Функция «одного клика» собирает полный комплект данных для технической поддержки.
