Устройство и принцип работы

Конструктивно панель оператора состоит из нескольких ключевых элементов. Лицевая сторона содержит дисплей (TFT-матрица) и сенсорный слой (резистивный или емкостный) либо физические кнопки. Внутри корпуса расположен процессор, оперативная и flash-память для хранения управляющих программ, а также порты связи. Тыльная сторона оснащена клеммными колодками для подключения питания и интерфейсными разъемами (RS232, RS485, Ethernet, USB). Многие модели имеют встроенный супервизор для контроля температуры и аппаратный watchdog для автоматической перезагрузки при зависании.

Принцип работы основан на обмене данными с контроллерами по промышленным протоколам (Modbus RTU, Modbus TCP, Profibus, CANopen и другим). Панель оператора получает от ПЛК значения технологических параметров, отображает их на экране в виде цифр, графиков или мнемосхем и передает команды оператора обратно на исполнительные механизмы. Связь может быть как проводной, так и беспроводной (опционально). Проект визуализации создается в специальном ПО производителя (например, EKF PRO-Screen Studio, Weintek EasyBuilder Pro, Delta DOPSoft) и загружается в панель через USB или сеть.

Типы панелей оператора

По типу дисплея

• Графические TFT — цветные дисплеи с диагональю от 4,3 до 15,6 дюймов. Отображают сложные мнемосхемы, графики, тренды и видео. Являются стандартом для современной автоматизации.
• Текстовые — монохромные ЖК-дисплеи с 2–4 строками символов. Используются для простых задач — отображения текущих значений и настройки уставок. Бюджетное решение для небольших установок.

По типу управления

• Сенсорные — управление осуществляется через касание экрана. Наиболее распространенный тип. Могут использоваться даже в перчатках (резистивные модели).
• Кнопочные — оснащены мембранной клавиатурой с тактильной обратной связью. Применяются во взрывоопасных зонах или там, где сенсор неудобен (частые влажные руки, агрессивные среды).

По типу установки

• Панельные (для врезного монтажа) — монтируются в вырез на панели управления или щите. Лицевая сторона выступает наружу, корпус скрыт внутри. Имеют класс защиты лицевой панели IP65/IP66 (пылевлагозащита).
• Настольные / переносные — комплектуются подставкой или ручкой. Используются для временного подключения или диагностики оборудования на месте.
• Встраиваемые в стойку 19" — монтируются в телекоммуникационные шкафы, обычно имеют высоту 1U или 2U и выдвижную конструкцию.

По поддерживаемым протоколам

Современные панели поддерживают десятки драйверов для разных контроллеров: Modbus (RTU/ASCII/TCP), Siemens S7 (ISO-on-TCP), Mitsubishi MC, Omron FINS, Allen-Bradley CIP и другие. Чем шире список протоколов — тем универсальнее устройство.

Области применения

• Производственные линии и станки с ЧПУ
• Системы автоматизации зданий (диспетчеризация инженерных систем)
• Насосные станции и очистные сооружения
• Котельные и тепловые пункты
• Системы вентиляции и кондиционирования (HVAC)
• Робототехника и сборочные цеха
• Автоматизация складов и конвейеров

Критерии выбора

При подборе панели оператора учитывают несколько ключевых параметров.

1. Диагональ и разрешение экрана — зависит от объема отображаемой информации. Для простых установок достаточно 4,3". Для сложных мнемосхем требуется 7"–10,1" с разрешением от 800×480.
2. Поддержка протоколов — убедитесь, что панель совместима с вашим контроллером (Modbus — универсальный вариант).
3. Интерфейсы связи — Ethernet необходим для быстрой загрузки проектов и работы в современных сетях; RS485/RS232 — для подключения к старым контроллерам.
4. Климатическое исполнение — диапазон рабочих температур. Для неотапливаемых помещений нужны модели от -20°C до +60°C.
5. Степень защиты — для щитов внутри помещения достаточно IP20 со стороны корпуса и IP65 с лицевой стороны. Для наружных установок — IP66.
6. Объем памяти — определяет сложность проекта (количество экранов, переменных, графиков).
7. Наличие звукового сигнала и светодиодной индикации — для оповещения об авариях.

Монтаж и подключение

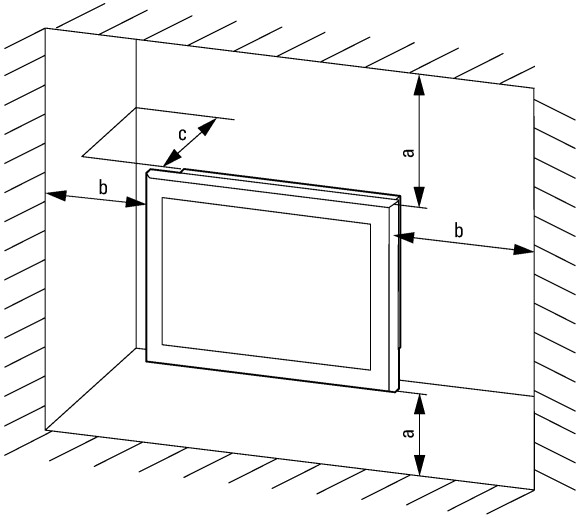

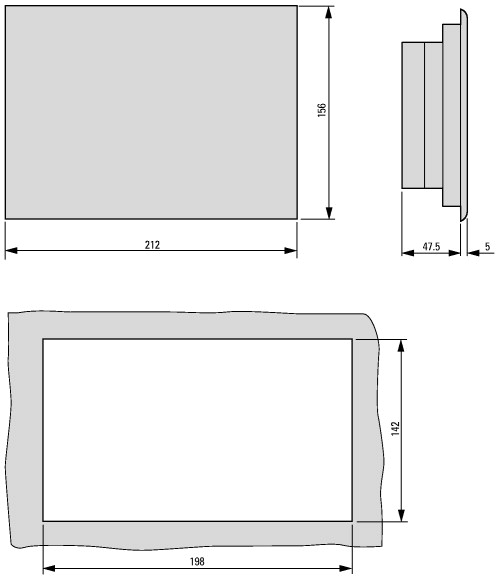

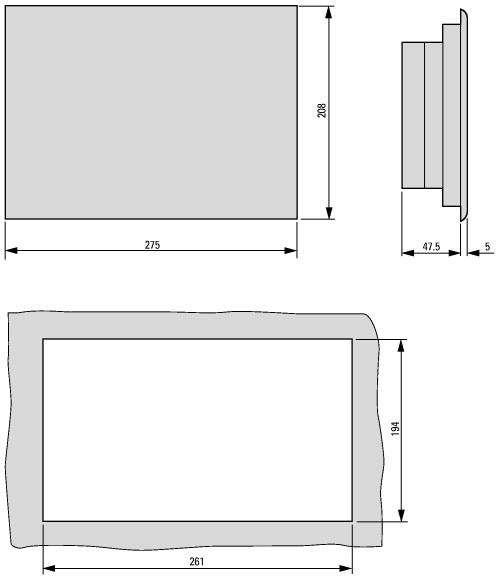

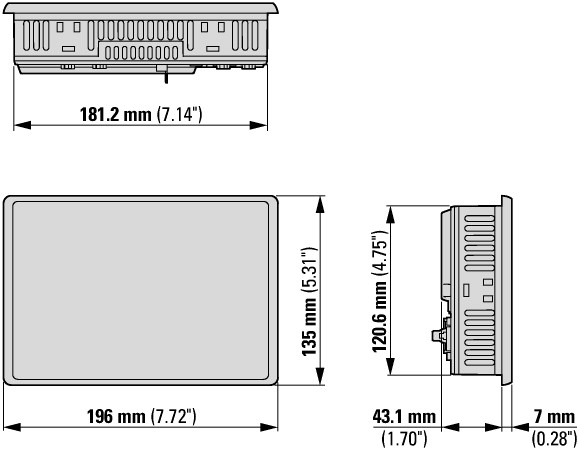

Панель оператора устанавливают в вырез на дверце щита с помощью монтажных кронштейнов (входят в комплект). Важно обеспечить доступ к задней части для подключения кабелей.

1. Подключение питания — обычно 24 В постоянного тока (DC). Питание должно быть стабилизированным, с защитой от импульсных помех.
2. Подключение связи — кабель от интерфейсного порта панели прокладывается к соответствующему порту контроллера. Для RS485 используется витая пара с экраном. Для Ethernet — патч-корд категории не ниже Cat5e.
3. Заземление — для экранированных моделей обязательно подключение к шине заземления щита во избежание помех.
4. Загрузка проекта — через USB-флешку, Ethernet или COM-порт с помощью фирменного ПО.

После подключения проверяют обмен данными, калибруют сенсор (при необходимости) и тестируют сценарии управления в ручном режиме.
