Где применяется разделительный усилитель
Разделительные усилители используются на производствах. Ставятся в котельных и насосных станциях. Применяются в системах вентиляции. Подходят для взрывоопасных зон. Устанавливаются в щитах управления. Работают с разными датчиками. Защищают линии от помех. Передают сигналы на контроллеры. Обеспечивают изоляцию цепей.
Используются в системах диспетчеризации. Применяются на объектах ЖКХ. Ставятся на пищевых производствах. Подходят для нефтегазовой отрасли. Работают в химической промышленности.
Как устроен разделительный усилитель
Внутри прибора — входной каскад. Он принимает сигнал от датчика. Дальше — усилитель. Он повышает уровень сигнала. Гальваническая развязка изолирует цепи. Выходной каскад формирует сигнал для контроллера. Корпус — термостойкий пластик. Монтаж на DIN-рейку. Работает при температуре от -25 до +40 °C.
Контакты выполнены из лужёной меди. Это даёт надёжное соединение. Корпус защищает от пыли и влаги. Устройство компактное — занимает мало места. Многие модели имеют светодиодную индикацию. Она показывает состояние прибора. Есть настройка DIP-переключателями.
Основные характеристики при выборе
| Параметр | Что значит | На что влияет |
|---|---|---|
| Количество каналов | Один или два канала | Сколько датчиков подключается |
| Входной сигнал | 4–20 мА, 0–10 В, NAMUR | Совместимость с датчиками |
| Выходной сигнал | Аналоговый, транзисторный, релейный | Куда подключать |
| Гальваническая развязка | Между входом и выходом | Уровень защиты от помех |
| Напряжение питания | 24 В постоянного тока | Совместимость с системой |
| Степень защиты | IP20, IP55, IP67 | Условия эксплуатации |
| Монтаж | DIN-рейка | Установка в щит управления |
| Сертификаты | SIL, ATEX, IECEx | Для опасных зон |
Типы разделительных усилителей

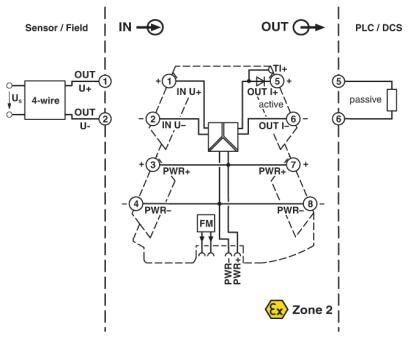

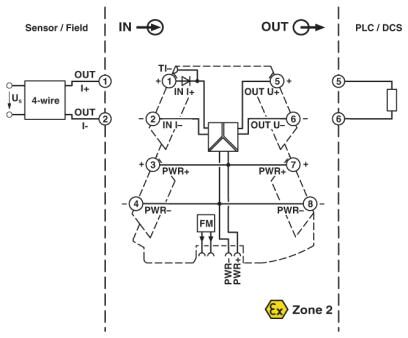

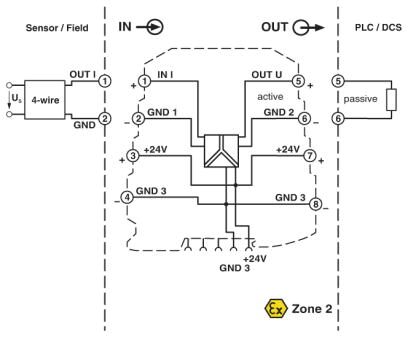

Аналоговые — работают с током и напряжением. Подходят для большинства задач. Преобразуют сигнал 4–20 мА или 0–10 В. Простые в настройке.

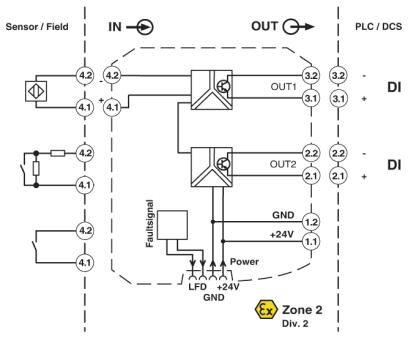

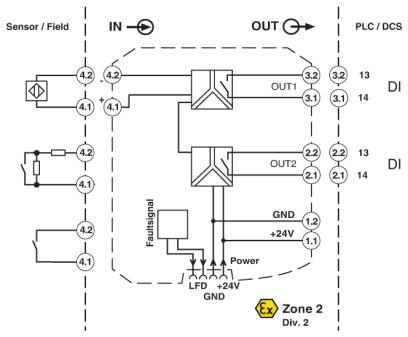

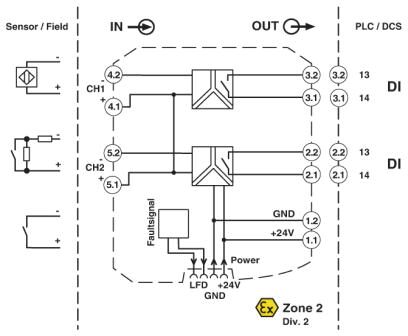

Коммутирующие NAMUR — для бесконтактных датчиков. Передают сигнал через транзистор. Есть контроль ошибок в линии. Подходят для выключателей и датчиков приближения.

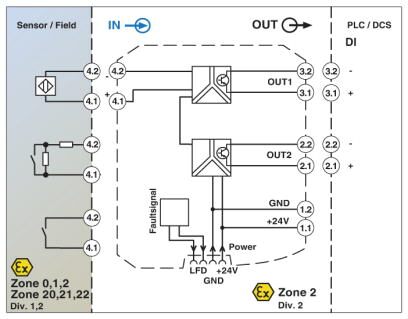

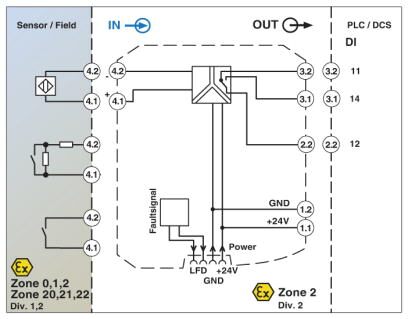

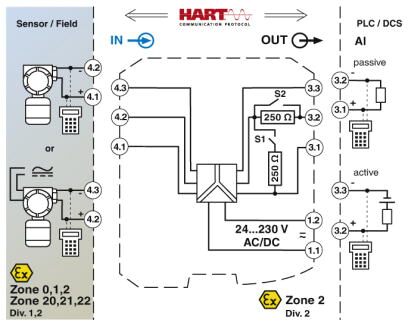

Искробезопасные — для взрывоопасных зон. Имеют сертификаты ATEX и IECEx. Обеспечивают максимальную защиту. Используются на нефтегазовых объектах.
Многоканальные — для нескольких датчиков. Экономят место в щите. Упрощают монтаж. Подходят для больших систем.
Как выбрать разделительный усилитель
При выборе учитывайте пять параметров.
- Тип входного сигнала — что выдаёт датчик. Ток 4–20 мА. Напряжение 0–10 В. Или NAMUR.
- Требуемый выходной сигнал — что нужно контроллеру. Аналоговый. Транзисторный. Или релейный.
- Количество каналов — сколько датчиков подключается. Один или два.
- Условия эксплуатации — где стоит устройство. Для взрывоопасных зон — искробезопасные модели.
- Дополнительные функции — настройка сигналов. Индикация состояния. Обнаружение ошибок.
Если сомневаетесь — позвоните менеджеру. Поможем с выбором.
Преимущества разделительных усилителей
| Преимущество | Пояснение |
|---|---|
| Защита от помех | Гальваническая развязка изолирует цепи. Помехи не проходят. |
| Безопасность | Искробезопасные модели для взрывоопасных зон. |
| Надёжность | Работают десятилетиями. Не требуют частого обслуживания. |
| Универсальность | Подходят для разных датчиков. |
| Простой монтаж | Установка на DIN-рейку. Схема на корпусе. |
| Компактность | Занимают мало места. Ширина от 12,5 мм. |
Популярные бренды в каталоге МВБ
Phoenix Contact — мировой лидер. Модели с настройкой сигналов. Есть сертификаты для систем безопасности.
СТЭЗ — российский производитель. Искробезопасное исполнение. Ширина 12,5 мм. Хорошее соотношение цены и качества.
Gross — надёжные решения. Простые и понятные. Подходят для стандартных задач.
ITK (IEK) — доступная цена. Есть все необходимые функции. Для типовых проектов.
Монтаж и подключение
Установка на DIN-рейку. Схема подключения на корпусе. Подключение строго по схеме производителя.
Правила монтажа:
- Работы при отключённом напряжении.
- Используйте провода подходящего сечения.
- Затягивайте винтовые зажимы с усилием.
- Для сигнальных цепей используйте экранированные кабели.
- После монтажа проверьте настройки.
Обслуживание
Раз в год проверяйте контакты. Очищайте корпус от пыли. Проверяйте соединения. В агрессивных средах проверяйте корпус. При ошибках проверьте настройки и датчик.
Выводы
Разделительные усилители — это надёжность и безопасность. В одном корпусе — усиление, преобразование и развязка. Подходят для любых систем автоматизации.
Правильный выбор защищает оборудование. Повышает точность измерений. Увеличивает срок службы. Ошибка приводит к сбоям. Перед покупкой проконсультируйтесь со специалистом.
