2,1 мА (проводящий)Применяемые входные источникиБесконтактные датчики NAMUR (EN 60947-5-6)Ток короткого замыкания~ 8 мАГистерезис переключенияОбнаружение нарушений в линииРазрыв 0,05 мА IN Короткое замыкание 100 датчика Выходные данныеВыходной переключающий контактРелейный выходИсполнение контакта1 переключающий контакт на каналМатериал контактаAgSnO2, твердое золочениеМаксимальное напряжение переключения250 В AC (2 A, 60 Гц)120 В DC (0,2 А)30 В DC (2 A)Коммутационная способность, макс.500 ВАДолговечность механическая107 коммутационных цикловЧастота переключения 20 Гц (зависимый от нагрузки)ПитаниеДиапазон номинального напряжения питания24 В AC/DC ... 230 В AC/DCДиапазон напряжения питания19,2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц))Потребляемый ток, макс.Рассеиваемая мощность 1,3 ВтПотребляемая мощность 1,3 ВтХарактеристики клеммСечение жесткого проводника мин.0,2 ммСечение жесткого проводника макс.1,5 ммСечение гибкого проводника мин.0,2 ммСечение гибкого проводника макс.1,5 ммСечение провода AWG мин.24Сечение провода AWG макс.16Длина снятия изоляции8 ммТип подключенияЗажимы Push-inОбщие сведенияКоличество каналов2Ступенчатая характеристика (10-90%)тип. 6 мс (Замыкающий контакт: Выход-Вход)тип. 6 мс (Замыкающий контакт: Вход-Выход)тип. 4 мс (Размыкающий контакт: Вход-Выход)тип. 10 мс (Размыкающий контакт: Выход-Вход)Индикатор состоянияСветодиод. индикатор, зеленый (напряжение питания, PWR)желтый светодиод (коммутационное состояние)красный светодиод (сбои в линии)Класс воспламеняемости согласно UL 94V0Степень загрязнения2Категория перенапряженияIIIЭлектромагнитная совместимостьСоответствует Директиве по ЭМСИзлучение электромагнитных помехEN 61000-6-4Материал корпусаPA 6.6-FRЦветcерыйНаименованиеВход / выходГальваническая развязка375 В (Амплитудное значение согласно EN 60079-11)НаименованиеВход / питаниеГальваническая развязка375 В (Амплитудное значение согласно EN 60079-11)300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))2,5 кВ AC (50 Гц, 1 мин., проверочное напряжение)НаименованиеВыход 1/выход 2/вход, питаниеГальваническая развязка300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения III; степень загрязнения 2, безопасное разделение согласно EN 61010-1))2,5 кВ (50 Гц, 1 мин., проверочное напряжение)Соответствие нормамСоответствие требованиям ЕС, в дополнение к EN 61326-1ATEX II 3 G Ex nA nC IIC T4 Gc XUL, США / КанадаUL 508 ListedUL 61010 ListedClass I, Div. 2, Groups A, B, C, D T4Класс I, зона 2, группа IIC T4SIL2Параметры техники безопасностиУровни совокупной безопасности (SIL)11Данные по ЭМСНаименованиеЭлектромагнитное высокочастотное полеСтандарты / нормативные документыEN 61000-4-3Критерий оценкиAНаименованиеБыстрые переходные помехи (вспышка)Стандарты / нормативные документыEN 61000-4-4Критерий оценкиAНаименованиеПомехи по цепи питанияСтандарты / нормативные документыEN 61000-4-6Критерий оценкиAСтандарты и предписанияЭлектромагнитная совместимостьСоответствует Директиве по ЭМСИзлучение помехEN 61000-6-4НаименованиеЭлектромагнитное высокочастотное полеСтандарты / нормативные документыEN 61000-4-3Критерий оценкиAСтандарты / нормативные документыEN 61000-4-4НаименованиеПомехи по цепи питанияСтандарты / нормативные документыEN 61000-4-6Критерий оценкиAКласс воспламеняемости согласно UL 94V0Соответствие нормамСоответствие требованиям ЕС, в дополнение к EN 61326-1ATEX II 3 G Ex nA nC IIC T4 Gc XUL, США / КанадаUL 508 ListedUL 61010 ListedClass I, Div. 2, Groups A, B, C, D T4Класс I, зона 2, группа IIC T4Температура DNV GLBВлажность DNV GLBВибрация DNV GLADNV GL-EMCAОболочка DNV GLRequired protection according to the Rules shall be provided upon installation on boardEnvironmental Product ComplianceREACh SVHCLead 7439-92-1China RoHSПериод времени для применения по назначению (EFUP): 50 летИнформация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»КлассификацияeCl@sseCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121ETIMETIM 2.0EC001485ETIM 3.0EC001485ETIM 4.0EC001485ETIM 5.0EC001485ETIM 6.0EC001485ETIM 7.0EC001485UNSPSCUNSPSC 6.0130211506UNSPSC 7.090139121008UNSPSC 1139121008UNSPSC 12.0139121008UNSPSC 13.239121008Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru" />
24 786 руб. /шт
27 540 руб.
-10%
Экономия 2 754 руб.
Для организаций с НДС:
33 048
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

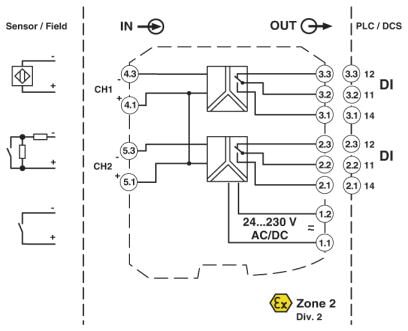

2-канальный коммутирующий разделительный усилитель NAMUR с широким диапазоном напряжений питания для бесконтактных датчиков и выключателей. Каждый канал оснащен реле с преобразующим контактом, используемым в качестве сигнального выхода. Обнаружение неисправностей (LFD), развязка 3 цепей, зажим push-in, SIL 2.
Преимущества для Вас
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- До SIL 2 согласно EN 61508
- Устройство распознавания повреждений кабельной линии (LFD), возможность включения/отключения, индикация повреждения с помощью красного мигающего светодиода и путем снятия возбуждения с выходного реле
- Возможность переключения направления действия (параметры рабочего тока или тока покоя)
- Гальваническая развязка 3 цепей
- Светодиодные индикаторы состояния цепи питания, коммутирующих элементов и помех согласно NAMUR NE 44
- Релейный сигнальный выход (переключающий контакт)
- 2-канальн.
- Широкий диапазон напряжения питания 19,2 ... 253 В AC/DC
- Вход для бесконтактных датчиков NAMUR (EN 60947-5-6), сухих или переключающих контактов с резистивной цепью
Коммерческие данные
Код заказа | 2924304 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 135 (C-5-2017) |
GTIN | 4046356491747 |
Вес/шт. (без упаковки) | 185,400 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 17,5 мм |
---|---|
Высота | 116 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 |
Входные данные
Напряжение без нагрузки | ~ 8 В DC |
---|---|
Порог переключения (с ослаблением) | |
Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
Ток короткого замыкания | ~ 8 мА |
Гистерезис переключения | |
Обнаружение нарушений в линии | Разрыв 0,05 мА IN |
Короткое замыкание 100 датчика |
Выходные данные
Выходной переключающий контакт | Релейный выход |
---|---|
Исполнение контакта | 1 переключающий контакт на канал |
Материал контакта | AgSnO2, твердое золочение |
Максимальное напряжение переключения | 250 В AC (2 A, 60 Гц) |
120 В DC (0,2 А) | |
30 В DC (2 A) | |
Коммутационная способность, макс. | 500 ВА |
Долговечность механическая | 107 коммутационных циклов |
Частота переключения | 20 Гц (зависимый от нагрузки) |
Питание
Диапазон номинального напряжения питания | 24 В AC/DC ... 230 В AC/DC |
---|---|
Диапазон напряжения питания | 19,2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц)) |
Потребляемый ток, макс. | |
Рассеиваемая мощность | 1,3 Вт |
Потребляемая мощность | 1,3 Вт |
Характеристики клемм
Сечение жесткого проводника мин. | 0,2 мм |
---|---|
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Тип подключения | Зажимы Push-in |
Общие сведения
Количество каналов | 2 |
---|---|
Ступенчатая характеристика (10-90%) | тип. 6 мс (Замыкающий контакт: Выход-Вход) |
тип. 6 мс (Замыкающий контакт: Вход-Выход) | |
тип. 4 мс (Размыкающий контакт: Вход-Выход) | |
тип. 10 мс (Размыкающий контакт: Выход-Вход) | |
Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
желтый светодиод (коммутационное состояние) | |
красный светодиод (сбои в линии) | |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход / питание |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
2,5 кВ AC (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Выход 1/выход 2/вход, питание |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения III; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
SIL | 2 |
Параметры техники безопасности
Уровни совокупной безопасности (SIL) | 1 |
---|---|
1 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
Критерий оценки | A |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Стандарты / нормативные документы | EN 61000-4-4 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210121 |
---|---|
eCl@ss 4.1 | 27210121 |
eCl@ss 5.0 | 27210121 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210121 |
eCl@ss 8.0 | 27210121 |
eCl@ss 9.0 | 27210121 |
ETIM
ETIM 2.0 | EC001485 |
---|---|
ETIM 3.0 | EC001485 |
ETIM 4.0 | EC001485 |
ETIM 5.0 | EC001485 |
ETIM 6.0 | EC001485 |
ETIM 7.0 | EC001485 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
