Из чего состоит фурнитура

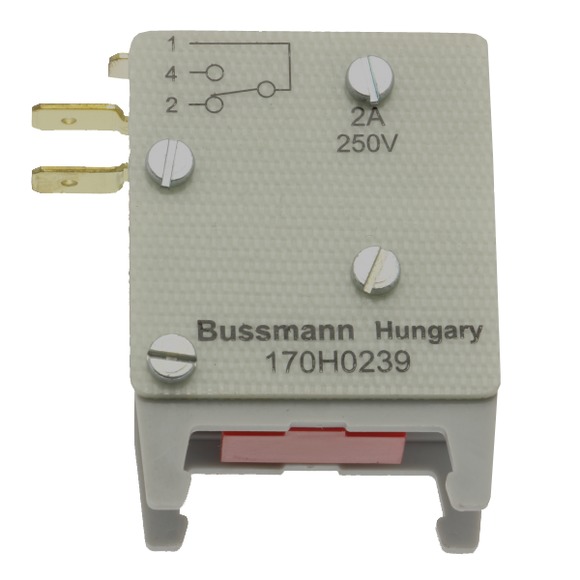

Ассортимент фурнитуры для плавких вставок включает несколько основных категорий изделий.
- Предохранители-разъединители — совмещают функции рубильника и держателя плавкой вставки. Позволяют безопасно отключать нагрузку перед заменой сгоревшего элемента. Выпускаются на 1, 2 и 3 полюса для типоразмеров 14×51 и 22×58, с индикацией срабатывания и без.
- Клеммные колодки для предохранителей — предназначены для установки на DIN-рейку. Обеспечивают защиту цепей управления от коротких замыканий. Могут оснащаться светодиодной индикацией перегорания (на 6–60В или 110–240В) и гнездом для хранения запасной вставки.

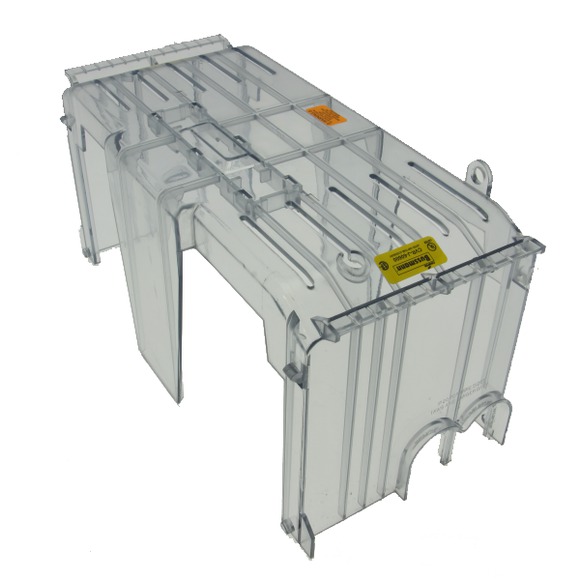

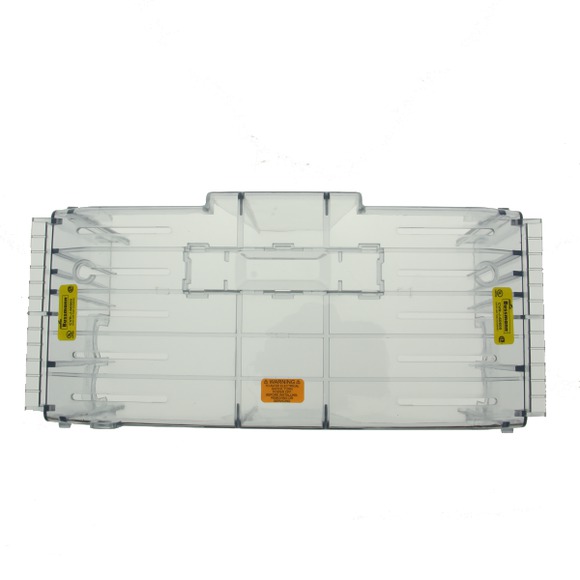

- Держатели — съемные части, фиксирующие вставку в основании или клемме. Упрощают процедуру замены.
- Контактные зажимы (клипсы) — пружинные элементы для плотной фиксации вставок в посадочных местах. Обеспечивают низкое переходное сопротивление.
- Модульные блоки — готовые сборки для установки нескольких предохранителей на одной рейке. Ширина корпуса от 18 мм.
- Изоляторы — основания для крепления контактов в предохранителях старых серий (например, ПН2).

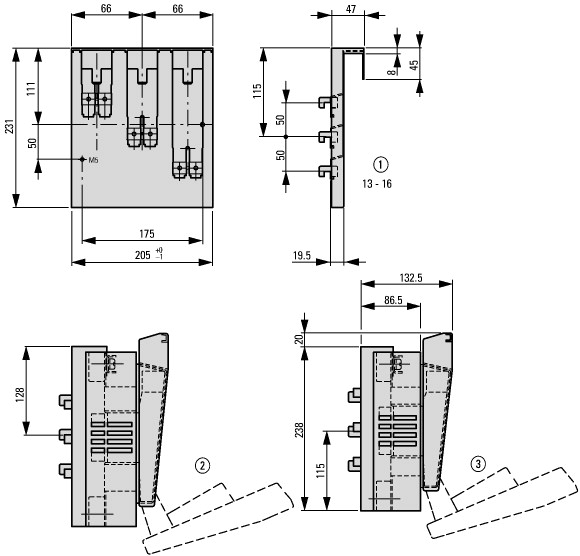

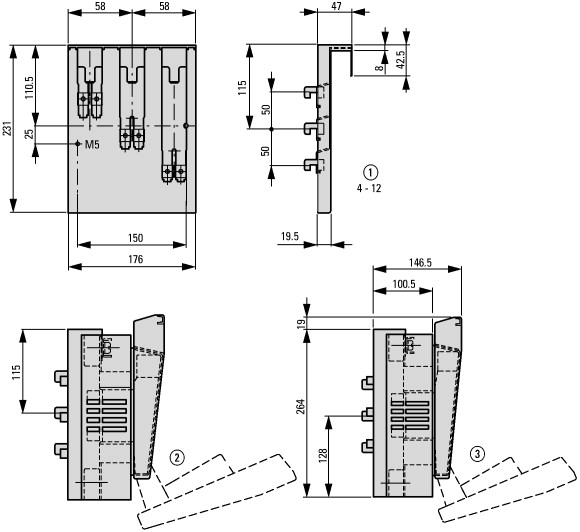

Предохранители-разъединители
Это наиболее востребованная категория фурнитуры. Представляют собой модульные устройства, в которые устанавливаются плавкие вставки типа ПВЦ (цилиндрические) и аналоги.
Основные параметры:
- Количество полюсов: 1, 2 или 3
- Типоразмеры вставок: 14×51 мм, 22×58 мм
- Номинальные токи: до 63 А (14×51), до 100 А (22×58)
- Номинальное напряжение: до 690 В

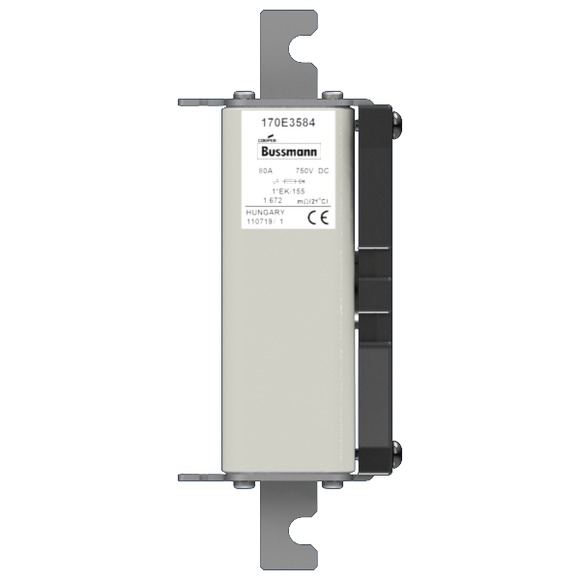

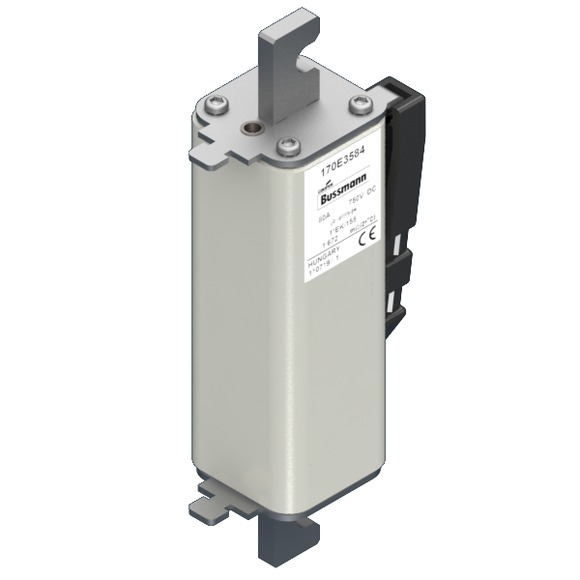

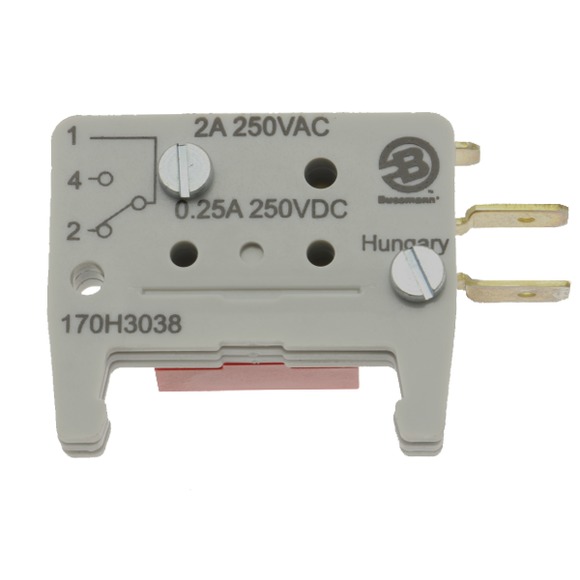

- Индикатор перегорания — при разрушении вставки загорается светодиод или лампочка
- Монтаж: на DIN-рейку или винтовое крепление
Применяются в распределительных панелях типа ЩО-70, вводно-распределительных устройствах (ВРУ) и силовых шкафах (ШРС).
Клеммы для предохранителей
Клеммные колодки с предохранителями — компактные решения для защиты цепей управления. Устанавливаются непосредственно на DIN-рейку и занимают минимум места. Подходят для вставок типоразмера 5×20 мм, а также для плоских автомобильных предохранителей (ISO 8820-3).
Дополнительные возможности:
- Светодиодная индикация перегорания (диапазоны 6–60В или 110–240В)
- Встроенное гнездо для запасной вставки
- Безвинтовые зажимы push-in — быстрое подключение проводников до 4 мм²
- Контрольное гнездо для проверки цепей без извлечения элемента
Модульные держатели и контакты
Модульные держатели (например, МДП-1) предназначены для установки на DIN-рейку или ровную поверхность. Корпус шириной 18 мм, подходят для вставок 5×20 мм на ток до 15 А и напряжение до 250 В.
Контактные зажимы — отдельные пружинные элементы для фиксации вставок в держателях. Применяются в различных сериях предохранителей. Например, для серии ПН2-250 используются контакты на ток 80–250 А.
Критерии выбора
При подборе фурнитуры обращайте внимание на следующие характеристики:
- Тип вставки — для какой именно вставки нужна фурнитура: цилиндрической (ПВЦ 14×51, 22×58), ножевой (ППН/ППНИ), миниатюрной (5×20) или плоской (автомобильной).
- Количество полюсов — 1, 2 или 3 в зависимости от схемы.
- Номинальный ток — должен соответствовать параметрам вставки и нагрузке.
- Номинальное напряжение — не ниже рабочего напряжения сети (220В, 380В, 500В, 690В).
- Способ монтажа — на DIN-рейку, винтовое крепление или на ровную поверхность.
- Наличие индикации — светодиод или лампочка для визуального контроля.
- Тип зажимов — винтовые или пружинные (push-in).
Почему покупают в МВБ
В каталоге МВБ — фурнитура для всех типов плавких вставок: предохранители-разъединители для ПВЦ 14×51 и 22×58, клеммные колодки с индикацией для цепей управления, модульные держатели и контактные зажимы для различных серий предохранителей. В наличии изделия от брендов Phoenix Contact, Eaton. Все позиции сертифицированы и имеют гарантию.
Поможем подобрать необходимую фурнитуру под вашу задачу — учтем тип элемента, ток, способ установки и условия работы. Отгрузка со склада в Москве в день заказа, доставка по всей России.
