Принцип работы
Устройство принимает сигналы от внешних датчиков — температуры, освещённости, движения, давления, уровня жидкости. На основе встроенной логической программы оно обрабатывает входные сигналы и управляет исполнительными механизмами: реле, контакторами, двигателями, клапанами, светильниками.
Программа создаётся пользователем на основе логических блоков — таймеров, счётчиков, компараторов, триггеров, логических элементов «И», «ИЛИ», «НЕ», «ИСКЛЮЧАЮЩЕЕ ИЛИ». Возможно программирование временных задержек, циклических режимов работы, сценариев включения и отключения по условиям.

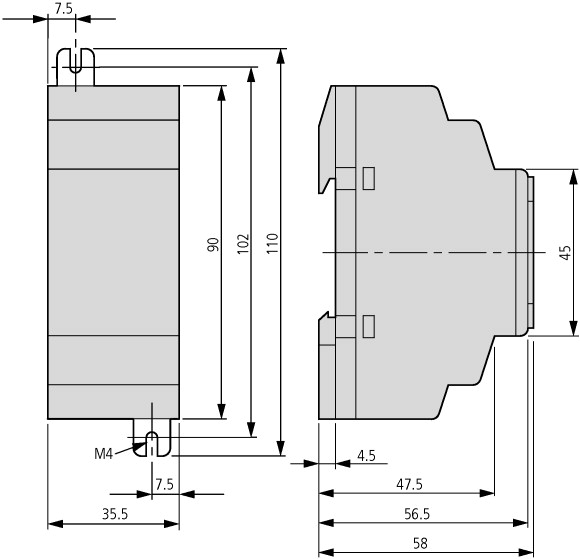

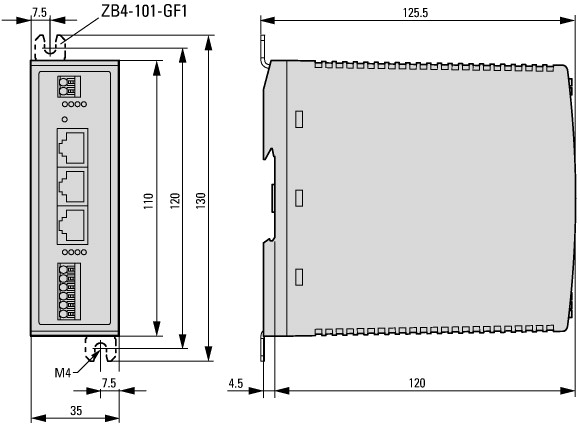

Конструктивные особенности
Корпус выполнен из ударопрочного пластика. Устройство крепится на DIN-рейку шириной 35 мм. Ширина модуля — от 4 до 8 модулей в зависимости от количества входов и выходов. Клеммные соединения — винтовые или пружинные (push-in).
Большинство моделей имеют встроенный дисплей для отображения состояния входов, выходов и программы. Питание — 12–24 В DC или 100–240 В AC.
Ключевые характеристики
- Количество входов: 4–16 (дискретные или универсальные)
- Количество выходов: 4–16 (релейные, транзисторные или симисторные)
- Напряжение питания: 12–24 В DC / 100–240 В AC
- Максимальный ток коммутации: до 16 А на канал
- Программирование: через клавиатуру, ПО или мобильное приложение
- Степень защиты: IP20
- Поддержка: DDC (постоянное дежурное питание) — сохранение времени до 30 дней
Области применения
- Управление освещением (включение по датчикам движения, времени суток)
- Системы отопления, вентиляции и кондиционирования
- Управление насосным оборудованием
- Автоматизация ворот, шлагбаумов, рольставней
- Системы «Умный дом»
- Малые промышленные установки
- Системы аварийной сигнализации
- Полив и орошение
Критерии выбора
При подборе программируемого реле учитывают несколько параметров. Количество входов и выходов — должно соответствовать числу подключаемых датчиков и исполнительных устройств. Тип выходов — релейные (для коммутации любых нагрузок), транзисторные (для управления постоянным током) или симисторные (для переменного тока). Напряжение питания — выберите модель, совместимую с вашим источником. Язык программирования — графические схемы (FBD) или функциональные блоки (FBD) проще для начинающих, текстовые языки (ST) требуют опыта.
Обращают внимание на встроенный дисплей — он упрощает настройку и диагностику. Наличие кнопок управления — для ручного режима. Поддержка внешнего ПО — для удалённого программирования. Возможность подключения расширительных модулей — для увеличения количества каналов.
Программирование и настройка
Программирование выполняется через встроенную клавиатуру и дисплей. Для сложных алгоритмов используют специализированное ПО на компьютере — например, LOGO! Soft Comfort, Zelio Soft, Easy Soft. Программа загружается через USB-кабель или сетевой интерфейс.
В среде программирования доступны следующие функциональные блоки: таймеры (с задержкой включения/отключения, импульсные), счётчики (вверх/вниз), компараторы (сравнение значений), триггеры (RS, D), логические элементы (AND, OR, NOT, XOR), аналоговые функции (усиление, суммирование). Также поддерживается подключение к системам верхнего уровня через интерфейсы Modbus RTU, Ethernet или BACnet.
После загрузки программы устройство работает автономно без подключения к компьютеру. При отключении питания программа сохраняется в энергонезависимой памяти.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Простота настройки и программирования | Ограниченное количество входов/выходов |
| Низкая стоимость по сравнению с контроллерами | Ограниченный набор функций и библиотек |
| Компактные размеры | Малое быстродействие |
| Встроенный дисплей и кнопки | Ограниченные возможности расширения |
| Программа сохраняется при отключении питания | Не подходят для сложных алгоритмов |
| Поддержка Modbus, Ethernet, BACnet | Ограниченный температурный диапазон |
Монтаж и подключение
Устройство закрепляют на DIN-рейке до щелчка. Подключение выполняют по схеме на корпусе. Входные клеммы подключают к датчикам и кнопкам, выходные — к исполнительным механизмам. Питание подают на соответствующие клеммы с соблюдением полярности.
Для релейных выходов учитывают максимальный коммутируемый ток — его превышение приводит к перегреву и выходу из строя. Для индуктивных нагрузок (двигатели, клапаны) используют защитные диоды или варисторы для гашения перенапряжений.
