Высоковольтные плавкие вставки для защиты электрических сетей

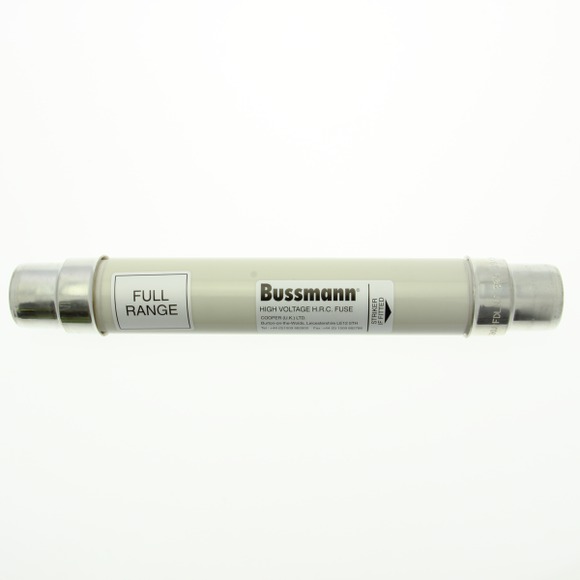

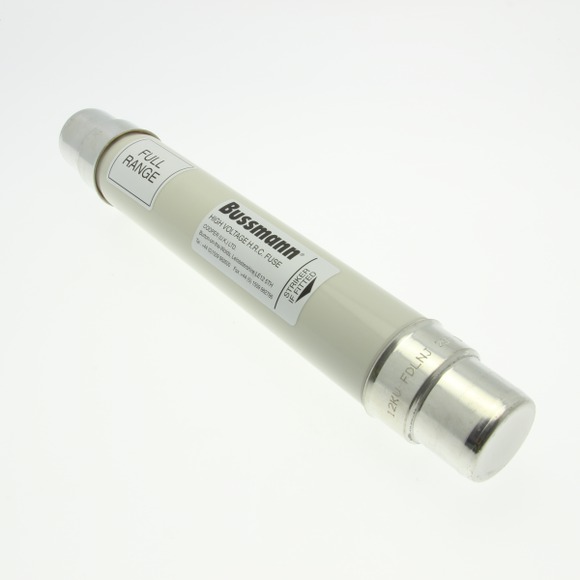

Конструкция и принцип действия

Высоковольтная вставка отличается от низковольтной не только размерами, но и внутренним устройством. Ключевые элементы:

• Фарфоровый корпус — изготавливается из высокопрочной электротехнической керамики. Длина корпуса напрямую зависит от класса напряжения: для 35 кВ она достигает 612 мм.
• Плавкий элемент — токопроводящий проводник специальной формы. При токах до 7,5 А он наматывается на каркас, при больших значениях выполняется в виде нескольких параллельных спиралей.
• Кварцевый наполнитель — заполняет внутреннее пространство корпуса. При срабатывании песок интенсивно охлаждает дугу и способствует ее быстрому гашению.
• Медные контактные колпачки — с гальваническим покрытием обеспечивают надежный контакт и минимизируют нагрев в рабочем режиме.
• Указатель срабатывания — пружинный механизм, который выталкивается при перегорании. Позволяет быстро найти поврежденный предохранитель.

Принцип работы: пока ток в норме — вставка не нагревается. Как только возникает перегрузка или короткое замыкание — ток резко возрастает, плавкий элемент мгновенно расплавляется, а дуга гасится кварцевым песком. Цепь разрывается, оборудование остается в безопасности.

Разновидности высоковольтных вставок

По номинальному напряжению

• 6 кВ — для распределительных сетей промышленных объектов.
• 10 кВ — самый востребованный класс для городских и промышленных сетей.
• 20 кВ и 35 кВ — для магистральных линий и крупных распределительных узлов.

По серии

• ПКТ — наиболее массовая серия для защиты трансформаторов, линий и оборудования в сетях 6–35 кВ.
• ПКН — серия для сетей 20 и 35 кВ, отличается конструктивными особенностями.
• ПК-10 — классические предохранители для закрытых распределительных устройств (КРУ) на 10 кВ.
• Импортные аналоги (PL, PM, PQ) — для замены на оборудовании зарубежного производства.

По защитной характеристике

• gL/gG — универсальная характеристика для защиты кабелей, трансформаторов и оборудования от перегрузок и КЗ.
• aBat, gBat — специализированные характеристики для защиты аккумуляторных батарей в цепях постоянного тока до 1000 В.

Габаритные размеры

Типоразмер высоковольтной вставки определяется напряжением и номинальным током. Для серии ПКТ:

• Для 10 кВ: длина патрона варьируется от 230 до 450 мм (зависит от модели).
• Для 35 кВ: длина достигает 612 мм.

При замене важно точно подобрать вставку, соответствующую держателю — иначе установить ее не удастся.

Области применения

• Силовые трансформаторы (защита от внутренних повреждений)
• Кабельные и воздушные линии (защита от перегрузок и КЗ)
• Комплектные распределительные устройства (КРУ, КСО)
• Трансформаторы напряжения

Критерии выбора

Чтобы правильно подобрать высоковольтную вставку, обратите внимание на следующие параметры:

1. Номинальное напряжение — 6, 10, 20 или 35 кВ. Оно должно строго соответствовать классу сети, в которой устанавливается вставка.
2. Номинальный ток — определяется мощностью защищаемого оборудования. Стандартный ряд: 2, 3.15, 5, 6.3, 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100, 125, 160 А.
3. Тип характеристики — gL/gG для универсальных задач, aBat для защиты батарей.
4. Серия — ПКТ, ПКН, ПК-10 или импортный аналог.
5. Длина патрона — должна совпадать с посадочным местом в держателе.
6. Отключающая способность — для сетей 10 кВ обычно составляет до 40 кА.
7. Наличие указателя срабатывания — значительно упрощает обслуживание.

Установка и замена

Высоковольтные вставки устанавливаются в патроны ПКТ, которые монтируются на опорные изоляторы или в ячейки КРУ. Замена выполняется только при полном снятии напряжения — строгое правило безопасности.

Важные рекомендации:

1. Замену производите только на линии, отключенной от сети.
2. Устанавливайте вставку с теми же параметрами (напряжение, ток, типоразмер).
3. Не допускайте сколов и трещин на керамическом корпусе — это снижает отключающую способность.
4. Перед установкой проверьте исправность указателя срабатывания.
