Устройство и принцип работы

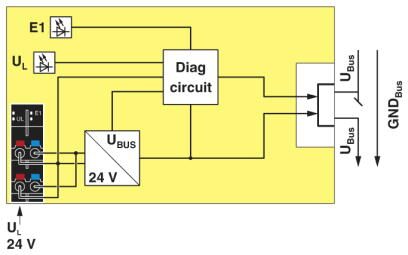

Конструктивно модуль питания состоит из нескольких ключевых элементов. Входной фильтр подавляет высокочастотные помехи из сети. Выпрямитель преобразует переменное напряжение в пульсирующее постоянное. Конденсаторный фильтр сглаживает пульсации. Импульсный преобразователь (или линейный стабилизатор) формирует стабильное выходное напряжение. Схема защиты контролирует ток, напряжение и температуру, отключая модуль при аварии.
Принцип работы основан на широтно-импульсной модуляции (ШИМ). Входное напряжение выпрямляется, затем преобразуется в высокочастотные импульсы, которые проходят через трансформатор и снова выпрямляются. Такая схема обеспечивает высокий КПД (до 90%) и малые габариты по сравнению с линейными блоками питания. Выходное напряжение поддерживается с точностью до 1–2% независимо от колебаний сети и нагрузки.
Типы модулей питания
По типу преобразования
- Импульсные — современные компактные блоки с высоким КПД (85–95%). Легкие, эффективные, с широким диапазоном входных напряжений.
- Линейные — традиционные трансформаторные блоки с низким уровнем помех. Надежны, но имеют большие габариты, низкий КПД и сильный нагрев при больших нагрузках.
По выходному напряжению
- 5В — для питания микроконтроллеров и цифровых логических схем.
- 12В — для коммутаторов, видеокамер, панелей оператора, периферии.
- 24В — стандарт промышленной автоматизации, для контроллеров, датчиков, реле, приводов.
- 48В — для телекоммуникационного оборудования, систем PoE, базовых станций.
По типу монтажа

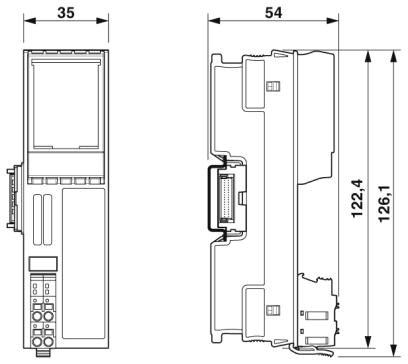

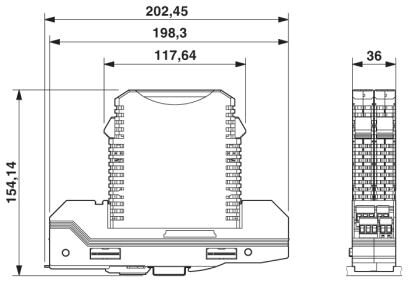

- Для DIN-рейки — стандарт для промышленных щитов и шкафов. Компактные модули с защелкой.
- Для 19" стойки — блоки питания в корпусе 1U–3U для серверных и телеком-шкафов.
- Настенные — для систем видеонаблюдения и небольших щитков.
- Панельные — устанавливаются на переднюю панель оборудования.
По защите
- От перегрузки — ограничение выходного тока.
- От короткого замыкания — автоматическое отключение при КЗ.
- От перенапряжения — защита подключенного оборудования.
- От перегрева — датчик температуры и отключение при критическом нагреве.
Области применения
- Промышленная автоматизация и управление
- Системы видеонаблюдения и охраны
- Телекоммуникационное оборудование
- Серверные и центры обработки данных
- Стенды и испытательное оборудование
- Медицинская техника
- Системы «умный дом» и автоматизация зданий
Критерии выбора
При подборе модуля питания учитывают несколько ключевых параметров.
- Выходное напряжение — должно соответствовать напряжению питания вашего оборудования.
- Выходной ток (мощность) — рассчитайте суммарное потребление всех устройств и добавьте запас 20–30%.
- Входное напряжение — для большинства импульсных модулей это 110–240В AC (универсальный вход).
- Тип модуля — импульсный для больших нагрузок, линейный для чувствительной аналоговой техники.
- Способ монтажа — DIN-рейка, стойка или настенный.
- Защита и надежность — наличие защиты от КЗ, перегрузки, перенапряжения и перегрева.
- Температурный диапазон — для неотапливаемых помещений нужны расширенные версии.
- КПД и габариты — для ограниченного пространства важны эффективность и размеры.
- Наличие сигнализации — сухие контакты для передачи аварийного сигнала в систему управления.
Монтаж и подключение
Установка модуля питания зависит от типа корпуса и условий эксплуатации.
Для DIN-рейки:
- Защелкните модуль на рейке до фиксации.
- Подключите входное напряжение (фазу, ноль, заземление) к клеммам L, N, PE.
- Подключите выходные клеммы (обычно +V и –V) к потребителям.
- При необходимости подключите сигнальные контакты.
Для 19" стойки:
- Установите модуль в стойку и закрепите винтами.
- Подключите питание согласно инструкции.
- Подключите нагрузку к выходным разъемам.
После монтажа проверьте правильность подключения. При первом включении убедитесь, что выходное напряжение соответствует номинальному. Для мощных модулей требуется достаточная вентиляция.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Стабилизированное питание оборудования | Требуется правильный расчет мощности |
| Защита от скачков и короткого замыкания | Импульсные могут создавать высокочастотные помехи |
| Компактные размеры и высокий КПД | Линейные — тяжелые и низкий КПД |
| Длительный срок службы | Требуется охлаждение при больших нагрузках |
| Возможность резервирования (горячая замена) | Ограничение по выходному току |
