Описание

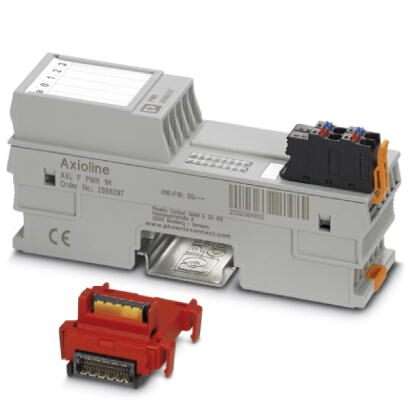

Axioline F, Дополнительный модуль питания логической схемы UBus, макс. 4 A, cтепень защиты: IP20, с цокольным модулем и Axioline F штекером
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Если достигается максимальная нагрузка устройства сопряжения с шиной для питания локальной шины Axioline F (питание логических схем UBus), можно использовать данный модуль для подачи напряжения.
Для этого подсоедините к модулям напряжение 24 В пост. тока (UL), из которого производится UBus.
Преимущества для Вас
- Подача напряжения 24 В UL для получения питания логической схемы UBus
- Индикаторы состояния и диагностики
Коммерческие данные
Код заказа | 2688297 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 105 (C-6-2017) |
GTIN | 4046356566209 |
Вес/шт. (без упаковки) | 107,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 35 мм |
Высота | 126,1 мм |
Глубина | 54 мм |
Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Параметры подключения
Наименование | Axioline F штекер |
---|---|
Тип подключения | Зажимы Push-in |
Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 107 г |
Указания по значениям массы | со штекером и цокольным модулем |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Количество каналов | 2 |
Тип подключения | Цокольный модуль |
Потенциалы Axioline
Наименование | Подача напряжения на логическую цепь UL (из UL производится питание локальной шины Axioline F UBus) |
---|---|
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 1,2 A (IBus = 4 A; UL = 19,2 В) |
Потребляемая мощность | макс. 22 Вт (IBus = 4 A) |
Наименование | Питание локальной шины Axioline F (UBus) |
Электропитание | 5 В DC (посредством цокольного модуля) |
Источники питания | макс. 4 A |
Наименование защиты | Защита от перенапряжений, напряжение питания |
Защита от подключения с неправильной полярностью, электропитание |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240490 |
---|---|
eCl@ss 4.1 | 27240490 |
eCl@ss 5.0 | 27242208 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242610 |
eCl@ss 8.0 | 27242610 |
eCl@ss 9.0 | 27242610 |
ETIM
ETIM 3.0 | EC001604 |
---|---|
ETIM 4.0 | EC001601 |
ETIM 5.0 | EC001600 |
ETIM 6.0 | EC001600 |
ETIM 7.0 | EC001600 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
