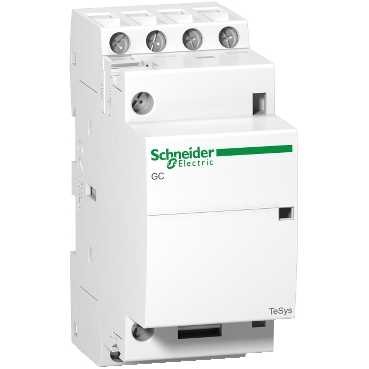

Конструкция и принцип работы
Модульный контактор состоит из следующих основных элементов:
- Корпус — изготавливается из термостойкого пластика, имеет стандартную ширину 17,5 мм (1 модуль), 35 мм (2 модуля) или 52,5 мм (3 модуля).
- Электромагнитная катушка — управляющий элемент, который при подаче напряжения создает магнитное поле и притягивает якорь.
- Подвижные и неподвижные контакты — силовые контакты для коммутации нагрузки.
- Клеммы для подключения — винтовые или пружинные зажимы для подключения силовых и управляющих проводов.
- Индикатор включения — светодиод или механический флажок, показывающий состояние контактора.
- Вспомогательные контакты — для цепей сигнализации и управления.
Принцип работы основан на электромагнитном действии. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь, и силовые контакты замыкаются. Нагрузка включается. При снятии напряжения пружина возвращает якорь в исходное положение, контакты размыкаются, нагрузка отключается. Модульные контакторы могут быть как нормально разомкнутыми (NO), так и нормально замкнутыми (NC).
Типы модульных контакторов
По количеству модулей
- 1 модуль (17,5 мм) — на токи до 20–25 А. Применяются для коммутации небольших нагрузок.
- 2 модуля (35 мм) — на токи до 40–63 А. Самый распространенный формат для бытовых и промышленных щитов.
- 3 модуля (52,5 мм) — на токи до 100 А. Для мощных нагрузок.
По количеству полюсов
- 1 полюс (1P) — для однофазных нагрузок.
- 2 полюса (2P) — для однофазных нагрузок с разрывом нуля.

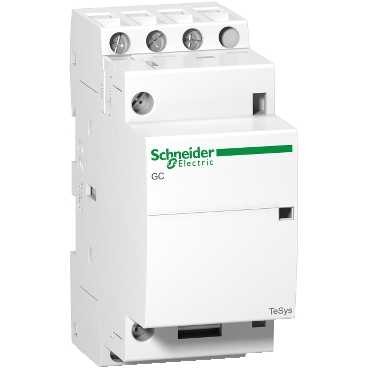

- 3 полюса (3P) — для трехфазных нагрузок.
- 4 полюса (4P) — для трехфазных нагрузок с разрывом нуля.
По типу катушки управления
- Переменного тока (AC) — 24, 110, 220, 230 В.
- Постоянного тока (DC) — 24, 48, 110 В.
По наличию дополнительных функций
- С ручным управлением — кнопка или флажок для принудительного включения.
- С индикацией — светодиод состояния.
- С вспомогательными контактами — для цепей управления.
Области применения
- Управление освещением в жилых и офисных зданиях
- Управление вентиляцией и кондиционированием
- Коммутация насосов и нагревательных приборов
- Автоматизация инженерных систем зданий
- Системы «умный дом»
- Промышленные шкафы автоматизации
Критерии выбора
При подборе модульного контактора учитывают несколько ключевых параметров.
- Номинальный ток — должен соответствовать току нагрузки. Стандартный ряд: 16, 20, 25, 32, 40, 50, 63, 80, 100 А.
- Количество полюсов — 1P, 2P, 3P, 4P в зависимости от типа нагрузки.
- Напряжение катушки управления — 24, 110, 220, 230 В AC или DC.
- Ширина корпуса — 1, 2 или 3 модуля.
- Наличие ручного управления — для возможности принудительного включения.
- Наличие индикации — светодиод для контроля состояния.
- Наличие вспомогательных контактов — для цепей управления.
- Тип зажимов — винтовые или пружинные.
Монтаж и подключение
Модульные контакторы устанавливаются на DIN-рейку 35 мм. Монтаж выполняется в следующем порядке:
- Защелкните контактор на рейке до фиксации.
- Подключите силовые провода к входным и выходным клеммам.
- Подключите управляющие провода к катушке.
- При необходимости подключите вспомогательные контакты.
При подключении важно соблюдать схему и не превышать номинальные параметры. Для защиты от перенапряжений на катушке рекомендуется устанавливать ОПН.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Компактность — экономия места в щите | Ограниченный номинальный ток (до 100 А) |
| Простой монтаж на DIN-рейку | Требуется отдельная цепь управления |
| Широкий выбор катушек и полюсов | Ограниченный ресурс контактов |
| Наличие ручного управления и индикации | Чувствительность к перепадам напряжения |
| Доступная цена | Не подходят для больших коммутационных токов |
