Назначение и принцип работы
Коммутационные аппараты этого типа относятся к категории ручных выключателей. Они разрывают цепь механическим перемещением подвижных контактов. В рубильниках с дугогасительными камерами дуга, возникающая при разрыве, гасится в специальной камере. В разъединителях дугогашения нет — их применяют только при отключённой нагрузке.
Привод может быть ручным, рычажным или дистанционным. Блокировка предотвращает ошибочные действия персонала. Селективность обеспечивает отключение только повреждённого участка. Изоляция контактов и корпуса рассчитана на номинальное напряжение сети.
Типы аппаратов
Разрывные
Имеют два положения — «включено» и «отключено». Применяются для коммутации цепей без нагрузки или с небольшой нагрузкой. Устанавливаются в щитах и шкафах в качестве вводных или секционных. Контакты рассчитаны на длительную работу без обслуживания.
Перекидные (реверсивные)
Имеют три положения — «питание 1», «отключено», «питание 2». Позволяют переключаться между основным и резервным источником. Применяются в системах гарантированного электроснабжения. Обеспечивают быстрый переход на резерв при аварии.
Выключатели нагрузки
Оснащены дугогасительными камерами. Позволяют коммутировать цепи под нагрузкой. Применяются в качестве вводных аппаратов и для аварийного отключения. Дугогасительная камера гасит электрическую дугу при разрыве цепи.
Разъединители
Не имеют дугогасительных устройств. Предназначены для создания видимого разрыва цепи. Применяются перед силовыми выключателями для безопасного обслуживания. Видимый разрыв гарантирует отсутствие напряжения на участке.

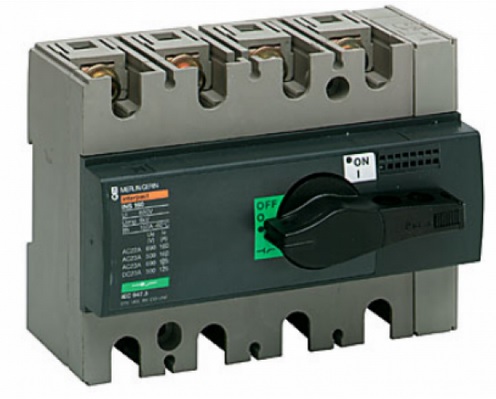

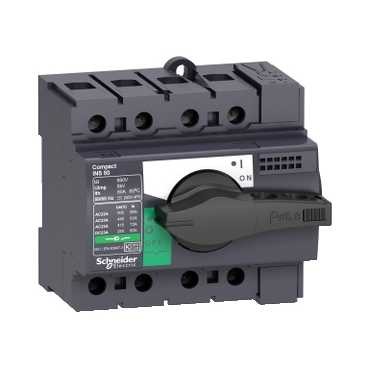

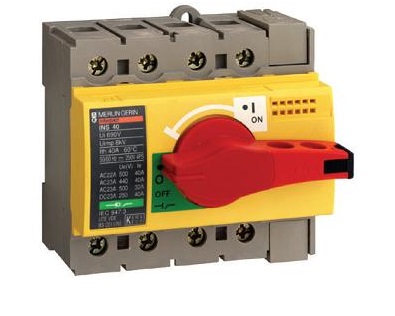

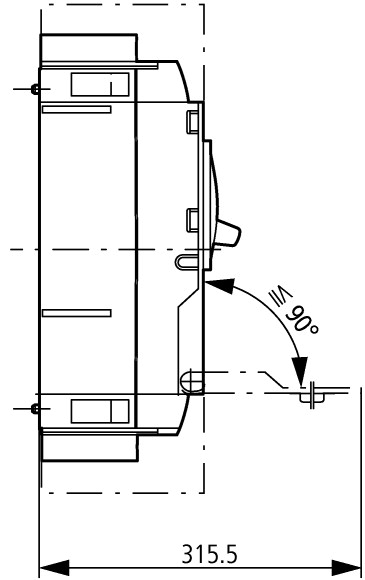

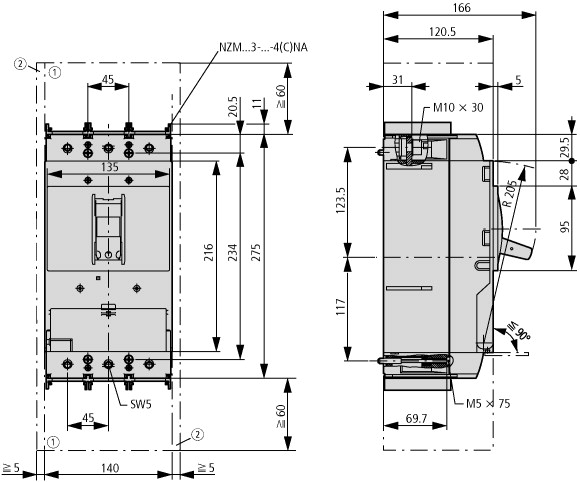

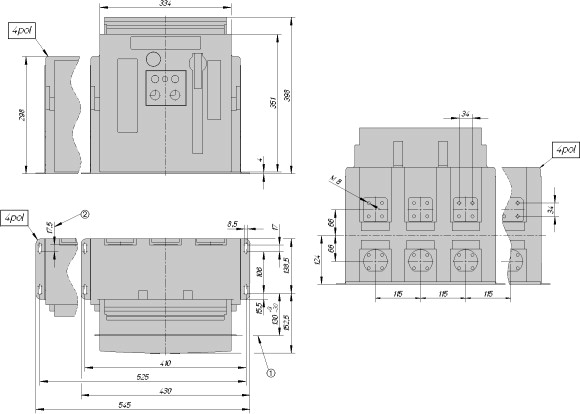

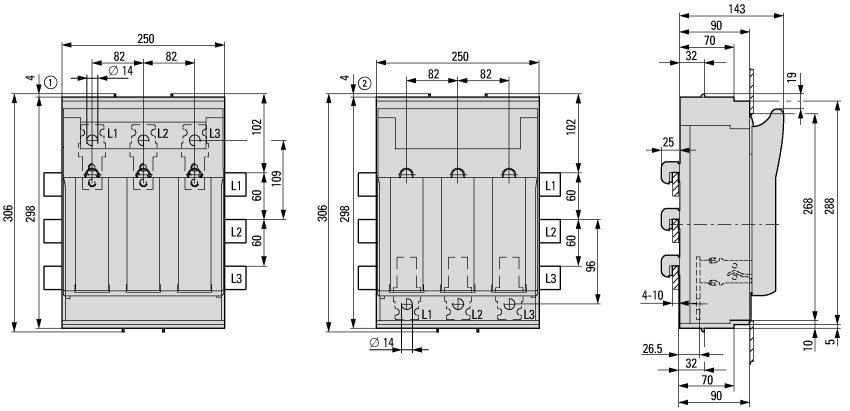

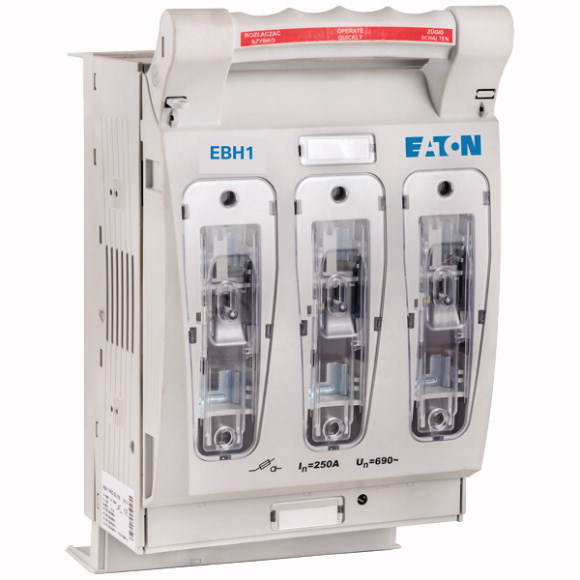

Выключатели-разъединители
Компактные аппараты в защищённом корпусе. Совмещают функции коммутации и разъединения. Устанавливаются на DIN-рейку или монтажную панель. Применяются в щитах автоматики и распределительных устройствах.
Ключевые характеристики
- Номинальный ток: от 16 до 6300 А
- Номинальное напряжение: до 660 В AC, до 440 В DC
- Количество полюсов: 1, 2, 3, 4
- Тип привода: центральная или боковая рукоятка, рычажный, дистанционный
- Наличие дугогасительных камер: есть у выключателей нагрузки
- Степень защиты: IP00–IP65
- Монтаж: на панель, DIN-рейку, в шкаф
- Стандарт: ГОСТ Р 50030.3, IEC 60947-3
- Категория применения: AC-21, AC-22, AC-23
- Механическая износостойкость: до 10 000 циклов
Области применения
- Распределительные щиты и шкафы управления
- Вводно-распределительные устройства
- Системы гарантированного электроснабжения
- Промышленные объекты и производства
- Подстанции и энергетические объекты
- Сервисные и аварийные выключатели
- Цепи управления и сигнализации
- Освещение и силовые линии
- Насосные и компрессорные станции
- Строительные площадки и временное электроснабжение
Критерии выбора
По номинальному току
16–100 А — для небольших щитов и цепей управления. 160–630 А — для распределительных щитов. 800–6300 А — для вводных аппаратов и мощных установок. Ток аппарата должен соответствовать нагрузке линии.
По количеству полюсов
1 полюс — для однофазных цепей. 2 полюса — для однофазных с нейтралью. 3 полюса — для трёхфазных без нейтрали. 4 полюса — для трёхфазных с нейтралью. Полюсность определяется схемой питания.
По наличию дугогасительных камер
С камерами — для коммутации под нагрузкой. Без камер — только для разъединения цепи без тока. Камеры гасят дугу и продлевают срок службы контактов.
По типу привода
Центральная рукоятка — для монтажа на панели. Боковая рукоятка — для установки в шкафу. Дистанционный привод — для удалённого управления. Привод влияет на удобство монтажа и обслуживания.
По категории применения
AC-21 — для коммутации слабоиндуктивных нагрузок. AC-22 — для смешанных нагрузок. AC-23 — для двигателей и мощных индуктивных нагрузок. Категория определяет допустимую нагрузку.
Сравнение с автоматическими выключателями
| Параметр | Рубильник / разъединитель | Автоматический выключатель |
|---|---|---|
| Управление | Ручное | Автоматическое и ручное |
| Защита от перегрузки | Нет | Есть |
| Защита от КЗ | Нет | Есть |
| Видимый разрыв | Есть | Нет (только у некоторых моделей) |
| Применение | Ввод, секционирование, обслуживание | Защита линий и оборудования |
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Простота и надёжность конструкции | Требует подбора по току и наличию нагрузки |
| Видимый разрыв цепи | Разъединители нельзя отключать под нагрузкой |
| Ручное управление без питания | Занимают место в щите |
| Широкий выбор исполнений | Не все модели имеют дугогасительные камеры |
| Длительный срок службы | Требует правильного монтажа и блокировок |
| Не требуют обслуживания | Не защищают от перегрузки и КЗ |
Монтаж и подключение
Аппарат устанавливается на монтажную панель или DIN-рейку. Подключение выполняется по схеме: фаза, ноль, заземление. Для трёхфазных моделей соблюдают порядок чередования фаз. Контакты затягиваются винтами с нормированным усилием. Сечение кабеля подбирается под номинальный ток аппарата.
Для разъединителей обязательна механическая блокировка с силовым выключателем — это предотвращает отключение под нагрузкой. После монтажа проверяют чёткость срабатывания, надёжность фиксации и отсутствие нагрева контактов. Схема подключения должна соответствовать проекту.
При монтаже в шкафу учитывают направление открывания дверцы и доступ к рукоятке. Для панельного монтажа используют удлинитель привода. Маркировка и схема на дверце упрощают обслуживание.
Эксплуатация и обслуживание
Аппараты не требуют регулярного обслуживания. Периодически проверяют состояние контактов, отсутствие нагрева и чёткость срабатывания. При износе контактов их заменяют. Дугогасительные камеры очищают от нагара.
При ремонтных работах соблюдают последовательность: сначала отключают автоматический выключатель, затем разъединитель. Это предотвращает аварию. Блокировка не даёт отключить разъединитель под нагрузкой.
Часто задаваемые вопросы
Чем рубильник отличается от разъединителя?
Рубильник с дугогасительными камерами может коммутировать цепь под нагрузкой. Разъединитель без камер служит только для создания видимого разрыва при отключённой нагрузке. Оба аппарата применяются в щитах и шкафах.
Можно ли отключать разъединитель под нагрузкой?
Нет, это запрещено. Разъединитель не имеет дугогасительных устройств, и отключение под током приведёт к аварии. Сначала отключают силовой выключатель, затем разъединитель. Такая последовательность обеспечивает безопасность.
Что такое видимый разрыв цепи?
Это разрыв, при котором между контактами образуется видимый воздушный промежуток. Он гарантирует, что цепь действительно обесточена. Это важно для безопасности при ремонтных работах и обслуживании оборудования.
Где применяются перекидные рубильники?
В системах с двумя источниками питания — основным и резервным. Перекидной рубильник позволяет переключить нагрузку с одного ввода на другой. Применяются в системах гарантированного электроснабжения и на объектах с резервными генераторами.
Чем рубильник отличается от автоматического выключателя?
Рубильник не защищает от перегрузки и короткого замыкания. Он служит для ручной коммутации и создания видимого разрыва. Автоматический выключатель защищает линию и срабатывает автоматически.
Какая категория применения нужна для двигателя?
Для двигателей и мощных индуктивных нагрузок — AC-23. Для смешанных нагрузок — AC-22. Для слабоиндуктивных — AC-21.
