Устройство и принцип работы

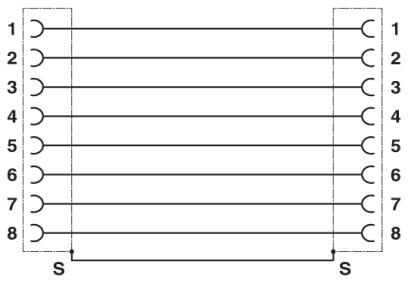

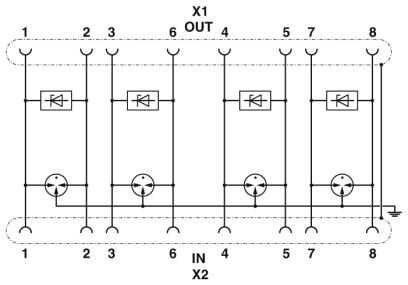

Конструктивно патч-панель состоит из нескольких элементов. Лицевая сторона содержит розетки (обычно RJ45) для подключения патч-кордов. Тыльная сторона оснащена IDC-контактами для фиксированной заделки кабеля. Розетки и контакты соединены электрически. Каждый порт имеет маркировку для удобства идентификации.
Принцип работы основан на разделении постоянной и переменной частей сети. Стационарные кабели от рабочих мест заделываются в тыльную часть панели. С лицевой стороны к портам подключаются патч-корды, которые ведут к коммутаторам или другому активному оборудованию. Такая архитектура позволяет менять подключения без вмешательства в стационарную проводку.
Типы патч-панелей
По конструкции. Фиксированные — с заранее установленными портами на печатной плате. Надёжны и доступны по цене, но не допускают модификации. Наборные (модульные) — позволяют собирать конфигурацию под задачу. В шасси устанавливаются отдельные модули с разными типами разъёмов. Это гибкое, но более дорогое решение.
По категории кабеля. Категория определяет пропускную способность. Cat5e — до 1 Гбит/с, бюджетное решение для офисных сетей. Cat6 — до 10 Гбит/с на коротких расстояниях, рекомендуются для новых инсталляций. Cat6a — до 10 Гбит/с на 100 м, стандарт для дата-центров. Категория панели должна соответствовать категории кабеля.
По экранированию. Неэкранированные (UTP) — для обычных условий без сильных помех. Экранированные (FTP) — защищают от электромагнитных наводок. Используются рядом с мощным оборудованием и в промышленных зонах.

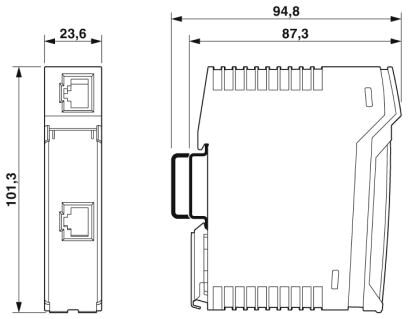

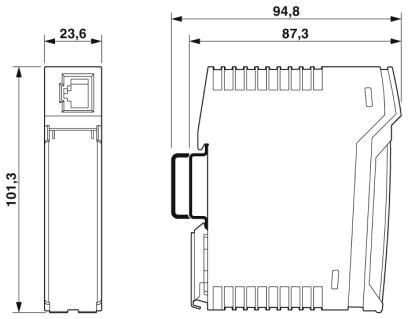

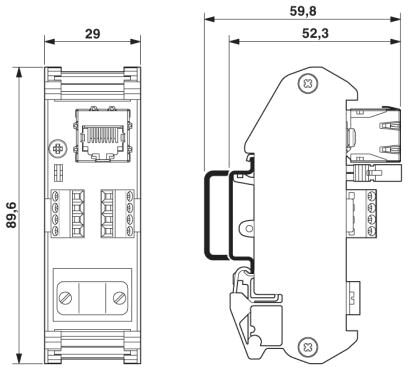

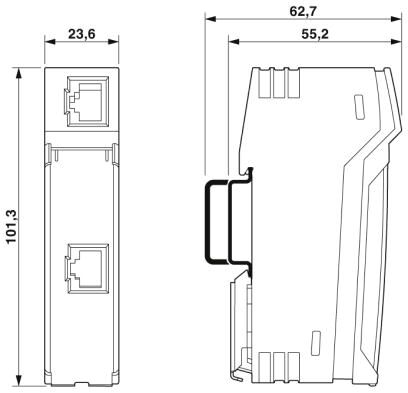

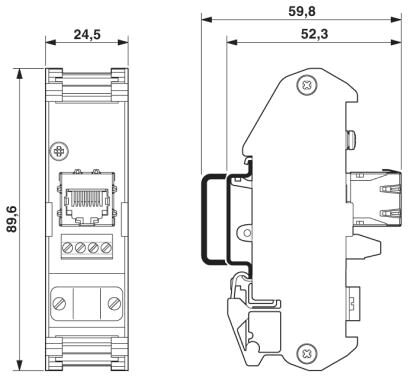

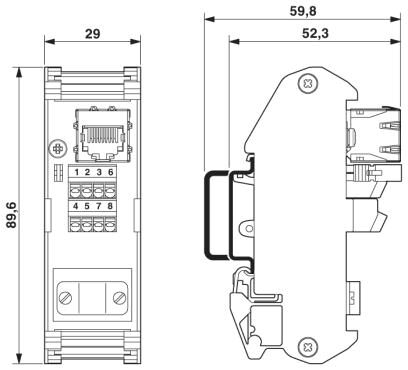

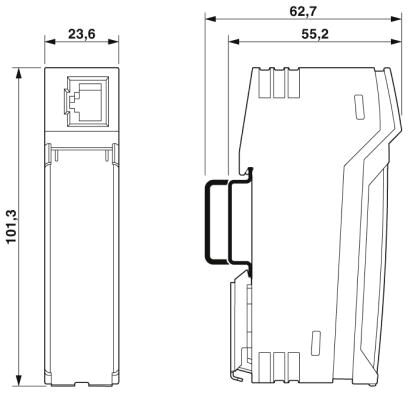

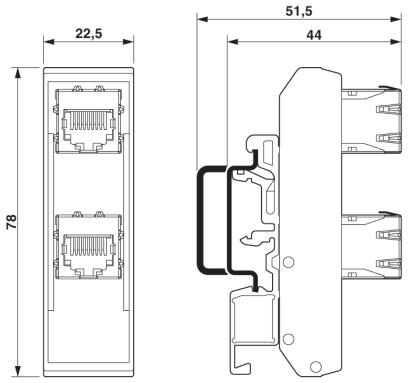

По количеству портов. Наиболее распространены панели на 12, 24 и 48 портов. Стандартный форм-фактор — 19 дюймов, высота 1U. Существуют также панели на 8, 16, 96 портов и настенные модели для небольших узлов.
Области применения
- Офисные локальные сети
- Серверные и дата-центры
- Системы видеонаблюдения
- Телефонные сети
- Промышленные сети автоматизации
Критерии выбора
При подборе патч-панели учитывают несколько параметров. Категория — должна соответствовать кабелю и требованиям по скорости. Количество портов — определите число подключаемых линий с запасом на расширение. Тип экранирования — UTP для обычных условий, FTP при наличии помех. Конструкция — фиксированная для бюджетных проектов, наборная для гибких конфигураций. Способ заделки — некоторые модели поддерживают заделку без инструмента, что ускоряет монтаж.
Монтаж и подключение

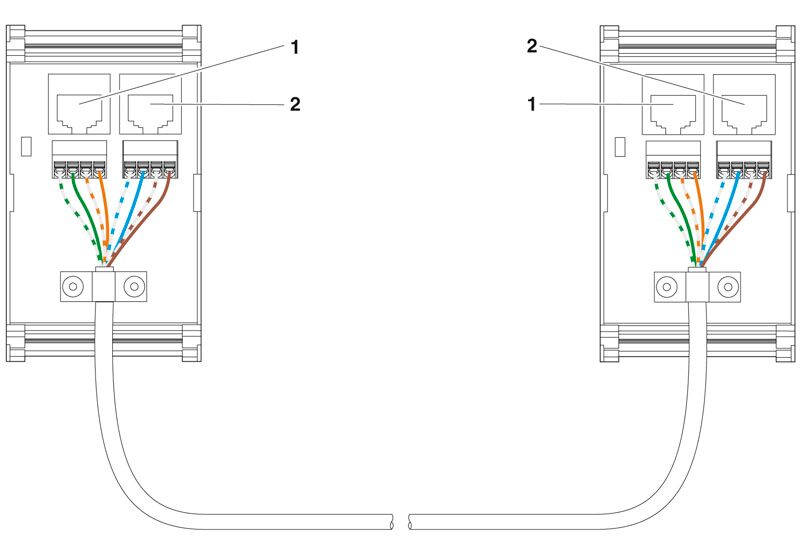

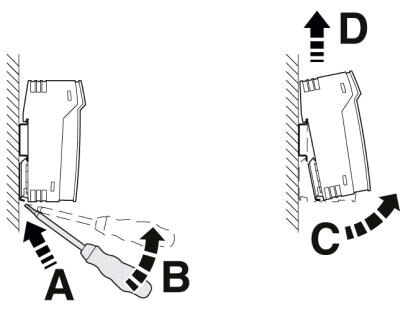

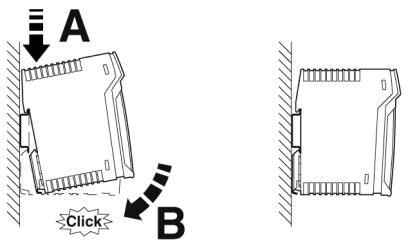

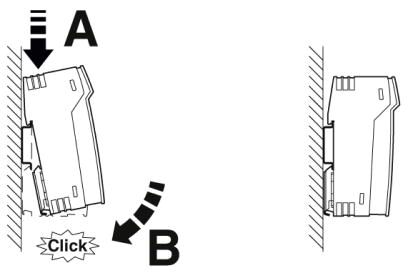

Патч-панель закрепляют в 19-дюймовой стойке или на стене. Кабели разделывают и заделывают в IDC-контакты с тыльной стороны. Для заделки используют специальный инструмент — punch-down tool. Порядок проводников должен соответствовать стандарту TIA/EIA-568A или TIA/EIA-568B. Важно использовать одинаковый стандарт на всей сети.

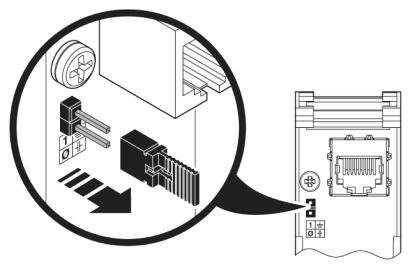

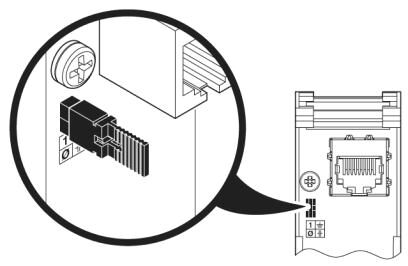

После заделки кабелей проверяют правильность обжима тестером кабелей. Панель маркируют для идентификации портов. С лицевой стороны подключают патч-корды к активному оборудованию. Для экранированных панелей требуется подключение заземления.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Упорядочивание кабельной системы | Требует квалифицированной заделки |
| Быстрая перенастройка сети | Стоимость выше простых клеммников |
| Масштабируемость | Занимает место в стойке |
| Простота обслуживания | Категория ограничивает скорость |
