Описание

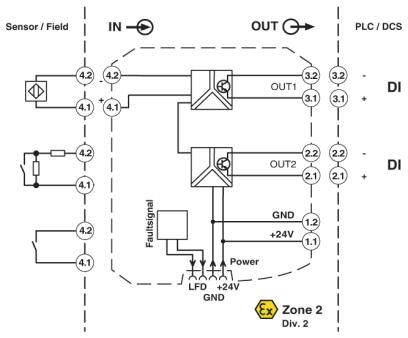

Коммутирующий разделительный усилитель NAMUR для обеспечения работы бесконтактных датчиков и выключателей. Сигналы передаются через 2 транзисторных выхода (пассивных) на уровень управления. Функция обнаружения ошибок в линии, гальваническая развязка 3 цепей, SIL 2, зажим push-in.
Преимущества для Вас
- Подача питания и передача сообщений об ошибках возможна через устанавливаемый на монтажную рейку соединитель
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- До SIL 2 согласно EN 61508
- Устройство распознавания повреждений кабельной линии (LFD), возможность включения/отключения, индикация повреждения с помощью красного мигающего светодиода и путем блокировки выхода транзистора
- Сигнальный выход 2 также может использоваться в качестве выхода сигналов о неисправностях
- Светодиодные индикаторы состояния цепи питания, коммутирующих элементов и помех согласно NAMUR NE 44
- 2 сигнальных выхода транзистора (пассивных), до 5 кГц
- Гальваническая развязка 4 цепей
- Вход для бесконтактных датчиков NAMUR (EN 60947-5-6), сухих или переключающих контактов с резистивной цепью
- Возможность переключения направления действия (параметры рабочего тока или тока покоя)
Коммерческие данные
Код заказа | 2924278 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 136 (C-5-2017) |
GTIN | 4046356492089 |
Вес/шт. (без упаковки) | 140,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 116 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 |
Входные данные
Напряжение без нагрузки | ~ 8 В DC |
---|---|
Порог переключения (с ослаблением) | |
Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
Ток короткого замыкания | ~ 8 мА |
Гистерезис переключения | |
Обнаружение нарушений в линии | Разрыв 0,05 мА IN |
Короткое замыкание 100 датчика |
Выходные данные
Выходной переключающий контакт | 2 пассивных транзисторных выхода |
---|---|
Минимальное напряжение переключения | 3 В DC |
Максимальное напряжение переключения | 30 В DC |
мин. ток контакта | 5 мА (защищен от коротких замыканий) |
Максимальный коммутационный ток | 50 мА (защищен от коротких замыканий) |
Частота переключения | 5 кГц |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | |
Рассеиваемая мощность | 800 мВт |
Потребляемая мощность | 800 мВт |
Характеристики клемм
Сечение жесткого проводника мин. | 0,2 мм |
---|---|
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Тип подключения | Зажимы Push-in |
Общие сведения
Количество каналов | 1 |
---|---|
Индикатор состояния | зеленый светодиод (напряжение питания) |
желтый светодиод (коммутационное состояние) | |
красный светодиод (сбои в линии) | |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход / питание, шинные соединители на DIN-рейке |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Выход 1 / выход 2 |
Гальваническая развязка | 50 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, основная изоляция согласно EN 61010-1)) |
1 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
SIL | 2 |
Параметры техники безопасности
Уровни совокупной безопасности (SIL) | 1 |
---|---|
1 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
Критерий оценки | A |
Наименование | Помехи по цепи питания |
Стандарты / нормативные дкументы | EN 61000-4-6 |
Критерий оценки | A |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Стандарты / нормативные документы | EN 61000-4-4 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | B |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210121 |
---|---|
eCl@ss 4.1 | 27210121 |
eCl@ss 5.0 | 27210121 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210121 |
eCl@ss 8.0 | 27210121 |
eCl@ss 9.0 | 27210121 |
ETIM
ETIM 2.0 | EC001485 |
---|---|
ETIM 3.0 | EC001485 |
ETIM 4.0 | EC001485 |
ETIM 5.0 | EC001485 |
ETIM 6.0 | EC001485 |
ETIM 7.0 | EC001485 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
