Артикул:
78812
114 290 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

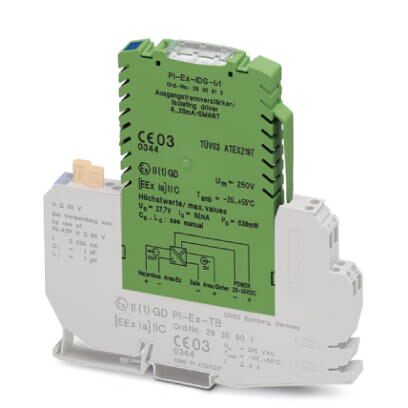

Усилитель с развязкой по выходу Ex i, с поддержкой HART. Развязывает и передает сигнал 0/4-20 мA к нагрузке (I/P-преобразователи, регулирующие клапаны, индикаторы) во взрывоопасной зоне. Гальваническая развязка трех цепей (входная, выходная, питающая). Обнаружение нарушений в линии.
Коммерческие данные
| Код заказа | 2835613 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 456 (IF-2009) |
| GTIN | 4017918934149 |
| Вес/шт. (без упаковки) | 113,400 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,4 мм |
|---|---|
| Высота | 145 мм |
| Глубина | 147 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (См. технический паспорт) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Входные данные
| Сигнальный вход | Bход тока |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| 0 мА ... 20 мА | |
| Входное сопротивление, вход тока | 5,4 В (при 20 мА) |
| Диапазон входных токов | 0 мА ... 22 мА |
Выходные данные
| Сигнальный выход | искробезопасный |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 0 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | 800 |
| Коэффициент пульсаций на выходе (ток) | SS (при 800 Ом) |
Питание
| Диапазон напряжения питания | 20 В DC ... 35 В DC |
|---|---|
| Потребляемый ток, макс. | |
| Потребляемая мощность | макс. 1,2 Вт (при 24 В DC, 20 мА) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | 0,1 % (от предельного значения (при 20 °C)) |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Наименование | Выход/питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, США / Канада | UL на рассмотрении |
Обмен данными (байпас)
| Функция HART | есть |
|---|---|
| Поддерживаемые протоколы | HART |
Данные по безопасности
| Макс. индуктивность Li | 0,1 мГн |
|---|---|
| Макс. емкость Ci | 5 нФ |
| Макс. выходное напряжение Uo | 27,7 В |
| Макс. выходной ток Io | 92 мА |
| Макс. выходная мощность Po | 638 мВт |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 15 мГн |
| макс. внешняя емкость Co | 658 нФ |
| Дополнительный текст | Наибольшие значения разрешается использовать только как сосредоточенные емкости или индуктивности или в качестве реактивностей проводников |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 1,9 мГн |
| макс. внешняя емкость Co | 295 нФ |
| Дополнительный текст | Наибольшие значения разрешается использовать как сосредоточенные емкости и индуктивности |
| Максимальное безопасное напряжение Um | 250 В AC |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 1,2 мГн |
| макс. внешняя емкость Co | 80 нФ |
| Дополнительный текст | Наибольшие значения разрешается использовать только как сосредоточенные емкости или индуктивности или в качестве реактивностей проводников |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 0,4 мГн |
| макс. внешняя емкость Co | 64 нФ |
| Дополнительный текст | Наибольшие значения разрешается использовать как сосредоточенные емкости и индуктивности |
Стандарты и предписания
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, США / Канада | UL на рассмотрении |
| Группа | IIB |
| IIB | |
| IIC | |
| IIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| 27210120 | |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
