Описание

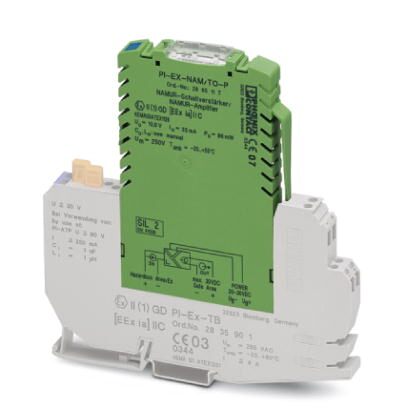

Взрывобезопасный (Ex i) двоичный вход: Коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону. Транзисторный выход (пассивный), функция обнаружения ошибок в линии. Устройство для гальванической развязки 3 цепей.
Коммерческие данные
| Код заказа | 2865117 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 460 (IF-2009) |
| GTIN | 4017918961541 |
| Вес/шт. (без упаковки) | 99,400 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,4 мм |
|---|---|
| Высота | 145 мм |
| Глубина | 147 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | макс. -20 °C ... 60 °C (См. технический паспорт) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
| Напряжение без нагрузки | 8,2 В DC ±10 % |
|---|---|
| Порог переключения (с ослаблением) | |
| Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
| Сигнальный вход | искробезопасный |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
Выходные данные
| Выходной переключающий контакт | Транзисторный выход, пассивный, n-p-n |
|---|---|
| Конфигурируемый / программируемый | инвертируется ползунковым переключателем |
| Ток переключения | 100 мА (защищен от коротких замыканий) |
| Частота переключения | макс. 2 кГц (DC) |
Питание
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. | 25 мА |
| Потребляемая мощность | макс. 0,6 Вт (24 V) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|
Общие сведения
| Индикатор состояния | зеленый светодиод (напряжение питания) |
|---|---|
| желтый светодиод (индикатор состояния) | |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
| Наименование | Выход/питание |
| Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, США / Канада | UL на рассмотрении |
| Функциональная безопасность (SIL) | SIL 2 |
| SIL | 2 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 2 |
| Доля опасных сбоев (SFF) | 84 % |
| SU | 1,83 x 10-7 (183 FIT) |
| SD | 6 x 10-9 (6 FIT) |
| DU | 3,7 x 10-8 (37 FIT) |
| DD | 8 x 10-9 (8 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,62 x 10-4 (1 год) |
| 8,08 x 10-4 (5 лет) | |
| 1,62 x 10-3 (10 лет) | |
| Диагностическое покрытие (DC) | пост. токS=3%, пост. токD=17% |
Данные по безопасности
| Макс. выходное напряжение Uo | 10,6 В |
|---|---|
| Макс. выходной ток Io | 33 мА |
| Макс. выходная мощность Po | 86 мВт |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 230 мГн |
| макс. внешняя емкость Co | 72 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 110 мГн |
| макс. внешняя емкость Co | 16,2 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 30 мГн |
| макс. внешняя емкость Co | 2,3 мкФ |
| Максимальное безопасное напряжение Um | 250 В AC |
Стандарты и предписания
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, США / Канада | UL на рассмотрении |
| Группа | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210121 |
|---|---|
| eCl@ss 4.1 | 27210121 |
| eCl@ss 5.0 | 27210121 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210121 |
| eCl@ss 9.0 | 27210121 |
ETIM
| ETIM 2.0 | EC001485 | |
|---|---|---|
| ETIM 3.0 | EC001485 | |
| ETIM 4.0 | EC001485 | |
| ETIM 5.0 | EC001485 | |
| ETIM 6.0 | EC001485 | |
| ETIM 7.0 | EC001485 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
