Описание
Программа поставок
Функция | Технологические модули XN300 | ||
Техника присоединения | Вставная пружинная клемма | ||

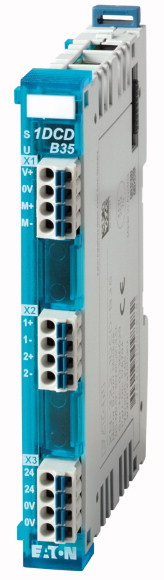

функция | Контроллер двигателя на постоянном токе XN-322 для XN300 | ||
Краткое описание | Модуль контроллера двигателя пост. тока, 12–30 В, 3,5 A, щеточный двигатель | ||
Описание | Модуль регулятора тока для двигателя пост. тока (щеточного двигателя)с напряжением питания 12–30 В и макс. током двигателя 3,5 A. Также встроены два выходных каскада для светодиодов, макс. ток 20 мА / 350 мА. | ||
Применяемое для | XN-312-… |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 61131-2 IEC/EN 61000-6-2 IEC/EN 61000-6-4 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | 8 / 4 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | 10 / 3 / 1 |
Импульсное напряжение | |||
Кабель питания | кВ | 2 | |
Сигнальная линия | кВ | 1 | |
Скачок напряжения | |||
Питающий провод (сим. / асим.) | кВ | 0,5 / 0,5 | |
Сигнальный провод (асим.) | кВ | 1 | |
Впуск | В | 10 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | 40 / 47 Класс A |
Варианты напряжения/просадки напряжения | Да / 10 мс | ||
Условия окружающей среды | |||
Климат | |||
Стойкость к климатическим воздействиям | Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
относительная влажность | 0 - 95 %, без образования конденсата | ||
Конденсация | предотвратить соответствующими мерами | ||
Температура | |||
Эксплуатация | °C | 0 - +55 | |
Хранение, транспорт | ? | °C | -20 - +85 |
Класс защиты | IP20 | ||
установочное положение | горизонтально | ||
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
Колебания | 3,5 мм / 1 г | Гц | 5 - 8,4 / 8,4 -150 |
Удароустойчивость | Полусинус 15 г/11 мс | Шоки | 18 |
Соединительные клеммы | |||
Расчетные характеристики | |||
Группа изоляции | I | ||
Категория перенапряжения / степень загрязнения | III / 3 | ||
Номинальное напряжение | В | 160 | |
Макс. нагрузочный ток / попер. сечение | A / мм? | X (не указано производителем штекера) | |
Техника присоединения в направлении вверх | Вставная пружинная клемма (штепсельный разъем) | ||
Длина зачистки | мм | 10 | |
Калиберная пробка IEC/EN 60947-1 | A1 | ||
Емкость подключения | |||
"e" одножильный H 07V-U | мм2 | 0,2 - 1,5 | |
"f" тонкопроволочный H 07V-K | мм2 | 0,2 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25-1,5 | |
Размер провода | AWG | 24 - 16 | |
Электропитание | |||
Электропитание - вход | |||
Питающее напряжение | |||
Потребляемый ток при питании +5 В (внутр.) | I | мА | (тип.)55 |
Потребляемая мощность при +24-В питании | I | мА | (тип.)15 |
Гальваническое разделение | PE | нет | |
Номинальное напряжение | Ue | В | 24 В (X3) |
Расчетный рабочий ток | Ie | A | 0,21 |
Гальваническое разделение | нет | ||
Электропитание - выход | |||
Электропитание датчиков | |||
Номинальное напряжение | Ua | В | 24 (X1) |
Расчетный рабочий ток | Imax | A | 3,5 |
Гальваническое разделение | нет | ||
Потеря мощности | |||
Потеря мощности (без активных каналов) | W | 1.39 | |
Макс. потеря мощности | W | 3.91 | |
Указания по потере мощности | В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства. | ||
Аналоговые модули вывода | |||
Аналоговые выходы | |||
Каналы | Количество | 2 | |
выходной ток | |||
Номинальное значение выходного тока | мА | 0-20 / 0-350 | |
Разрешение | Бит | 8 | |
Возможность подсоединения | 2 проводника | ||
Указания по аналоговым выходам | 1 выход задающего каскада светодиода / 1 выход задающего каскада светодиода Power (оба с регулированием по току) | ||
Функции | |||
Контроллер двигателя | |||
Каналы | Количество | 1 | |
выходной ток | |||
Выходной ток, номинальное значение | мА | 0-3500 | |
Разрешение | Бит | 10 | |
Возможность подключения | 2 проводника | ||
Указания по контроллеру двигателя | Ток двигателя не должен превышать 3,5 A. Это также относится к процессу торможения и запуска двигателя. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Fieldbus, decentr. periphery - power module, motor switch (EC001605) | |||
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - power module, motor switch (ecl@ss8.1-27-24-26-09 [BAA072010]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 18 - 30 | |
Voltage type of supply voltage | DC | ||
Number of inputs | 0 | ||
Permitted voltage at input | V | 0 - 0 | |
Type of voltage (input voltage) | DC | ||
Type of digital output | - | ||
Permitted voltage at output | V | 12 - 30 | |
Type of output voltage | DC | ||
Short-circuit protection, outputs available | Yes | ||
Number of motor outlets | 1 | ||
Rated operation current of the motor | A | 3.5 - 3.5 | |
With motor current parameter setting | Yes | ||
Type of electrical connection at the motor output | Screw-/spring clamp connection | ||
With brake output | No | ||
With thermal motor protection | Yes | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 0 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP20 | ||
Type of electric connection | Screw-/spring clamp connection | ||
Fieldbus connection over separate bus coupler possible | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | No | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 16.8 | |
Height | mm | 104.2 | |
Depth | mm | 80.3 |
Апробации
Product Standards | CE, cULus | ||
UL File No. | E172143 |
