Модуль мониторинга ошибок применяется для анализа и сообщения об общем сбое системы мониторинга ошибок и для контроля напряжений питания. Cообщение о неисправности передается через замыкающий контакт. Винтовой разъем, стандартная конфигурация.
Описание изделия

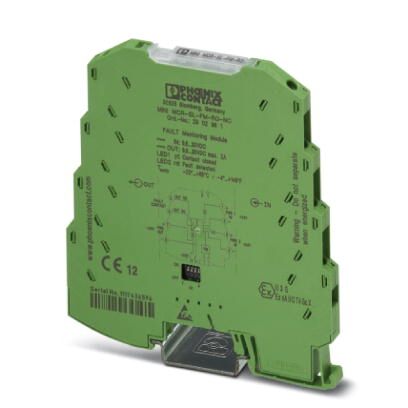

Модуль мониторинга ошибок MINI MCR-SL-FM-RO-(SP) применяется для анализа и передачи сообщения об общем сбое системы мониторинга ошибок.
Он также может применяться для контроля напряжения питания на клеммах питания MINI MCR-SL-PTB-FM-(-SP) (арт.№: 2902958, 2902959). Кроме этого, он позволяет распознавать и передавать информацию об ошибках от измерительных преобразователей MINI-Analog, поддерживающих работу с системой мониторинга ошибок и соединенных с модулем мониторинга ошибок посредством устанавливаемого на монтажную рейку соединителя ME 6,2 TBUS-2 (арт.№: 2869728). Возможно также питание от электросети. Cообщение о неисправности передается через размыкающий контакт. Возможен мониторинг до 80 измерительных преобразователей в одной системе.
Коммерческие данные
Код заказа | 2902961 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 524 (C-5-2017) |
GTIN | 4046356702850 |
Вес/шт. (без упаковки) | 81,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
Описание входа | Вход напряжения на резервное устройство контроля |
---|---|
Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
Выходные данные
Выходной сигнал, напряжение | 8,8 В DC ... 29,2 В DC |
---|---|
макс. выходной ток | 2 A |
Выходной переключающий контакт
Наименование, выход | Выходной переключающий контакт |
---|---|
Максимальное напряжение переключения | 30 В AC/DC |
Максимальный коммутационный ток | 50 мА |
Питание
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
---|---|
Потребляемый ток, макс. | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Температурный коэффициент, максимальный | |
---|---|
Индикатор состояния | Желтый светодиод (коммутационный выход активен), красный светодиод (ошибка) |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 50 В AC/DC |
Испытательное напряжение, вход / выход | 1,5 кВ AC (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T4 | |
Class I, Zone 2, Group IIC | |
Сертификат для мореплавания | DNV GL 14085-15HH |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T4 | |
Class I, Zone 2, Group IIC | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 27371392 |
---|---|
eCl@ss 5.0 | 27379201 |
Cl@ss 5.1 | 27379100 |
eCl@ss 6.0 | 27379200 |
eCl@ss 7.0 | 27379201 |
eCl@ss 8.0 | 27379201 |
eCl@ss 9.0 | 27379201 |
ETIM
ETIM 4.0 | EC002498 |
---|---|
ETIM 5.0 | EC002498 |
ETIM 6.0 | EC002498 |
ETIM 7.0 | EC002498 |
UNSPSC
UNSPSC 6.01 | 26121604 |
---|---|
UNSPSC 7.0901 | 26121604 |
UNSPSC 11 | 26121604 |
UNSPSC 12.01 | 26121604 |
UNSPSC 13.2 | 26121604 |
