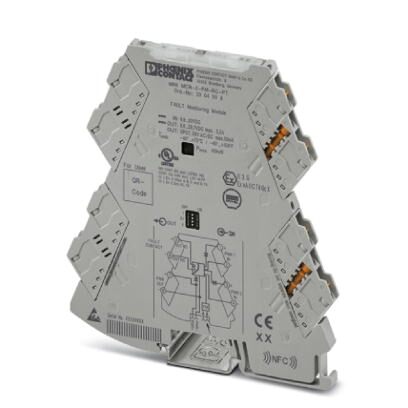

Модуль мониторинга ошибок со вставными зажимами применяется для анализа и оповещения об общем сбое системы мониторинга ошибок и для контроля напряжений питания. Сообщение о неисправности передается через размыкающий контакт. Технология подключения рush-in, стандартная конфигурация
Описание изделия
Модуль мониторинга ошибок со вставными зажимами используется для анализа и сообщения об общем сбое системы мониторинга ошибок до 115 установленных разделительных усилителей MINI Analog Pro при помощи соединителя для несущей рейки ME 6,2 TBUS-2 (арт. № 2869728). Вы также можете контролировать напряжение питания на клеммах питания MINI MCR-2-PTB(-PT) (арт. № 2902066, 2902067). Возможно также питание от электросети. Сообщение о неисправности передается через размыкающий контакт. Модуль мониторинга ошибок поддерживает связь NFC.
Коммерческие данные
Код заказа | 2904508 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 104 (C-5-2017) |
GTIN | 4046356857390 |
Вес/шт. (без упаковки) | 96,300 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 110,5 мм |
Глубина | 120,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Описание входа | Вход напряжения на резервное устройство контроля |
---|---|
Количество входов | 1 |
Входной сигнал напряжения | 9,9 В DC ... 30 В DC |
Выходные данные
Количество выходов | 1 |
---|---|
Выходной сигнал, напряжение | 9,6 В DC ... 29,7 В DC |
макс. выходной ток | 3,2 A |
Выходной переключающий контакт
Наименование, выход | Выходной переключающий контакт |
---|---|
Максимальное напряжение переключения | 30 В DC |
Максимальный коммутационный ток | 50 мА |
Питание
Диапазон напряжения питания | 12 В DC ... 24 В DC -20 % ... +25 % (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
---|---|
Потребляемый ток, макс. | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм (с кабельным наконечником) |
0,14 мм ... 2,5 мм (без кабельного наконечника) | |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
Температурный коэффициент, максимальный | |
---|---|
Испытательное напряжение | 1500 В AC (50 Гц, 1 мин) |
Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 50 В AC/DC (эффективный) |
Испытательное напряжение, вход / выход | 1,5 кВ AC (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Сертификат для мореплавания | DNV GL 14445-15HH |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 27371392 |
---|---|
eCl@ss 5.0 | 27379201 |
eCl@ss 5.1 | 27379100 |
eCl@ss 6.0 | 27379200 |
eCl@ss 7.0 | 27379201 |
eCl@ss 8.0 | 27379201 |
eCl@ss 9.0 | 27379201 |
ETIM
ETIM 4.0 | EC002498 |
---|---|
ETIM 5.0 | EC002498 |
ETIM 6.0 | EC002498 |
ETIM 7.0 | EC002498 |
UNSPSC
UNSPSC 6.01 | 26121604 |
---|---|
UNSPSC 7.0901 | 26121604 |
UNSPSC 11 | 26121604 |
UNSPSC 12.01 | 26121604 |
UNSPSC 13.2 | 26121604 |
