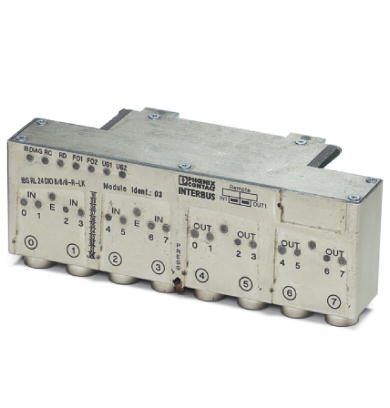

Устройство цифрового ввода-вывода для INTERBUS; оптоволоконная технология, скорость передачи 2 Мбод, восемь входов (24 В DC), восемь выходов (24 В DC, 0,5 А), подключение датчиков / исполнительных элементов посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67
Описание изделия
Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.
Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.
Преимущества для Вас
- Прочный металлический корпус
- Широкий спектр диагностических функций
- Штекерные разъемы Ruggedline для системы INTERBUS, на выбор с оптоволоконным кабелем или витой парой и источником питания
- Штекерные разъемы М12 для периферийных устройств
Коммерческие данные
| Код заказа | 2734510 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 329 (C-8-2013) |
| GTIN | 4017918890346 |
| Вес/шт. (без упаковки) | 790,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 179 мм |
|---|---|
| Высота | 67 мм |
| Глубина | 71 мм |
| Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 790 г |
| Указания по значениям массы | без штекера и монтажной пластины |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | Оптоволоконный кабель (полимерное волокно 980/1000 мкм) |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Оптоволоконный кабель |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
| Ток питания | тип. 120 мА (Плюс ток датчика) |

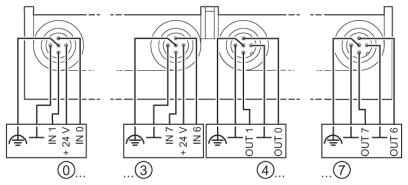

Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 8 |
| Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждой группы |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Типичный входной ток одного канала | 3 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 1,5 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3,5 мс |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 8 |
| Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждой группы |
| Выходное напряжение | 24 В |
| Номинальное напряжение | 24 В |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 группу | 2 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Разделение потенциалов
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
|---|
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
