Описание

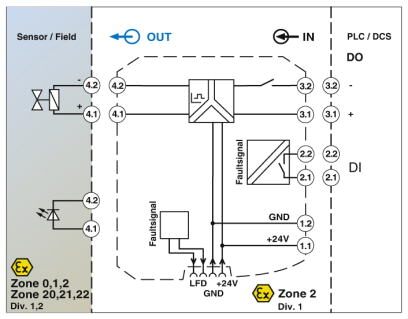

Взрывозащищенный модуль управления электромагн. клапанами Ex i в зоне Ex, логический вход, напр. холостого хода 21,1 В, огранич. тока при 25,1 мА, распознавание повреждений провода, выход для передачи сообщений о неисправностях, до SIL 3 по МЭК 61508; зажим push-in.
Преимущества для Вас
- Вход: логика
- Выход: искробезопасный [Ex ia]; напряжение холостого хода > 21,1 В пост. тока; ограничение по току > 25,1 мА
- Обнаружение нарушений в линии (возможность включения-отключения), через сигнальную цепь и отдельный выход аварийной сигнализации
- Прозрачный для тестовых импульсов
- До SIL 3 согласно МЭК/EN 61508
- Надежная гальваническая развязка между выходом, входом, питанием и выходом аварийной сигнализации
- Подача питания и передача сообщений об ошибках возможна через устанавливаемый на монтажную рейку соединитель
- Съемные клеммные модули, Зажимы Push-in
- Допустима установка в зонах 2
- Ширина корпуса: 12,5 мм
Коммерческие данные
Код заказа | 2905674 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 160 (C-5-2017) |
GTIN | 4046356985345 |
Вес/шт. (без упаковки) | 100,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 116 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Степень защиты | IP20 |
Входные данные
Сигнальный вход | Сигнальный вход |
---|
Выходные данные
Выходная характеристика: выходное сопротивление | 641 (Внутреннее сопротивление Ri) |
---|---|
Время срабатывания |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Рассеиваемая мощность |
Параметры подключения 1
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,2 мм ... 1,5 мм |
Сечение гибкого провода | 0,2 мм ... 1,5 мм |
Сечение проводника AWG | 24 ... 16 |
Параметры подключения 2
Наименование, подключение | Контрольное гнездо |
---|---|
Диаметр, макс. | 2,3 мм |
Общие сведения
Индикатор состояния | зеленый светодиод (напряжение питания) |
---|---|
желтый светодиод (коммутационное состояние) | |
красный светодиод (сбои в линии) | |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Выход/вход, выход аварийной сигнализации |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Выход / питание, Т-соединитель |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Вход/выход аварийной сигнализации/питание |
Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, США / Канада | UL 61010 Listed |
SIL | 3 |
Данные по безопасности
Макс. внутренняя индуктивность Li | возможность игнорирования |
---|---|
Макс. внутренняя емкость Ci | 11 нФ |
Макс. выходное напряжение Uo | 23,98 В |
Макс. выходной ток Io | 37,4 мА |
Макс. выходная мощность Po | 224 мВт |
Группа | IIC |
макс. внешняя индуктивность Lo | 22 мГн |
макс. внешняя емкость Co | 110 нФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 100 мГн |
макс. внешняя емкость Co | 910 нФ |
Группа | IIA |
макс. внешняя индуктивность Lo | 200 мГн |
макс. внешняя емкость Co | 3330 нФ |
Максимальное безопасное напряжение Um | 253 В AC/DC |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, США / Канада | UL 61010 Listed |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Группа | IIC |
IIB | |
IIA |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27210100 |
---|---|
eCl@ss 6.0 | 27243100 |
eCl@ss 7.0 | 27243101 |
eCl@ss 8.0 | 27243101 |
eCl@ss 9.0 | 27243101 |
ETIM
ETIM 5.0 | EC002538 |
---|---|
ETIM 6.0 | EC002538 |
ETIM 7.0 | EC002538 |
UNSPSC
UNSPSC 13.2 | 32151802 |
---|
