Артикул:
50266
58 200 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
71,010 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

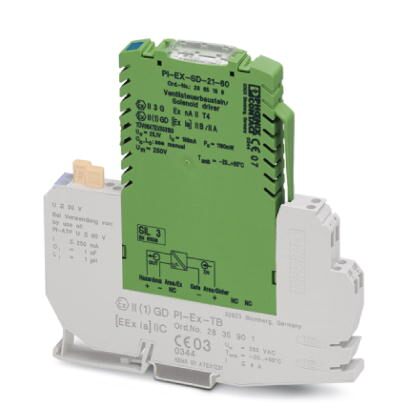

Модуль управления клапаном Ex i, вставной. Для управления искробезопасными электромагнитными клапанами, устройствами аварийной сигнализации и другими простыми электрическими устройствами установленными во взрывоопасной зоне. Для газов группы IIB, общее питание. Гальваническая развязка.
Коммерческие данные
| Код заказа | 2865188 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 463 (IF-2009) |
| GTIN | 4046356134828 |
| Вес/шт. (без упаковки) | 71,010 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,4 мм |
|---|---|
| Высота | 145 мм |
| Глубина | 147 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (относительная влажность, без выпадения конденсата) |
Выходные данные
| Выходная характеристика: выходное сопротивление | 136 (Внутреннее сопротивление Ri) |
|---|---|
| Время срабатывания |
Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
|---|---|
| Совместимый клапан | ASCO Coil 302 (12 V) |
| ASCO Coil 302 (24 V) | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 |
Питание
| Потребляемый ток, макс. | |
|---|---|
| Рассеиваемая мощность | макс. 1,5 Вт (при 24 В) |
Общие сведения
| Температурный коэффициент, максимальный | 0,01 %/K |
|---|---|
| Индикатор состояния | желтый светодиод (индикатор состояния) |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Функциональная безопасность (SIL) | SIL 3 |
| SIL | 3 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| SU | 2,84 x 10-7 (284 FIT) |
| SD | 0 |
| DU | 0 |
| DD | 0 |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
| Макс. выходное напряжение Uo | 25,1 В |
|---|---|
| Макс. выходной ток Io | 188 мА |
| Макс. выходная мощность Po | 1180 мВт |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 5,2 мГн |
| макс. внешняя емкость Co | 0,51 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 2,7 мГн |
| макс. внешняя емкость Co | 0,28 мкФ |
| Максимальное безопасное напряжение Um | 250 В AC (125 В DC) |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Группа | IIA |
| IIB |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
