Описание
Программа поставок

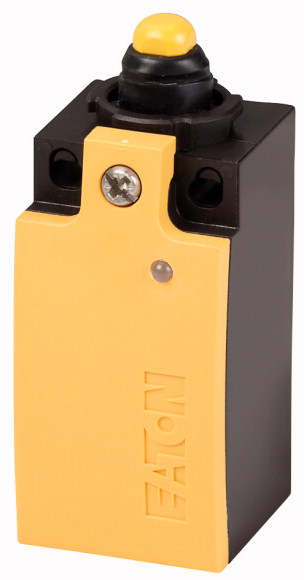

Основная функция | датчик положения Предохранительные датчики положения | ||
Идентификатор типа | LSE | ||
Ассортимент | Датчик положения с электронной регулировкой точки коммутации | ||
Класс защиты | IP66, IP67 | ||
оснащение | Базовое устройство, возможно расширение | ||
Температура окружающей среды | °C | -25 - +70 | |
Описание | оптическая индикация состояния сопоставимо с функцией принудительного размыкания При высоком уровне помех устройство переходит в безопасное состояние. допущено для использования в схемах коммутации, имеющих отношение к обеспечению безопасности. условно устойчив к коротким замыканиям после сброса включить заново индивидуальная настройка точки коммутации | ||
Контрольные знаки | |||
Назначение контактов | |||
Разм. = размыкающий контакт | 2 разм. | ||
графические условные обозначения | |||
Ход контакта ? = контакт закрыт ? = контакт открыт | |||
Номинальное напряжение | Ue | В пост. тока | 12 - 30 |
Цвет | |||
Крышка корпуса | желтый | ||
Крышка корпуса | |||
корпус | пластик | ||
Способ подключения | Зажим Cage-Clamp | ||
указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden. Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 |
Технические характеристики
Общая информация | |||
Стандарты и положения | IEC/EN 60947 EN 61000-4 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | °C | -25 - +70 | |
установочное положение | любая | ||
Класс защиты | IP66, IP67 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,5 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) | |
Электропитание | |||
Номинальное напряжение | Ue | В пост. тока | 12 - 30 |
Расчетный рабочий ток | Ie | A | |
12 В | Ie | A | 0.015 |
24 В | I | мА | 18 |
30 В | I | A | 0.019 |
Контакты/коммутационная способность | |||
Категория перенапряжения / степень загрязнения | III/3 | ||
Расчетный рабочий ток | Ie | A | |
DC-13 | |||
24 В | Ie | A | 0.2 |
Точность воспроизведения | мм | ±0.02 | |
Механические размеры | |||
Механический срок службы | Переключения | x 106 | 3 |
указания | (электронный) | ||
Температура прикосновения к рукоятке приводного вращательного механизма | °C | 100 | |
Удароустойчивость (импульс полусинуса 20 мс) | |||
Базовое устройство | g | 30 | |
частота приведения в действие | Переключения/ч | 3000 | |
Точка коммутации | 0,5 - 5,5 мм, с возможностью регулировки | ||
Гистерезис | мм | 0.4 | |
Разрешение | мм | 0.04 | |
Привод | |||
механический | |||
Сила нажатия начала/конца хода | N | 3,5/8,0 | |
Моменты нажатия поворотных приводов | Нм | 0.2 | |
макс. начальная скорость при кулачках по DIN | м/с | 1/0,5 | |
указания | при угле активации ? = 0°/30° | ||
Электромагнитная совместимость (ЭМС) | |||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) | кВ | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 4 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 | V/m | 10 | |
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) | |||
Кабель питания | кВ | 2 | |
Сигнальные провода | кВ | 2 | |
Мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5) | кВ | 0,5 | |
Впуск согласно IEC/EN 61000-4-6 | В | 10 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Sensors (EG000026) / End switch (EC000030) | |||
Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) | |||
Width sensor | mm | 31 | |
Diameter sensor | mm | 0 | |
Height of sensor | mm | 61 | |
Length of sensor | mm | 33.5 | |
Rated operation current Ie at AC-15, 24 V | A | 0 | |
Rated operation current Ie at AC-15, 125 V | A | 0 | |
Rated operation current Ie at AC-15, 230 V | A | 0 | |
Rated operation current Ie at DC-13, 24 V | A | 0.2 | |
Rated operation current Ie at DC-13, 125 V | A | 0 | |
Rated operation current Ie at DC-13, 230 V | A | 0 | |
Switching function | Slow-action switch | ||
Output electronic | Yes | ||
Forced opening | No | ||
Number of safety auxiliary contacts | 0 | ||
Number of contacts as normally closed contact | 2 | ||
Number of contacts as normally open contact | 0 | ||
Number of contacts as change-over contact | 0 | ||
Type of interface | None | ||
Type of interface for safety communication | None | ||
Housing according to norm | - | ||
Construction type housing | Cuboid | ||
Material housing | Plastic | ||
Coating housing | - | ||
Type of control element | Plunger | ||
Alignment of the control element | - | ||
Type of electric connection | - | ||
With status indication | Yes | ||
Suitable for safety functions | Yes | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Ambient temperature during operating | °C | -25 - 70 | |
Degree of protection (IP) | IP67 |
Апробации
Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
UL File No. | E29184 | ||
UL Category Control No. | NKCR | ||
CSA File No. | 12528 | ||
CSA Class No. | 3211-03 | ||
North America Certification | UL listed, CSA certified | ||
Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
