Описание
Конвертер для оптоволоконного кабеля с визуальной диагностикой, сигнальный контакт, для RS-422/RS-485 4-жильн./ INTERBUS до 2 Мбит/с, T-соединитель с двумя разъемами (FSMA) для оптоволокна, 660 нм, для PCF-/полимерного волокна

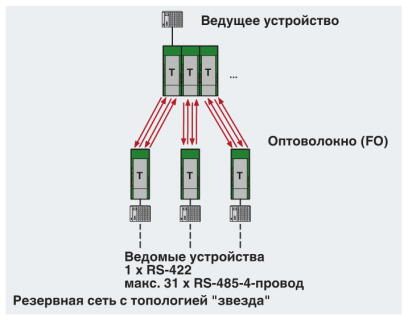

Преимущества для Вас
- Разветвление цепей питания с помощью соединителей, устанавливаемых на несущую рейку
- Все разъемы подключаются с помощью винтовой клеммы COMBICON
- Возможность подачи резервного питания с помощью опционального источника питания
- Высококачественная гальваническая развязка между всеми интерфейсами (INTERBUS // оптические порты // питание // соединитель, устанавливаемый на несущую рейку)
- Допуск на применение во взрывоопасной зоне 2
- Сухой переключающий контакт для передачи опережающих сигналов тревоги в случае неисправностей на участках оптоволоконных линий
- Встроенная система диагностики для постоянного контроля оптических каналов
- Искробезопасный оптический интерфейс (ex op is) для прямого подключения к устройствам в зоне 1
- Автоматическое распознавание скорости передачи данных до 2 Мбит/с
Коммерческие данные
Код заказа | 2708384 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 331 (C-6-2017) |
GTIN | 4017918974084 |
Вес/шт. (без упаковки) | 197,980 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 35 мм |
---|---|
Высота | 99 мм |
Глубина | 103 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2:2005 |

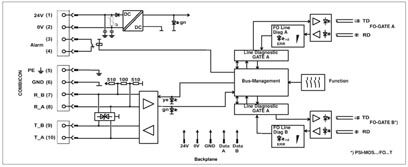

Общие сведения
Каналы связи | 2 (1/1) RD, TD, полный дуплекс |
---|---|
Битовое искажение, вход | ± 35 % (Допускается) |
Битовое искажение, выход | |
Гальваническая развязка | VCC // RS-422 |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Вес нетто | 197,98 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 284 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
52 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 861 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
338 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
137 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
UL, США / Канада | Класс I, зона 2, AEx nc IIC T5 |
Класс I, зона 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D |
Питание
Номинальное напряжение питания | 24 В DC (согласно UL) |
---|---|
Диапазон напряжения питания | 18 В DC ... 30 В DC |
Потребляемый ток, макс. | 130 мА |
Потребляемый ток, типовой | 100 мА (24 В DC) |
Тип подключения | Вставные винтовые клеммы COMBICON |
Последовательный интерфейс
Интерфейс 1 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
---|---|
Режим работы | дуплексный режим |
Тип подключения | вставные винтовые клеммы |
Среда передачи | Медь |
Дальность передачи | 1000 м (в зависимости от скорости передачи данных, с экранированными витыми парами) |
Нагрузочный резистор | 220 |
100 | |
220 | |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Скорость последовательной передачи данных | 2 Мбит/с |
Оптический интерфейс LWL
Излучаемая мощность, минимальная | -4,6 дБм (980 / 1000 мкм) |
---|---|
-16,6 дБм (200/230 мкм) | |
Чувствительность приемника, минимальная | -31,2 дБм |
Длина волны | 660 нм |
Дальность передачи, включ. системный резерв 3 дБ | 100 м (с F-P 980/1000 230 дБ/км с разъемом для быстрого монтажа) |
800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) | |
Среда передачи | Полимерное волокно |
Волокно PCF | |
Протокол передачи | прозрачный протокол для интерфейса RS-422 |
Тип подключения | F-SMA |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Описание выходов | Выход сигнала о неисправности |
Количество выходов | 1 |
Максимальное напряжение переключения | 60 В DC |
42 В AC | |
Макс. ток продолжительной нагрузки | 0,46 A |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU | |
---|---|---|
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | |
Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ | |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | |
Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида | |
Излучение помех | EN 55011 | |
Помехоустойчивость | EN 61000-6-2:2005 | |
Подключение согласно стандарту | CUL | |
Стандарты / нормативные документы | EN 61000-4-2 | |
Разряд между контактами | ± 6 кВ | |
Стандарты / нормативные документы | EN 61000-4-3 | |
EN 61000-4-4 | ||
Примечания | Критерий B | |
Стандарты / нормативные документы | EN 61000-4-5 | |
Сигнал | ± 1 кВ | |
Стандарты / нормативные документы | EN 55011 | |
EN 61000-4-6 | ||
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 | |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц | |
Соответствие нормам | Соответствие CE | |
ATEX | II 3 G Ex nA nC IIC T4 Gc X | |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | ||
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | ||
UL, США / Канада | Класс I, зона 2, AEx nc IIC T5 | |
Класс I, зона 2, Ex nC nL IIC T5 X | ||
Class I, Div. 2, Groups A, B, C, D | ||
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27230207 |
---|---|
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230200 |
eCl@ss 6.0 | 19179200 |
eCl@ss 7.0 | 19179290 |
eCl@ss 8.0 | 19179290 |
eCl@ss 9.0 | 19170114 |
ETIM
ETIM 2.0 | EC001423 |
---|---|
ETIM 3.0 | EC001423 |
ETIM 4.0 | EC001423 |
ETIM 5.0 | EC000310 |
ETIM 6.0 | EC001467 |
ETIM 7.0 | EC001467 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222604 |
