Описание

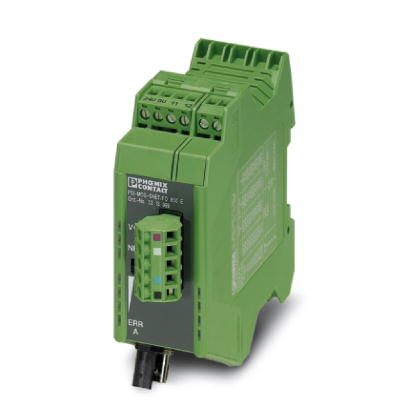

Конвертер для подключения оптоволоконного кабеля с функцией визуальной диагностики, для DeviceNet, CAN, CANopen® до 1000 кбит/с, оконечное устройство, интерфейсы: 1 x CAN, 1 x аварийный сигнал, 1 x LWL (BFOC), 850 нм, для кабеля на основе стекловолокна и PCF (многомодовый)
Преимущества для Вас
- Скорость передачи данных до 1000 Кбит/с
- Разветвление цепей питания и сигналов данных с помощью соединителей, устанавливаемых на несущую рейку
- Возможность модульного комбинирования с медным повторителем PSI посредством соединителя, устанавливаемого на несущую рейку
- Автоматическое распознавание скорости передачи данных или ее фиксированная установка с помощью DIP-переключателя
- Встроенная система диагностики для постоянного контроля оптических каналов
- Высококачественная гальваническая развязка между всеми интерфейсами (DeviceNet // оптические порты // питание // соединитель, устанавливаемый на несущую рейку)
- Все разъемы подключаются с помощью винтовой клеммы COMBICON
- Возможность подачи резервного питания с помощью опционального источника питания
- Допуск на применение во взрывоопасной зоне 2
- Допуск для кораблестроения согласно DNV GL
- Сухой переключающий контакт для передачи опережающих сигналов тревоги в случае неисправностей на участках оптоволоконных линий
Коммерческие данные
Код заказа | 2313999 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 327 (C-6-2017) |
GTIN | 4046356513807 |
Вес/шт. (без упаковки) | 232,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|

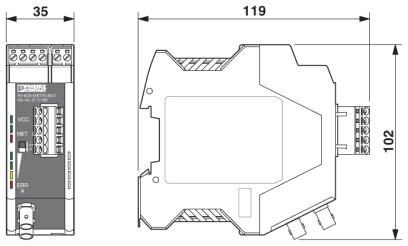

Размеры

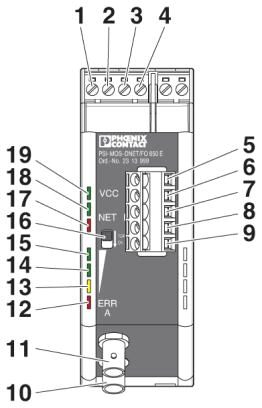

Чертеж | |
---|---|
Ширина | 35 мм |
Высота | 102 мм |
Глубина | 119 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2 |
Последовательный интерфейс

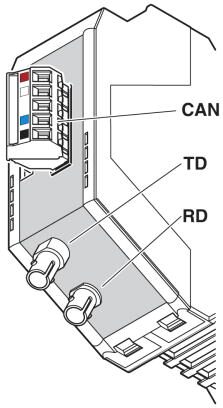

Интерфейс 1 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
---|---|
Режим работы | полудуплекс |
Количество портов | 2 (CAN_High / CAN_Low) |
Тип подключения | Вставные винтовые клеммы COMBICON |
Формат файла / кодирование | Подстановка битов, NRZ |
Среда передачи | витая пара, экранированная |
Параметры передачи | CSMA/CA |
Дальность передачи | 5000 м (зависит от скорости передачи данных и используемого протокола) |
Количество оконечных устройств шины | 64 (на сегмент потенциала) |
63 (DeviceNet, с возможностью логической адресации) | |
128 (CANopen®, с возможностью логической адресации) | |
Нагрузочный резистор | 124 (подключение, интеграция) |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Оптический интерфейс LWL
Излучаемая мощность, минимальная | -14,5 дБм (50/125 мкм) |
---|---|
-13,3 дБм (62,5/125 мкм) | |
-10,2 дБм (200/230 мкм) | |
Чувствительность приемника, минимальная | -28,1 дБм (50/125 мкм) |
-28,1 дБм (62,5/125 мкм) | |
-28,1 дБм (200/230 мкм) | |
Длина волны | 850 нм |
Дальность передачи, включ. системный резерв 3 дБ | 4200 м (с F-G 50/125 2,5 дБ/км) |
3900 м (с F-G 62,5/125 3,0 дБ/км) | |
1800 м (с F-G 200/230 8 дБ/км с разъемом для быстрого монтажа) | |
Среда передачи | Волокно PCF |
Многомодовый стекловолоконный кабель | |
Протокол передачи | прозрачный протокол для интерфейса CAN |
Тип подключения | B-FOC (ST®) |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Количество выходов | 1 |
Исполнение контакта | Замыкатель |
Минимальное напряжение переключения | 11 В DC |
Максимальное напряжение переключения | 30 В DC |
Макс. ток продолжительной нагрузки | 500 мА |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 11 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
Потребляемый ток, типовой | 130 мА (24 В DC) |
Общие сведения
Битовое искажение, вход | ± 35 % (Допускается) |
---|---|
Битовое искажение, выход | |
Гальваническая развязка | VCC // CAN |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Вес нетто | 232 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 253 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
38 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 831 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
378 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
155 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в окументации!) |
UL, США / Канада | 508 Listed |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
Излучение помех | EN 55011 |
Помехоустойчивость | EN 61000-6-2 |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | ± 6 кВ |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Сигнал | ± 1 кВ |
Стандарты / нормативные документы | EN 55011 |
EN 61000-4-6 | |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | 508 Listed |
Температура DNV GL | B |
Влажность DNV GL | A |
Вибрация DNV GL | A |
DNV GL-EMC | B |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27230207 |
---|---|
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230200 |
eCl@ss 6.0 | 27230200 |
eCl@ss 7.0 | 19170114 |
eCl@ss 8.0 | 19170114 |
eCl@ss 9.0 | 19170114 |
ETIM
ETIM 3.0 | EC000236 |
---|---|
ETIM 4.0 | EC000236 |
ETIM 5.0 | EC001467 |
ETIM 6.0 | EC001467 |
ETIM 7.0 | EC001467 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43201553 |
