Описание

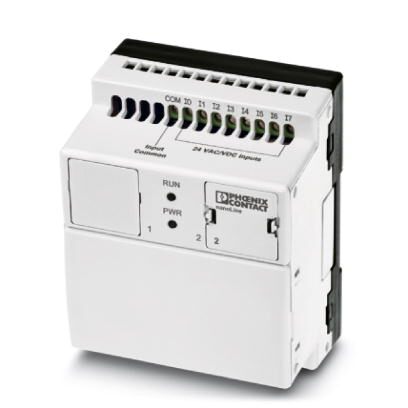

Базовый модуль Nanoline 12 В DC. Оснащен 8 цифровыми входами, 2 аналоговыми входами (0...10 В) и 4 релейными выходными каналами. Могут быть добавлены каналы ввода-вывода, возможно использование до 3 модулей расширения ввода-вывода. Опциональные коммуникационные модули для установки сетевого или последовательного соединения. Опциональный пульт управления оснащен пользовательским интерфейсом. Для программирования используется nanoNavigator.
Коммерческие данные
| Код заказа | 2700486 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 461 (C-8-2015) |
| GTIN | 4046356646543 |
| Вес/шт. (без упаковки) | 364,600 GRM |
Размеры
| Ширина | 80,5 мм |
|---|---|
| Высота | 103,5 мм |
| Глубина | 60 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 90 % |
Питание
| Подключение, питание | Винтовые зажимы |
|---|---|
| Электропитание | 12 В DC (Питание модулей ввода-вывода и коммуникационных модулей) |
| Диапазон напряжения питания | 9 В DC ... 15 В DC |
| Потребляемый ток, макс. | 400 мА |
| Потребляемый ток, типовой | 250 мА |
Программные интерфейсы
| Программный инструмент | nanoNavigator версии 3 или выше |
|---|
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 тип 1 n-p-n/p-n-p |
| Тип подключения | Винтовые зажимы |
| Количество входов | 8 |
| Время срабатывания, типовое | 20 мс (Вкл.) |
| 40 мкс (ОТКЛ) | |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 10,2 В DC ... 14,4 В DC |
| Номинальный входной ток при UIN | 3 мА DC (Вкл.) |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|
| Описание выходов | Релейный выход |
| Тип подключения | Винтовые зажимы |
| Количество выходов | 4 |
| Наименование защиты | Требуется внешняя защита |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 5 A |
| Максимальный выходной ток на 1 модуль / клемму | 20 A |
| Максимальный выходной ток на 1 модуль | 5 A |
| Номинальная активная нагрузка | 600 Вт (@ 24 Ом) |
Общие сведения
| Тип монтажа | Установка на монтажную рейку |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250315 |
|---|---|
| eCl@ss 4.1 | 27250315 |
| eCl@ss 5.0 | 27242216 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242216 |
| eCl@ss 8.0 | 27242216 |
| eCl@ss 9.0 | 27242216 |
ETIM
| ETIM 2.0 | EC001417 |
|---|---|
| ETIM 3.0 | EC001417 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001417 |
| ETIM 6.0 | EC001417 |
| ETIM 7.0 | EC001417 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122329 |
