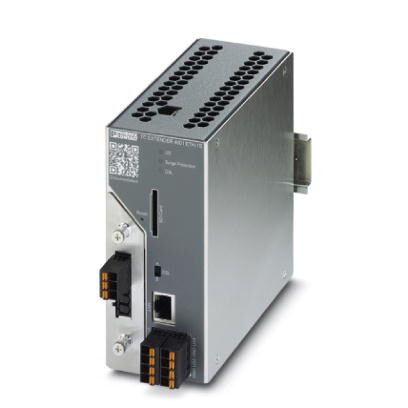

Описание
Управляемый расширитель Ethernet, соединения точка-точка, скорость передачи до 15,3 Мбит/с, удаленность до 20 км по заводским медным кабелям, сменное устройство защиты от перенапряжения, 1 порт SHDSL, 1 порт LAN, диагностика через Ethernet
Преимущества для Вас
- Расстояния до 20 км
- До 15,3 Мбит/с в 2-проводном режиме
- Надежный метод модуляции (SHDSL)
- Автоматическое распознавание скорости передачи данных SHDSL
- Прозрачность сети (без необходимости конфигурирования IP-адреса)
- Автоматическое распознавание скорости передачи данных по сети (10/100 Мбит/с)
- Простота ввода в эксплуатацию, Plug-and-Play
- Выход аварийной сигнализации и сообщений об ошибках
- Дистанционная диагностика по IP и автоматическое уведомление о событиях посредством SNMP
Коммерческие данные
Код заказа | 2702253 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 361 (C-6-2017) |
GTIN | 4055626055558 |
Вес/шт. (без упаковки) | 258,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 60 мм |
---|---|
Высота | 130 мм |
Глубина | 160 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Высота | 2500 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Общие сведения
Гальваническая развязка | VCC // Ethernet // DSL (A/B) // FE |
---|---|
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВ AC (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Вес нетто | 258,7 г |
Материал корпуса | Алюминий / стальной лист DC01 |
MTTF | 577 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
300 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
128 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
UL, США / Канада | 508 Listed |

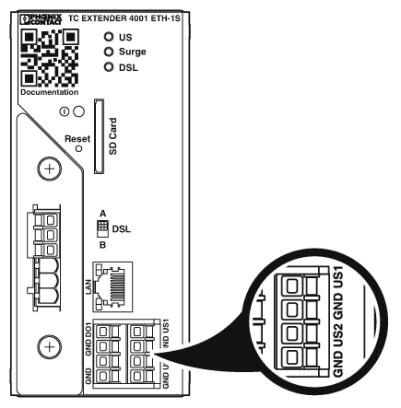

Питание
Номинальное напряжение питания | 24 В DC ±5 % |
---|---|
Диапазон напряжения питания | 10 В DC ... 60 В DC |
Потребляемый ток, типовой | 80 мА (60 В DC) |
200 мА (24 В DC) | |
380 мА (10 В DC) | |
Тип подключения | Пружинные зажимы Push-in |
Последовательный интерфейс
Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
---|---|
Интерфейс | Ethernet |
Количество портов | 1 |
Тип подключения | Гнездо RJ45 |
1 порт 10/100 BASE-T(X), функция Autonegotiation | |
Дальность передачи | |
Поддерживаемые протоколы | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
Вспомогательные протоколы | ARP, DHCP (клиент), PING, SNMP |
Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
Количество портов | 1 (2-проводной режим) |
Тип подключения | Пружинные зажимы Push-in |
Дальность передачи | |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Скорость последовательной передачи данных | 2-проводной режим: 32 кбит/с... 15,3 Мбит/с |
Функции
Управление через веб-интерфейс | да |
---|---|
Управление | Управление через веб-интерфейс: диагностика, регистрация, индивидуальные настройки |
Отображение состояний и диагностики | Индикаторы для вывода предупреждений, состояний и параметров устройства |

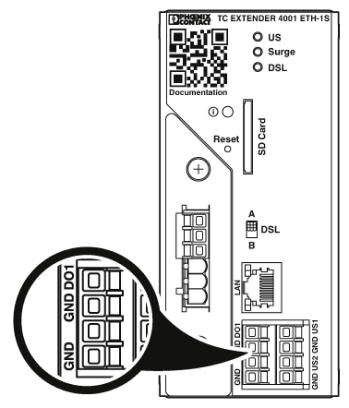

Цифровые выходы
Наименование, выход | Цифровой выход |
---|---|
Количество выходов | 1 |
Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
Выходной сигнал, ток | 500 мА (Защитой от короткого замыкания) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 15г |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | ± 6 кВ |
Непрямой разряд | ± 6 кВ |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 3 ГГц |
Стандарты / нормативные документы | EN 61000-4-4 |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Сигнал | ± 1 кВ (асимметричный, экранированный провод Ethernet) |
± 4 кВ (асимметричный: проводник к земле, неэкранированный провод SHDSL) | |
± 2 кВ (симметричный: проводник к проводнику, неэкранированный провод SHDSL) | |
Стандарты / нормативные документы | EN 55011 |
EN 61000-4-6 | |
Диапазон часто | 0,15 МГц ... 80 МГц |
Стандарты / нормативные документы | EN 50121-4 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | 508 Listed |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Dechlorane Plus |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 19030100 |
---|---|
eCl@ss 6.0 | 19060500 |
eCl@ss 7.0 | 19060590 |
eCl@ss 8.0 | 19060590 |
eCl@ss 9.0 | 19060590 |
ETIM
ETIM 4.0 | EC000740 |
---|---|
ETIM 5.0 | EC000740 |
ETIM 6.0 | EC000740 |
ETIM 7.0 | EC000740 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222628 |
