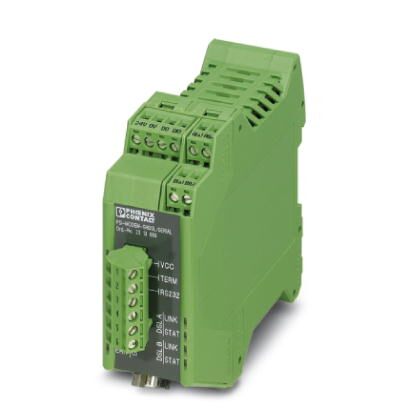

Описание

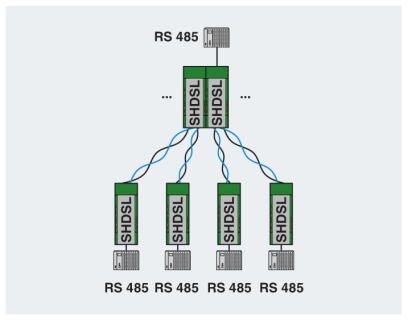

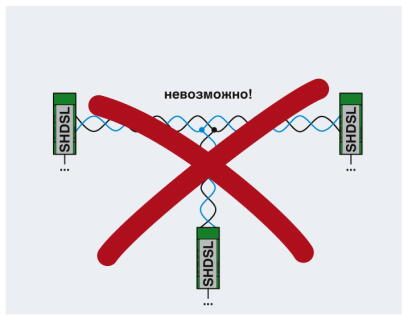

Промышленный расширитель SHDSL для последовательных интерфейсов RS-232/422/485, точка-точка и линейные структуры, последовательная передача данных со скоростью до 2000 кбит/с по кабелям предприятия, диагностика посредством USB и СИД, два настраиваемых выхода аварийнй сигнализации
Преимущества для Вас
- Расстояния до 20 км
- RS-232, до 230,4 кбит/с
- RS-422, до 2000 кбит/с
- RS-485, до 2000 кбит/с
- Надежный метод модуляции (SHDSL)
- Два цифровых выхода для передачи сигналов тревоги внешних устройств управления
- Простота конфигурирования
- для собственных линий предприятия
Коммерческие данные
Код заказа | 2313669 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 363 (C-6-2017) |
GTIN | 4046356509220 |
Вес/шт. (без упаковки) | 339,400 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 35 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Снижение характеристик, см. техническую документацию) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2 |
Общие сведения
Гальваническая развязка | DIN EN 50178 (VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE) |
---|---|
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Вес нетто | 339,4 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 1004 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
199 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 693 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
301 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
121 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
UL, США / Канада | зарегистрирован в cULus UL 508 |
Питание
Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
---|---|
5 В DC (только конфигурация, с помощью Mini USB, тип B) | |
Диапазон напряжения питания | 18 В DC ... 30 В DC |
Потребляемый ток, типовой | |
Тип подключения | Вставные винтовые клеммы COMBICON |
Последовательный интерфейс
Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
---|---|
Интерфейс | RS-232 |
Тип подключения | Штекер D-SUB-9 |
Дальность передачи | макс. 15 м |
Нагрузочные резистор | 390 - 180 - 390 Ом (переключается) |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 13 |
Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff, аппаратная поддержка квитирования (RTS/CTS), совместимость с 3964 R, Modbus (RTU/ASCII), совместимость с различными протоколами - поддержка других протоколов |
Скорость последовательной передачи данных | 0,11 / 0,3 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 кбит, NRZ |
Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
Тип подключения | 2x 2-контактная вставная винтовая клемма COMBICON |
Дальность передачи | до 20 км (в зависимости от скорости передачи данных и сечения провода) |
Скорость последовательной передачи данных | 4-проводной режим: 64 кбит/с ... 30 Мбит/с |
2-проводной режим: 32 кбит/с... 15,3 Мбит/с | |
Интерфейс 3 | USB 2.0 |
Тип подключения | Mini USB, тип B, 5-контактн. |
Дальность передачи | |
Интерфейс 4 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
Интерфейс | RS-422 |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Формат файла / кодирование | Последовательно асинхронно UART/NRZ, 7/8 бит данных, 1/2 стоповых битa, 1 контрольный бит (чет, нечет, метка, пробел, нет), 9/10/11 бит длины знака |
Дальность передачи | 1200 м |
Нагрузочные резистор | 390 - 180 - 390 Ом (переключается) |
Контроль потока данных / протокол | самоуправляемый // Modbus RTU/ASCII |
Скорость последовательной передачи данных | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 / 2000 кбит/с, NRZ |
Интерфейс 5 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
Интерфейс | RS-485 |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Формат файла / кодирование | Послед. асинхронный UART/NRZ, 7/8 бит - данные, 1/2 - стоп-бит, 1 бит - четность, 10/11 бит - длина символа |
Дальность передачи | до 1200 м |
Нагрузочные резистор | 390 - 180 - 390 Ом (переключается) |
Поддерживаемые протоколы | прозрачн., включая протокол 3964R |
Контроль потока данных / протокол | самоупавляемый // Modbus RTU/ASCII |
Скорость последовательной передачи данных | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 / 2000 кбит/с, NRZ |
Функции
Управление | Простое в применении ПО: направленное конфигурирование, семантический контроль, функции диагностики, журнал регистрации |
---|---|
Отображение состояний и диагностики | Индикаторы: VCC (напряжение питания), RD/TD (последовательная переча данных), ERR (неполадки), TERM (нагрузочный резистор активен), RS-232 (RS-232 активен) 2x LINK / 2x STAT (передача данных DSL, порт A и порт B), DIAG (диагностические сообщения) |
Цифровые выходы
Наименование, выход | Цифровой выход |
---|---|
Количество выходов | 2 |
Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
Выходной сигнал, ток | 150 мА (Защитой от короткого замыкания) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Излучение помех | EN 55011 |
Помехоустойчивость | EN 61000-6-2 |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | зарегистрирован в cULus UL 508 |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27240490 |
---|---|
eCl@ss 4.1 | 27240490 |
eCl@ss 5.0 | 27242208 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19060500 |
eCl@ss 7.0 | 19060590 |
eCl@ss 8.0 | 19060590 |
eCl@ss 9.0 | 19060590 |
ETIM
ETIM 2.0 | EC000310 |
---|---|
ETIM 3.0 | EC000740 |
ETIM 4.0 | EC000740 |
ETIM 5.0 | EC000740 |
ETIM 6.0 | EC000740 |
ETIM 7.0 | EC000740 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222628 |
