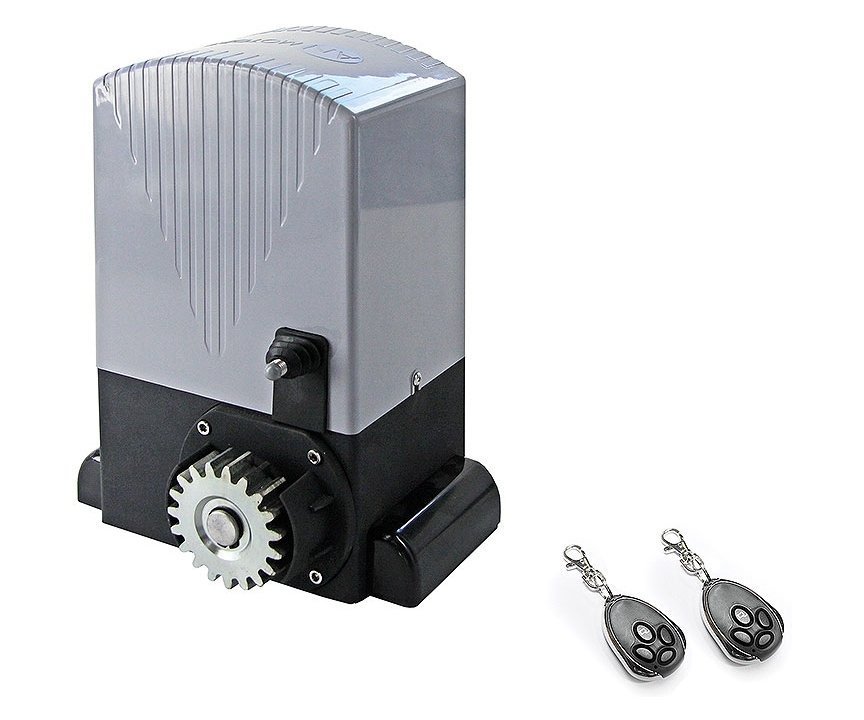

Редукционная модель электромеханического привода с встроенным блоком управления и радиоприемником. Устройство рассчитано на нагрузку в 500 килограмм.
Привод используется для эксплуатации ворот откатного принципа функционирования. Для фиксации оборудования применяются электромеханические выключатели, благодаря которым закрепляются конечные точки створ воротного механизма.
В качестве питания AN-MOTORS ASL500KIT устанавливается блок с напряжением 230 В. При сбое в подаче тока управление приводом может осуществляться в ручном режиме, поскольку устройство также оснащено механическим сцеплением. Максимальное время непрерывной работы агрегата составляет 6 минут.
Конструкция рабочего механизма представлена парой, состоящей из шестерни и зубчатой рейки. Движение шестерни осуществляется в заданном темпе, при этом рейка перемещает створку ворот поступательными движениями. При возникновении преград, привод выполняет перезапуск таймера и выдерживает паузу перед закрытием створ.
В поставку привода включены концевые выключатели и два дистанционных пульта на 4-е канала управления для осуществления контроля за работой оборудования. Корпус электроприводного оборудования надежно защищен от проникновения влаги, что допускает его установку на открытых территориях. Интенсивность использования привода приравнивается к 25 %.
Модель привода допускает подключение дополнительного оборудования для полной автоматизации воротных конструкций.
| Напряжение питания редуктора | 220 В |
| Тип привода | откатной |
| Тип редуктора | электромеханический |
| Тип устройства | комплект автоматики для откатных ворот |
| Напряжение питания | 230 В |
| Класс защиты | IP44 |
| Вес створки | 500 кг |
| Интенсивность | 25% |
| Напряжение питания | 230В (±10%) |
| Частота сети | 50Гц |
| Потребляемая мощность | 250Вт |
| Потребляемаямощность в режиме ожидания | Не более 4Вт |
| Максимальный крутящий момент | 20Н·м |
| Максимальное тяговое усилие | 500Н |
| Максимальный вес створки ворот | 500кг |
| Скорость движения створки ворот | 12м/мин |
| Модуль шестерни | 4мм (19 зубьев) |
| Интенсивность использования | 0.25 |
| Максимальное непрерывное время работы | 6 мин |
| Термозащита | 125°С |
| Конденсатор | 12мкФ |
| Класс защиты | I (требуется заземление) |
| Степень защиты оболочки | IP44 |
| Диапазон рабочих температур | -20°С …+65°С |
| Габаритные размеры привода (не более) | 275мм x 215мм x 330 мм |
| Вес привода (не более) | 10 кг |
