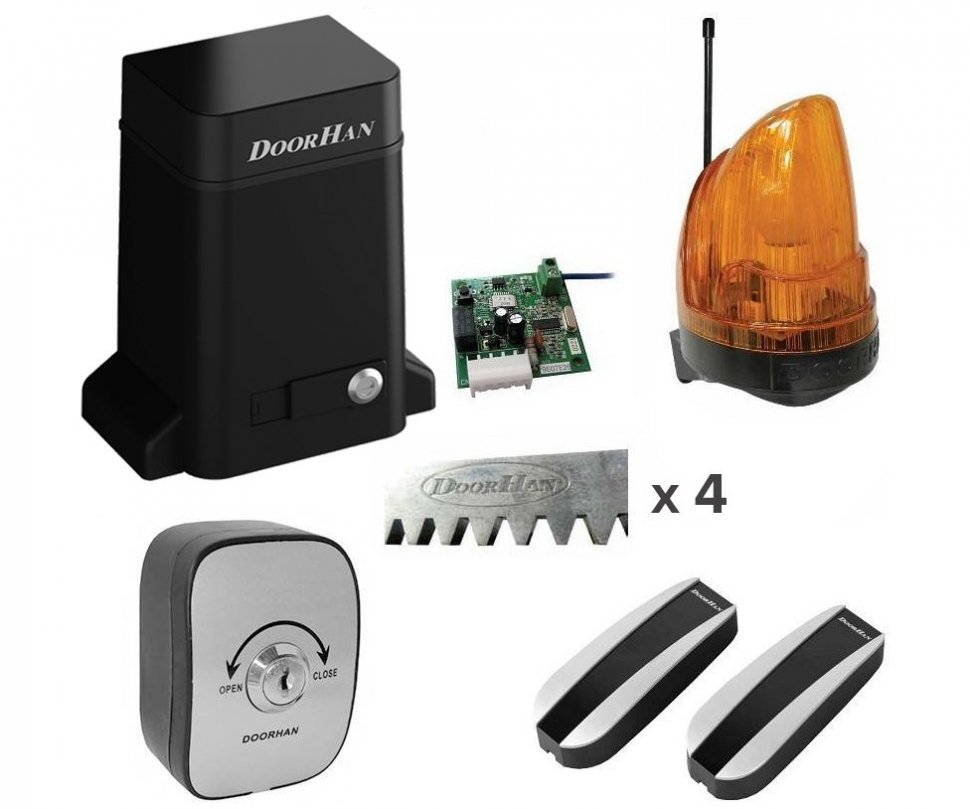

Комплект привода DoorHan SL-1300KIT предназначен для автоматизации откатных ворот массой до 1 300 кг и шириной створки до 6 метров. Благодаря технологии «масляная ванна» обеспечивается защита механизмов от перегрева и интенсивность эксплуатации до 70%. Открытие створки ворот выполняется со скоростью 10 м в мин.
Защитное покрытие корпуса соответствует классу IP54 и гарантирует бесперебойную работу в условиях низких температур до -40 градусов. Комплект DoorHan SLIDING-1300KIT оснащается фотоэлементами и сигнальной лампой, что повышает уровень безопасности.
Для программирования пультов используется встроенный двухканальный радиоприемник. Комплект привода SL-1300KIT для ворот до 1300 кг оборудован системой аварийной разблокировки - при отсутствии электропитания для открытия ворот используется встроенный ручной расцепитель.
Конструкция привода:
- Корпус редуктора;
- Крышка корпуса;
- Блок управления;
- Статор;
- Конденсатор;
- Клеммник;
- Шестерня;
- Крепления привода;
- Крышка крепления;
- Расцепитель;
- Концевые выключатели.
|
Напряжение питания редуктора
|
220 В |
|
Тип привода
|
откатной |
|
Тип редуктора
|
электромеханический |
|
Тип устройства
|
комплект автоматики для откатных ворот |
|
Напряжение питания
|
220 В |
|
Класс защиты
|
IP54 |
|
Вес створки
|
1300 кг |
|
Интенсивность
|
70% |
|
Питающее напряжение
|
220 В |
|
Мощность
|
550 Вт |
|
Ток
|
1,5 А |
|
Передаточное отношение редуктора
|
1:32 |
|
Рейка
|
М4-шаг 12,566 мм |
|
Максимальный момент
|
27,5 Нм |
|
Термозащита
|
125 °С |
|
Интенсивность
|
0.7 |
|
Температура окружающей среды
|
От -40 до +55 °С |
|
Класс защиты
|
IP44 |
|
Максимальный вес ворот
|
1300 кг |
|
Скорость ворот
|
10 м/мин |
|
Концевые выключатели
|
Магнитные |
|
Габариты двигателя ДхВхГ
|
270х330х190 мм |
|
Вес привода
|
15 кг |
|
Емкость конденсатора
|
22 мкФ |
|
Напряжение на контактах
|
24 В DC |
|
Тип управляющего контакта
|
NO/NC |
|
Степень защиты
|
IP 54 |
|
Диапазон рабочих температур
|
–40…+55°C |
|
Шаг зубьев
|
М4 |
|
Габаритные размеры
|
12 х 30 х 1005 мм |
|
Масса
|
2,35 кг |
|
Напряжение питания
|
220 В, 50 Гц |
|
Степень защиты
|
IP54 |
|
Диапазон рабочих температур
|
–40… +55°C |
|
Мощность
|
25 Вт |
|
Цоколь
|
E14 |
|
Габариты
|
160x540x510 мм |
|
Масса
|
0.37 кг |
|
Зона действия
|
до 40 м (рекомендуется до 25 м) |
|
Электропитание
|
12/24 В AC/DC |
|
Длина волны
|
940 нм |
|
Ток потребления
|
50 мА |
|
Угол автоматического выравнивания
|
7° (расст. 20 м) |
|
Температурный диапазон
|
-20 до 70 °С |
|
Габаритные размеры
|
49,8х75,6х29 мм |
|
Типы выходных контактов
|
NO и NC |
