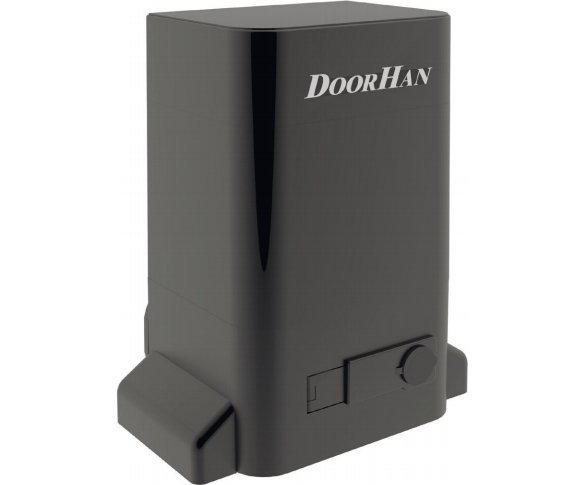

DoorHan SLIDING-1300PRO

DoorHan SLIDING-1300PRO привод для откатных ворот в маслянной ванне для ворот весом до 1300 кг, шириной до 6м.

Привод предназначен для автоматизации сдвижных ворот без врезной калитки. Он состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах.

К блоку управления подключается внешняя кнопка управления. Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения, аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Для заказа также доступен привод SLIDING-800 для откатных ворот, масса створки которых не превышает 800 кг.

Основные функции привода:

• Система автоматической остановки быстро и надежно останавливает работу мотора в крайних положениях.
• Остановка в крайних положениях происходит за счет срабатывания бесконтактных электронных концевых выключателей.
• В случае отсутствия электроэнергии, поворот рычага расцепляет привод, после чего возможно открывание воротс помощью ручной цепи.
• Возможно управление приводом от стационарной кнопки или пульта ДУ в пошаговом режиме (открыть-стоп-закрыть-стоп).
• Блок управления расположен внутри корпуса привода вместе с мотор-редуктором. Привод обладает низким уровнем шума и надежной защитой от перегрева. Автоматический привод Sliding-1300/2100PRO разработан для работы со сдвижными воротами. Не применяйте его в других целях.

Основные компоненты привода DoorHan SLIDING-1300PRO:

1. Крышка корпуса;
2. Плата управления;
3. Корпус редуктора;
4. Считыватель концевых выключателей;
5. Статор;
6. Конденсатор;
7. Шестерня;
8. Крышка крепления;
9. Крепление привода;
10. Расцепитель;
11. Ключ расцепителя;
12. Винт крепления крышки корпуса.
