1 043 руб./шт
Для организаций с НДС:
1 252
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Напряжение питания редуктора
—
24 В
Тип привода
—
рычажный
Ширина проезда
—
3 м
Тип редуктора
—
электромеханический
Тип устройства
—
привод для распашных ворот
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

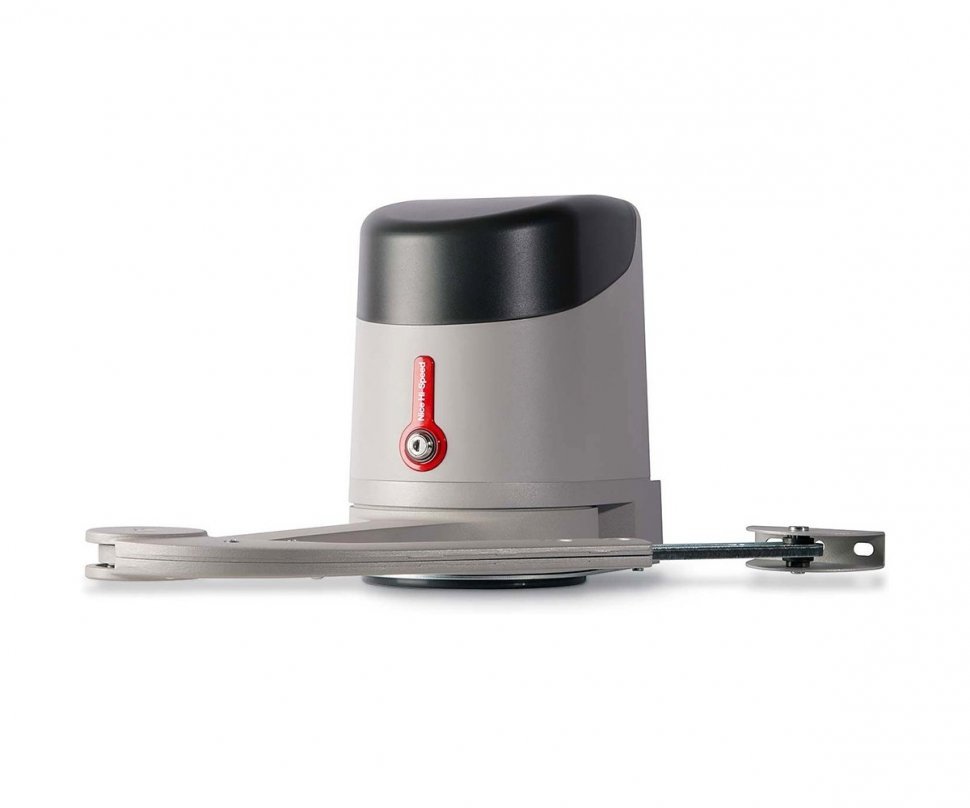

Высокоскоростной электромеханический привод серии HYKE рычажного типа для автоматизации распашных ворот со створками шириной до 3 м и массой до 270 кг; интенсивность 100%, класс защиты IP54; диапазон рабочих температур от -20°С до +55°С; напряжение питания двигателя 24В; напряжение питания 230В; потребление 1.5А; тип привода рычажный электромеханический; интенсивность 40 циклов/час; габаритные размеры 290х210х320 мм; с магнитным энкодером, шарнирным рычагом и встроенным блоком управления.
Проверка перед установкой:
Перед установкой следует проверить целостность компонентов устройства и убедиться в том, что выбранная модель изделия используется по назначению и в подходящих условиях среды.
- Убедиться, что весь материал находится в хорошем рабочем состоянии и используется по назначению.
- Убедиться в наличии механических упоров (не входят в комплект поставки), устанавливаемых на землю, для открывания и закрывания створок.
- Убедиться, что в конструкции ворот предусмотрена возможность установки системы автоматизации и она соответствует местным нормам (при необходимости ознакомиться с информацией на табличке ворот). Запрещается использовать устройство для автоматизации ворот, находящихся в неисправном состоянии, а также применять его в случае повреждений ворот, вызванных их неправильной установкой или ненадлежащим техническим обслуживанием.
- Убедиться, что условия эксплуатации устройства совместимы с установленными ограничениями.
- Вручную переместить створки ворот в открытое и закрытое положение и убедиться в том, что усилие при перемещении остаётся одинаковым на всех участках движения (усилие не должно увеличиваться или уменьшаться на отдельных участках движения).
- Вручную переместить створки ворот в произвольное положение и убедиться в том, что в случае остановки они остаются неподвижными.
- Убедиться, что место для установки привода соответствует его габаритным размерам.
- Убедиться, что пространства вокруг привода достаточно для свободного перемещения рычага на всю его длину.
- Убедиться, что пространства вокруг привода достаточно для его разблокировки вручную.
- Убедиться, что поверхности для установки устройств обладают достаточной прочностью и устойчивостью.
- Убедиться, что каждое устройство установлено в правильном положении, исключающем их случайное столкновение.
- Убедиться, что используемые кабели соответствуют типу, который представлен в Таблице 1.
Схема монтажа привода для распашных ворот:
Требования для электрических кабелей:
Документы
Инструкция
4,3 мб
Сертификат
431,8 кб
Характеристики
Напряжение питания редуктора
24 В
Тип привода
рычажный
Ширина проезда
3 м
Тип редуктора
электромеханический
Тип устройства
привод для распашных ворот
Напряжение питания
24 В, 230 В
Класс защиты
IP54
Вес створки
270 кг
Питание / Питание привода
230 В
Мощность
300 Вт
Потребление
1,5 А
Класс защиты
IP54
Скорость
2 об/мин
Рабочая температура
от -20 до +50 °C
Интенсивность
40 циклов/час
Усилие (крутящий момент)
500 Н/м
Вес привода
10,5 кг
Максимальный вес створки
270 кг
Максимальная ширина створки
3 м
|
