Блок управления CAME ZF1N предназначен для управления приводами с мощностью до 320 Вт переменным напряжением 220 В. Блок рассчитан для управления двумя приводами серий FAST, KRONO, ATI, FERNI.
Корпус выполнен из ABS-пластика с отверстиями для вентиляции и имеет класс защиты IP54. Для питания блока используется переменный ток 220 В, 50 Гц. Установка блока управления ZF1N может осуществляться на любой поверхности при помощи монтажной пластины, которая входит в комплектацию.

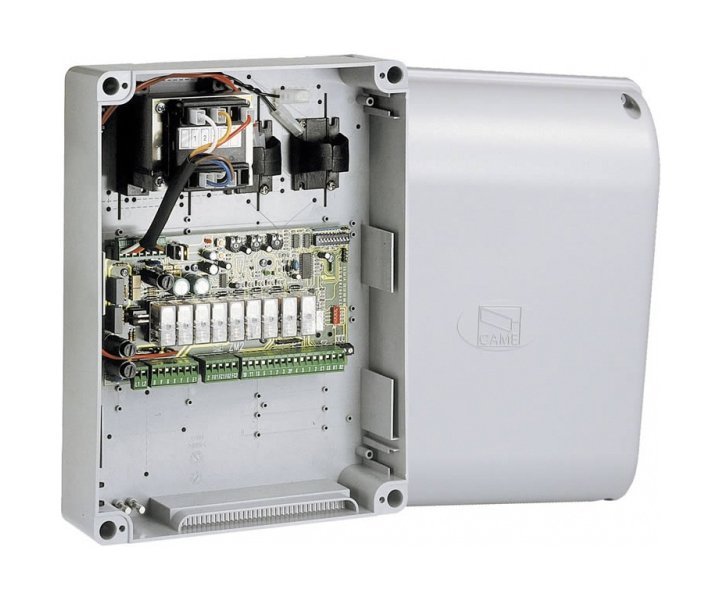

Конструкция блока управления:
- Колодки подключения;
- Сетевой предохранитель, 5А;
- Предохранитель аксессуаров, 3.15А;
- Кнопка запоминания радиокода;
- Регулировка "Задержка закрывания второго привода";
- Регулировка "Время работы";
- Регулировка "Время автоматического закрывания";
- 2-позиционный микропереключатель;
- Разъем для подключения платы радиоприемника;
- Индикатор запоминания радиокода.
Принадлежности, подключаемые к CAME ZF1N:
- Электромеханический замок 12В (ES-ES);
- Сигнальная лампа (W-E1) (включается при движении ворот) с возможностью предварительного включения;
- Плата радиоприемника команд управлени AF.
Встроенные функции:
Автоматическое закрывание: таймер автоматического закрывания включается в конце цикла открывания. Время работы таймера регулируется на блоке управления. Работа таймера прерывается при срабатывании какой-либо системы безопасности. Таймер выключается при поступлении команды "Стоп" или выключении питания. Ворота двигаются только при нажатой и удерживаемой кнопке управления (радиоуправление не работает).
Регулировки ТСА - Регулировка времени автоматического закрывания (1-120 сек) TL - Регулировка времени работы (0-50 сек) TR2M - Время задержки второго привода при закрывании (О-15сек).
Схема подключения ZF1N:
- L1/L2 - напряжение электропитания 220В;
- U/W/V - подключение 1-го привода 220В. Задержка на открывание;
- X/W/Y - подключение 2-го привода 220В. Задержка на закрывание;
- W/E - подключение сигнальной лампы 220В (макс. 25Вт);
- 5/10 - лампа-индикатор "Ворота открыты" (24В, 3Вт);
- 2/7 - вход для подключения кнопки управления или радиоконтакт. Нормально открытый;
- 2/С1 - вход для подключения фотоэлементов. Нормально замкнутый;
- 1/2 - вход для кнопки "Стоп". Нормально замкнутый;
- 10/11 - выход на 24В, 20Вт для подключения аксессуаров;
- ES/ES - подключение электромеханического замка (12В, 15Вт).
|
Код производителя
|
002ZF1N |
|
Тип устройства
|
блок управления |
|
Напряжение питания
|
230 В |
|
Тип
|
блок управления для приводов CAME |
|
Выходы подключения приводов
|
2х220 VAC |
|
Выходы подключения периферии
|
12/24VDC (до 20 Вт) |
|
Функции
|
регулировка скорости и времени открытия, задержка закрытия, присутствие оператора |
|
Подключение
|
сигнальная лампа, электромеханический замок |
|
Установка платы радиоприемника
|
есть |
|
Совместимость
|
привода CAME |
|
Питание
|
~230 В, 50/60 Гц |
|
Максимально допустимая мощность
|
320 Вт |
|
Потребление в режиме ожидания
|
40 мА |
|
Класс изоляции контуров
|
I |
|
Предохранители
|
входной - 5 А; устройства управления и аксессуары - 3.15 А |
|
Материал корпуса
|
ABS-пластик |
|
Класс защиты
|
IP54 |
|
Диапазон рабочих температур
|
-20°C...+55°C |
|
Габаритные размеры
|
254х184х133 мм |
