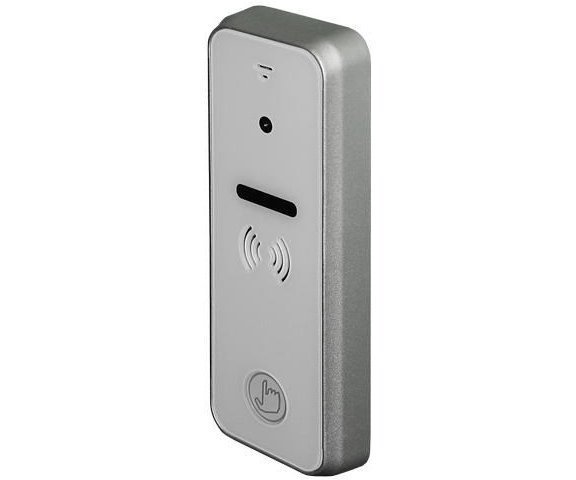

Tantos iPanel 2 вызывная панель с цветным модулем высокого разрешения 700 ТВЛ, угол обзора 110 градусов, рабочая температура от -30С до +50С, класс защиты IP66, уголок в комплекте, совместима с наиболее распространенными марками домофонов, материал лицевой панели: акрил белого цвета.
Вызывная панель Tantos iPanel 2 оснащена цветной видеокамерой высокого разрешения, передающей на монитор картинку в великолепном качестве. Она обладает отличным звуком и широким углом обзора в 110 градусов. Панель соответствует классу защиты IP66 и не боится ни пыли, ни воды. Она способна работать в температурном диапазоне от -30 до +50 градусов. Панель Tantos iPanel 2 совместима с видеодомофонами большинства российских производителей. Корпус панели изготовлен из алюминиевого сплава, а лицевая её панель - из нержавеющей стали или акрила, на выбор. Устанавливается вызывная панель самым простым накладным способом.
Конструкция вызывной панели Tantos iPanel 2
- Микрофон;
- Камера;
- Подсветка;
- Динамик;
- Кнопка вызова.
Подключение вызывной панели
Примечание: Для управления замком используется нормально открытый электронный ключ с максимальным током 5 ампер. Для нормальной работы электронного ключа на контактах «Замок» должно присутствовать напряжение не ниже 4,5 вольт.
Установка видеопанели iPanel 2
Выберите подходящее место для установки вызывной панели, избегайте попадания на панель прямого солнечного света, установки в темных местах, возможности заливания панели дождем.
Рекомендуемая высота установки панели: 1,5 – 1,6 м.
Рисунок 1. Накладная установка (на стену)
- Просверлите отверстия в стене на нужной высоте;
- Открутите фиксирующий винт в нижней части панели и снимите ее с кронштейна;
- Закрепите кронштейн на стене с помощью шурупов;
- Проведите кабели через стену и кронштейн и подключите вызывную панель;
- Установите панель на кронштейн и закрепите ее фиксирующим винтом в нижней части.
Рисунок 2. Накладная установка на угловой кронштейн (поворот 30 град.)
- Просверлите отверстия в стене на нужной высоте;
- Закрепите угловой кронштейн на стене с помощью шурупов;
- Открутите фиксирующий винт в нижней части панели и снимите ее с плоского кронштейна;
- Установите плоский кронштейн на угловой кронштейн;
- Проведите кабели через стену и кронштейн и подключите вызывную панель;
- Установите панель на плоский кронштейн и закрепите ее фиксирующим винтом в нижней части.

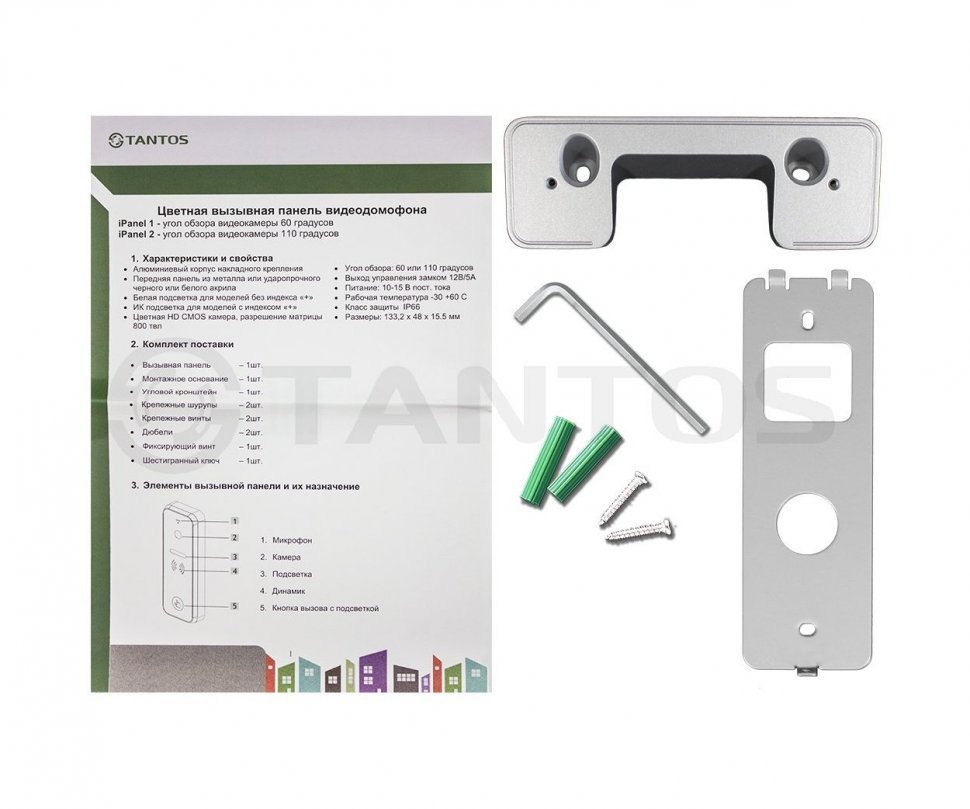

Для заказа доступны вызывные панели Tantos iPanel 2 black в черном пластиковом корпусе и Tantos iPanel 2 (Metal) в металлическом исполнении из нержавеющей стали.
Вас могут заинтересовать: одноабонентские панели уличные вызывные панели.
Место установки
помещение, улица
Материал корпуса
пластик
Цвет корпуса
белый
Антивандальный корпус
нет
Количество абонентов
1
Формат сигнала
CVBS
Тип устройства
вызывная панель
Рабочая температура
-30°С
Тип панели
видеопанель
Тип устройства
Цветная вызывная панель высокого разрешения
Разрешение матрицы
700 ТВЛ
Тип подключения
4 провода
Формат сигнала
PAL
Подсветка
Белая, светодиодная, адаптивная
Угол обзора по горизонтали
110 градусов
Материал корпуса
Алюминий
Тип установки
Накладная (уголок 30 градусов в комплекте)
Реле замка
Есть, коммутируемое напряжение / ток: 12 В / 5 А
Напряжение питания
DC 10-15 вольт (Питание от монитора)
Потребление
не более 2,5 Вт
Температура эксплуатации
от -30 до +50 градусов Цельсия
Класс защиты
IP66
Размеры
48 x 133 x 16,5 мм
Цвет
белый
Рекомендуем для совместного использования с видеодомофонами брендов
:Commax (цветной),Tantos (цветной),Tor-neT (цветной)
|
