Характеристики
Номинальный ток, А
—
10
Вид
—
Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А
—
10
Вид зажимов
—
Винтовые
Настройка расцепителя КЗ Irm, А
—
140
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок

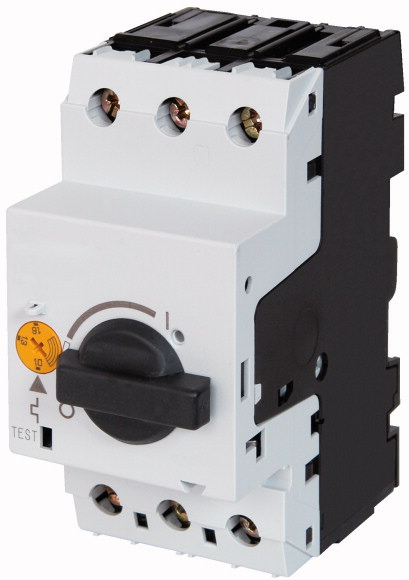

Ассортимент | Автомат защиты двигателя PKM0 до 32 A | ||||||
Основная функция | Только защита от короткого замыкания | ||||||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||||||
Техника присоединения | Винтовые клеммы | ||||||
графические условные обозначения | |||||||
макс. расчетная рабочая мощность | |||||||
AC-3 | |||||||
220 В 230 В 240 В | P | кВт | 2.2 | ||||
380 В 400 В 415 В | P | кВт | 4 | ||||
440 В | P | кВт | 4 | ||||
500 В | P | кВт | 4 | ||||
660 B 690 B | P | кВт | 7.5 | ||||
измеренный ток длительной нагрузки | Iu | A | 10 | ||||
диапазон установки | |||||||
Расцепители короткого замыкания | |||||||
макс. | Irm | A | 155 | ||||
указания
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 10 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 6.48 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting | A | 0 - 0 | |
Adjustment range undelayed short-circuit release | A | 155 - 155 | |
Thermal protection | No | ||
Phase failure sensitive | No | ||
Switch off technique | Magnetic | ||
Rated operating voltage | V | 690 - 690 | |
Rated permanent current Iu | A | 10 | |
Rated operation power at AC-3, 230 V | kW | 2.2 | |
Rated operation power at AC-3, 400 V | kW | 4 | |
Type of electrical connection of main circuit | Screw connection | ||
Type of control element | Turn button | ||
Device construction | Built-in device fixed built-in technique | ||
With integrated auxiliary switch | No | ||
With integrated under voltage release | No | ||
Number of poles | 3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 150 | |
Degree of protection (IP) | IP20 | ||

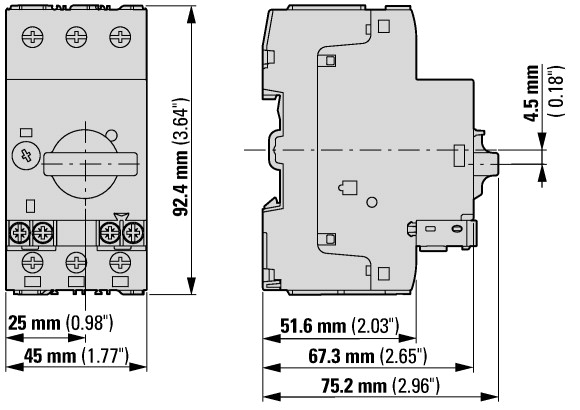

Height | mm | 93 | |
Width | mm | 45 | |
Depth | mm | 76 |
Апробации
Specially designed for North America | No |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
Номинальный ток, А
10
Вид
Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А
10
Вид зажимов
Винтовые
Настройка расцепителя КЗ Irm, А
140
Максимальная мощность двигателя , АС-3, 220В, 230В, 240В, кВт
41672
Максимальная мощность двигателя , АС-3, 380В, 400В, 415В, кВт
4
Максимальная мощность двигателя , АС-3, 440В, кВт
4
Максимальная мощность двигателя , АС-3, 500В, кВт
4
Максимальная мощность двигателя , АС-3, 660В, 690В, кВт
41766
|
